附录B 附加应力系数a、平均附加应力系数a

B.0.1 矩形面积上均布荷载下角点的附加应力系数a、平均附加应力系数a应按表B.0.11、表B.0.1-2确定。

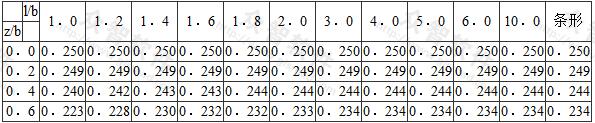

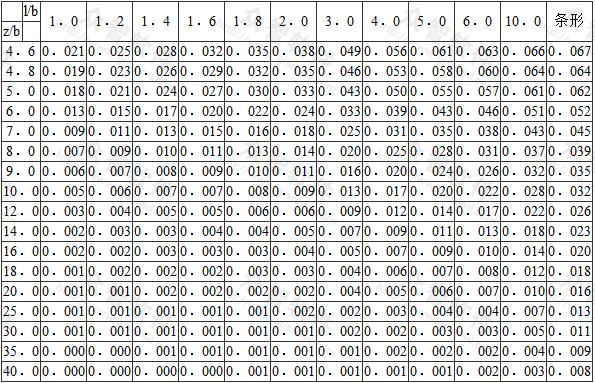

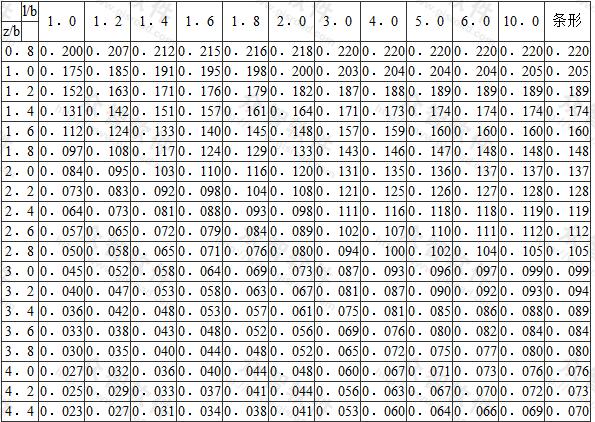

表B.0.1-1 矩形面积上均布荷载作用下角点附加应力系数a

续表 B.0.1-1

续B.0.1-1

注：l——矩形均布荷载长度(m)；b——矩形均布荷载宽度(m)；z——计算点离基础底面或桩端平面垂直距离(m)。

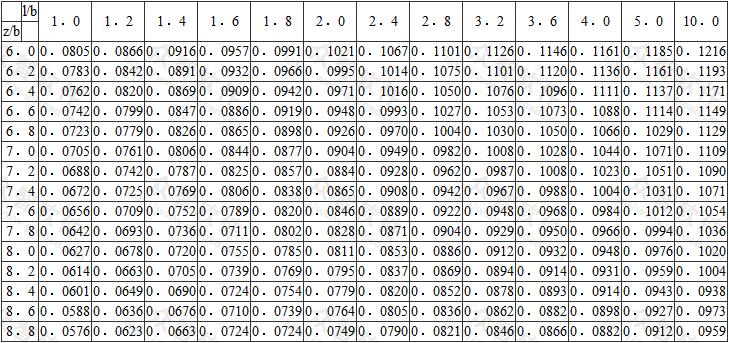

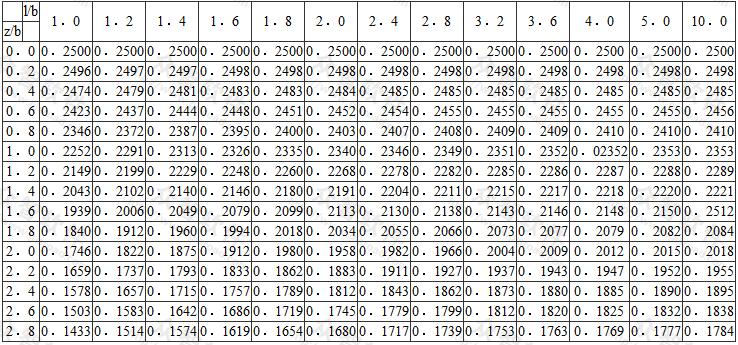

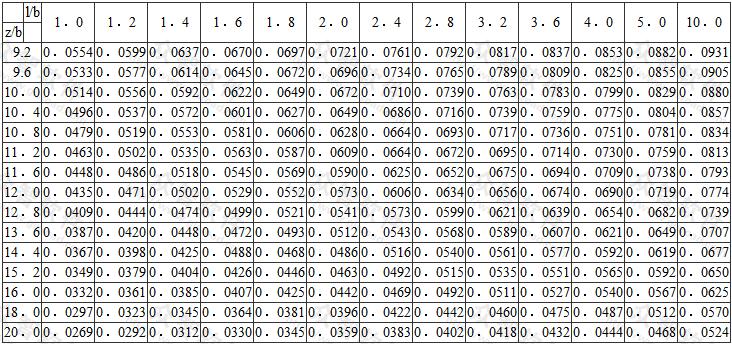

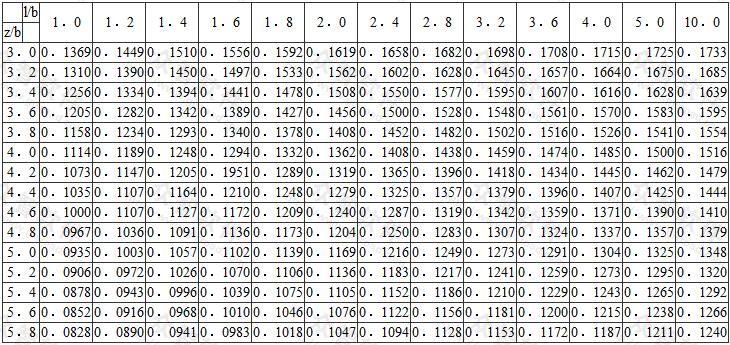

表B.0.1-2 矩形面积上均布荷载作用下角点平均附加应力系数a

续表B.0.1-2

续表B.0.1-2

续表B.0.1-2

B.0.2 矩形面积上三角形分布荷载下角点的附加应力系数a、平均附加应力系数a应按表B.0.2确定。

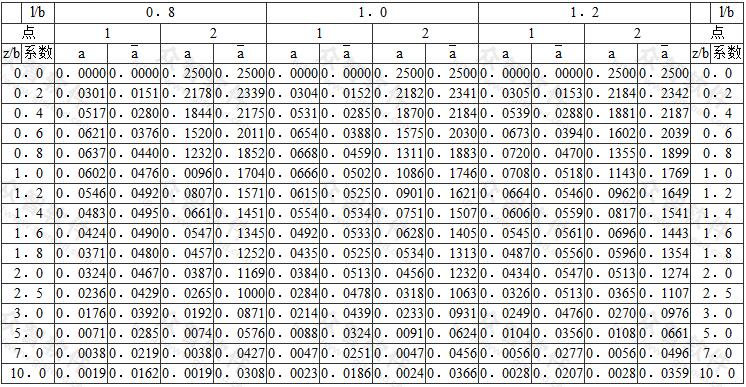

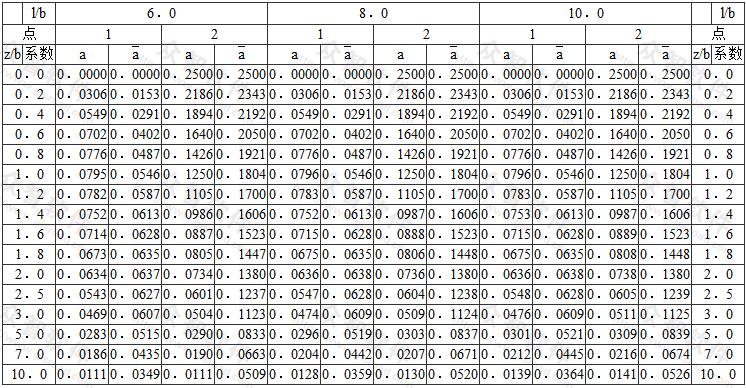

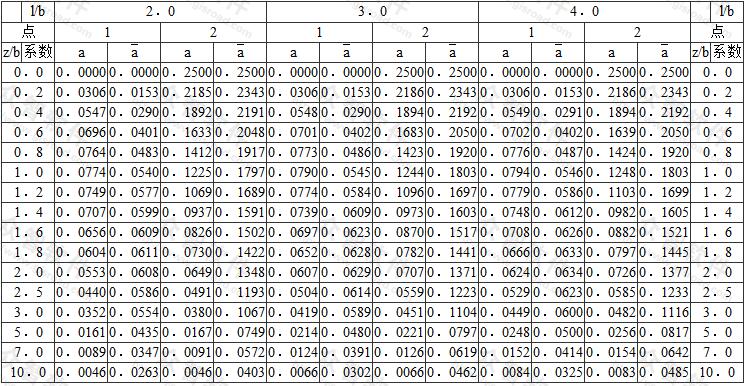

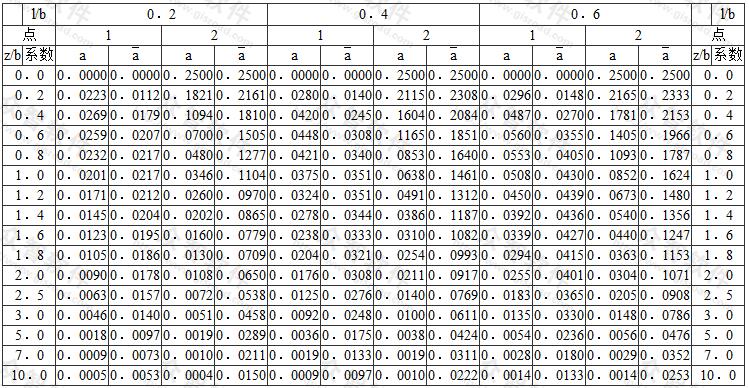

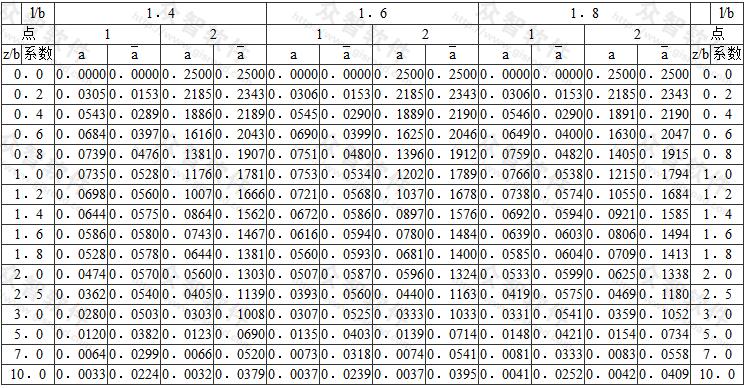

B.0.2 矩形面积上三角形分布荷载作用下的附加应力系数a、与平均附加应力系数a

续表B.0.2

续表B.0.2

续表B.0.2

续表B.0.2

B.0.3 圆形面积上均布荷载下角点的附加应力系数a、平均附加应力系数a应按表B.0.3确定。

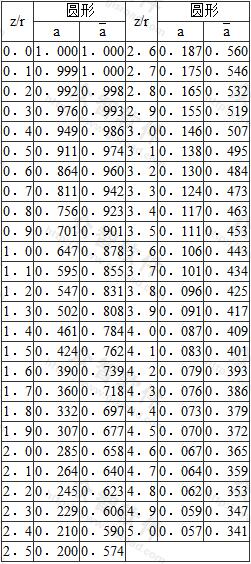

表B.0.3 圆形面积上均布荷载作用下中点的附加应力系数a与平均附加应力系数a

B.0.4 圆形面积上三角形分布荷载下角点的附加应力系数a、平均附加应力系数a应按表B.0.4确定。

r——圆形面积的半径

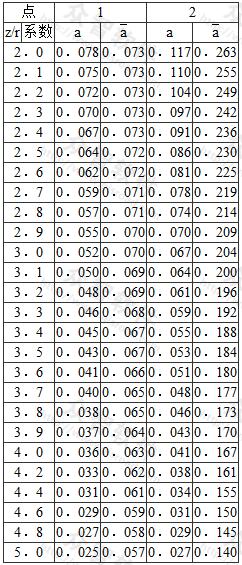

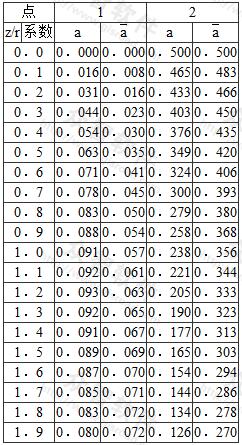

表B.0.4 圆形面积上三角形分布荷载作用下边点的附加应力系数a与平均附加应力系数a

续表B.0.4
