附录A 爆炸危险区域划分示例图及爆炸危险区域划分条件

A.0.1 爆炸危险区域划分应按图A.0.1划分。

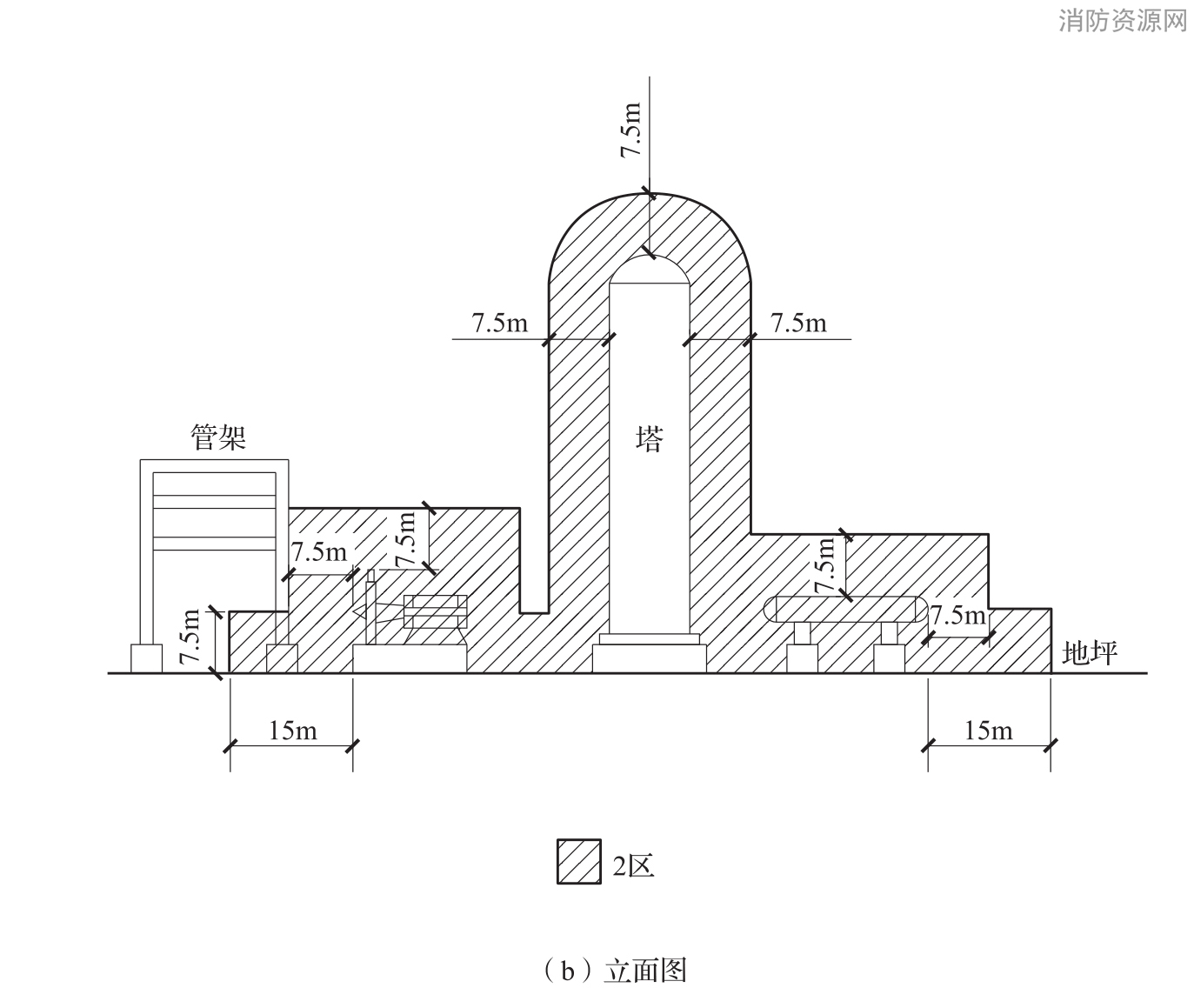

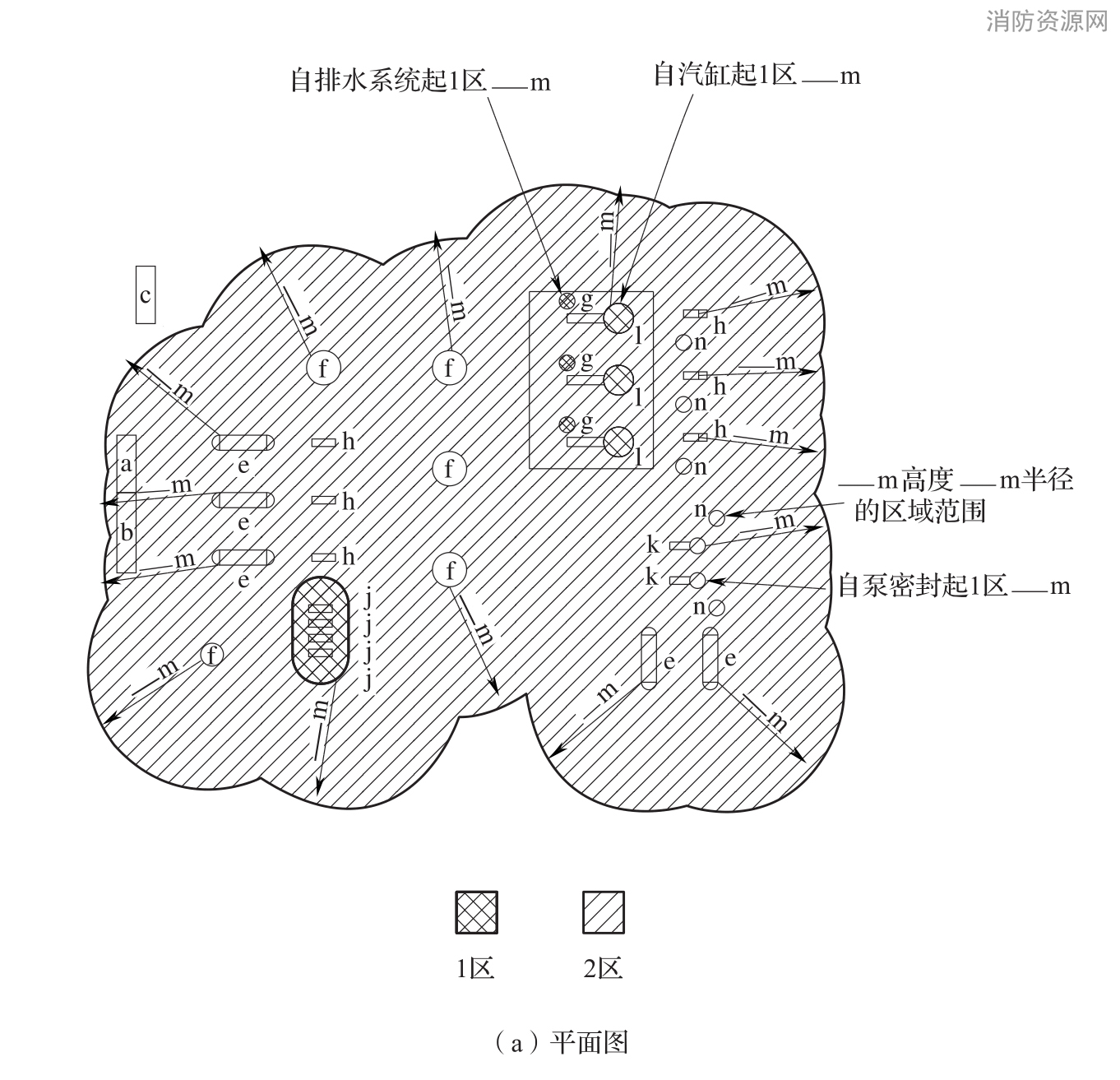

图A.0.1 爆炸危险区域划分示例图

a-正压控制室；b-正压配电室；c-车间；e-容器；f-蒸馏塔；

g-分析室(正压或吹净)；h-泵(正常运行时不可能释放的密封)；

j-泵(正常运行时有可能释放的密封)；k-泵(正常运行时有可能释放的密封)；

l-往复式压缩机；m-压缩机房(开敞式建筑)；n-放空口(高处或低处)

A.0.2 爆炸危险区域划分条件应符合表A.0.2的规定。

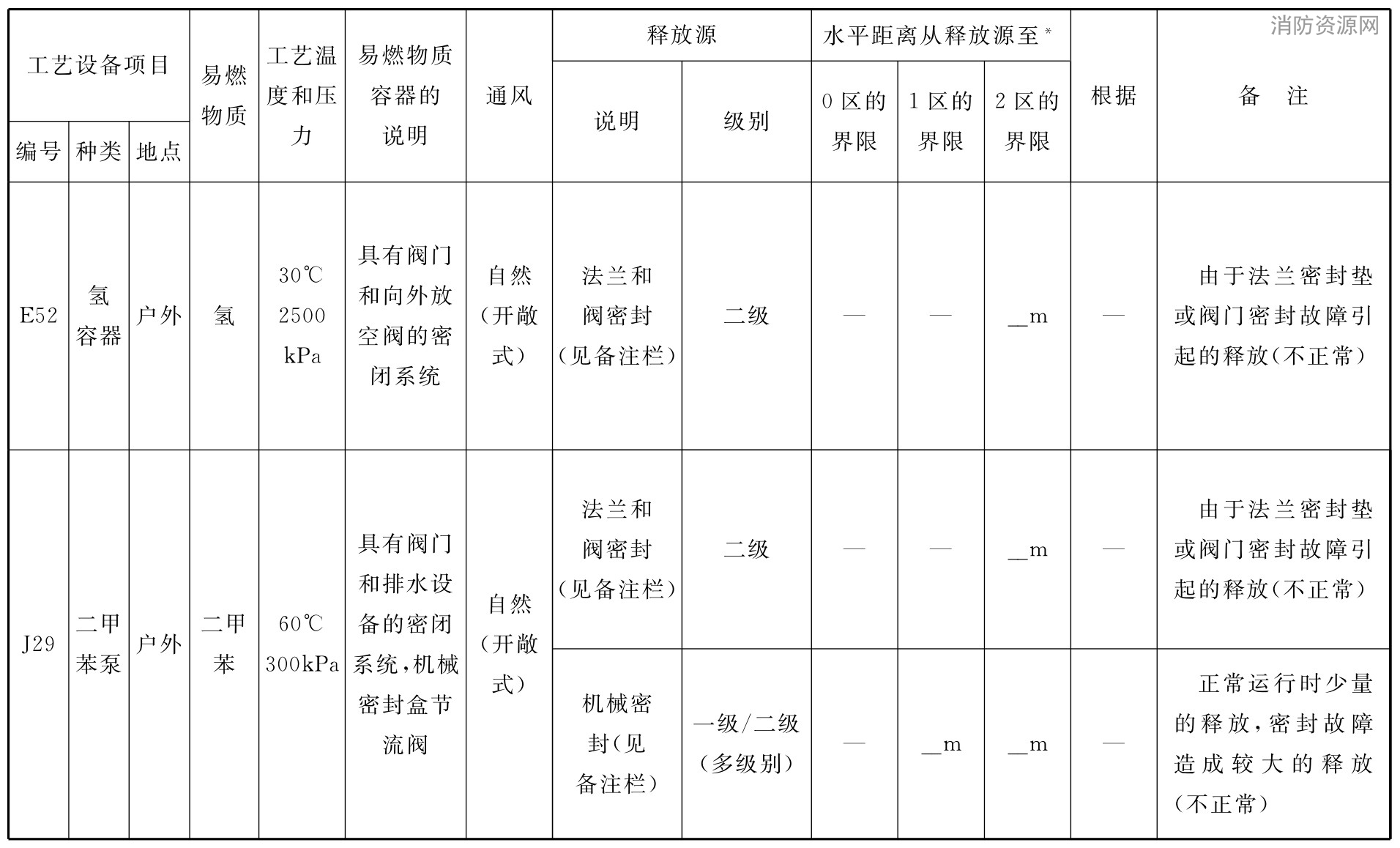

表A.0.2 爆炸危险区域划分条件

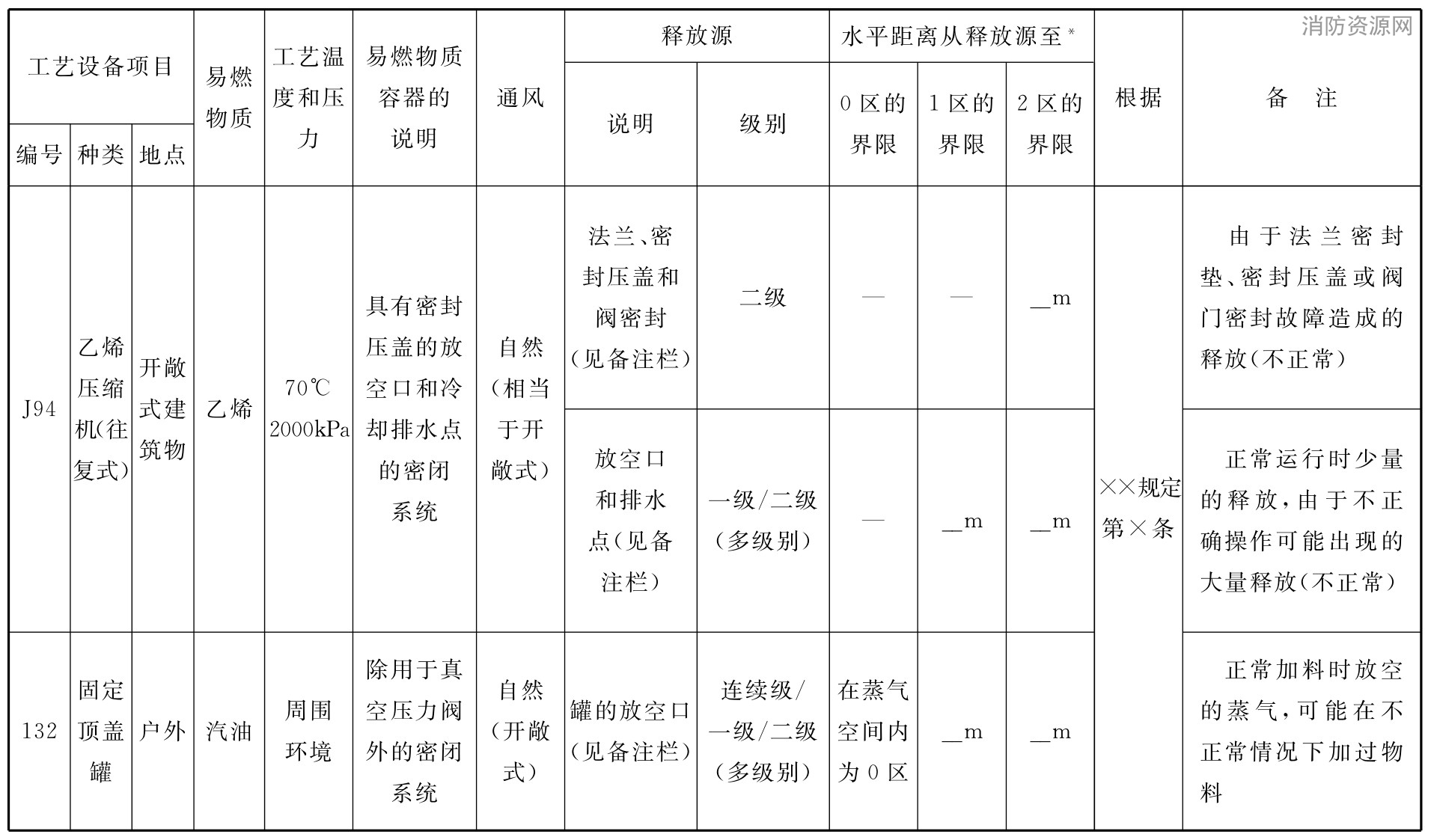

续表 A.0.2

注：*指垂直距离也应记录。
