5 单独使用的符号

单独使用的符号为非基本符号与辅助符号合成的符号。表3给出了常见的单独使用的符号。

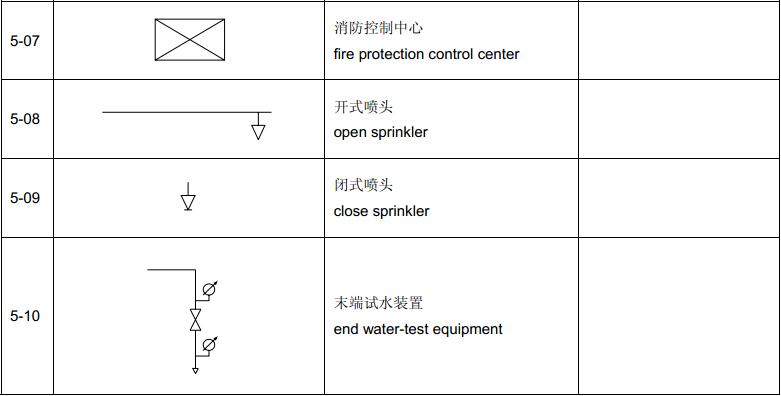

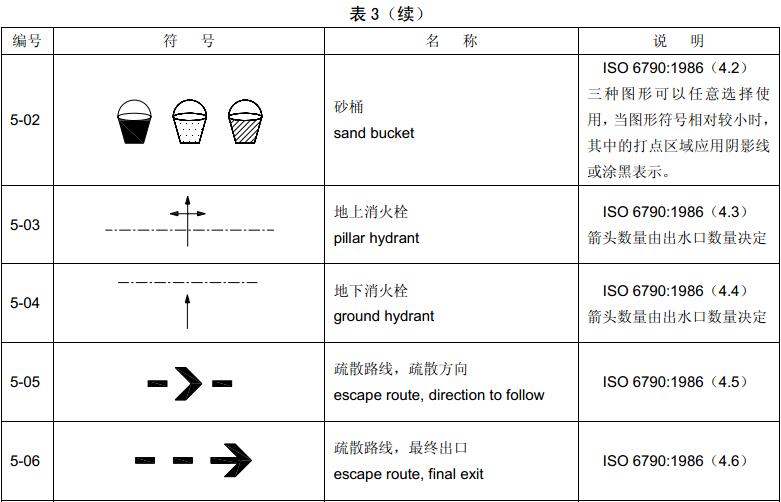

表3 单独使用的符号

标准附图

标准附图

标准附图

上一节：4 辅助符号下一节：6 组合图形符号举例
