5 公称口径、接口螺纹、颜色标志和型号编制

5.1 家用喷头的公称口径和接口螺纹

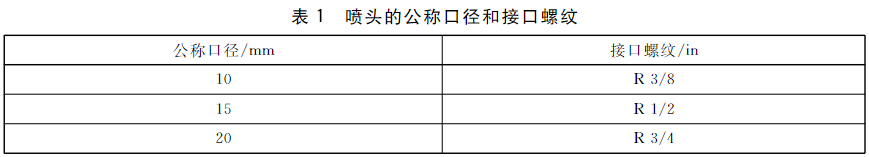

喷头的公称口径和接口螺纹见表1。

5.2 公称动作温度和颜色标志

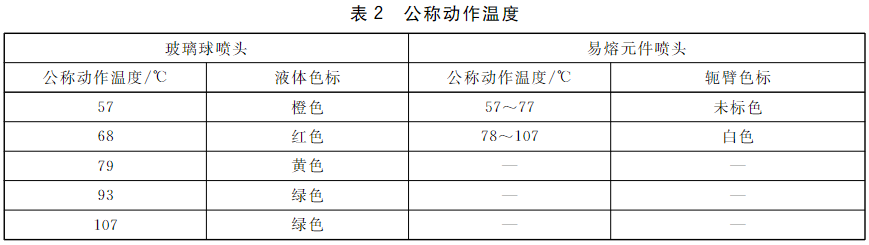

家用喷头的公称动作温度和颜色标志见表2。

玻璃球家用喷头的公称动作温度分为5档，应在玻璃球工作液中做出相应的颜色标志。

易熔元件家用喷头的公称动作温度分为2档，应在喷头轭臂或相应的位置做出颜色标志。

5.3 型号编制

5.3.1 家用喷头的型号规格由类型特征代号、性能代号、公称流量系数和公称动作温度等部分组成。

5.3.2 类型特征代号表明了产品的结构形式和特征，由不超过3位大写英文字母、阿拉伯数字或其组合构成，可由生产商自己命名。

5.3.3 性能代号表明喷头的洒水分布类型、安装位置等特性，由下列符号构成：

下垂型家用喷头：RES-SP

直立型家用喷头：RES-SU

直立边墙型家用喷头：RES-USW

水平边墙型家用喷头：RES-HSW

齐平式下垂型家用喷头：RES-FSP

齐平式边墙型家用喷头：RES-FSW

嵌入式下垂型家用喷头：RES-RSP

嵌入式边墙型家用喷头：RES-RSW

隐蔽式下垂型家用喷头：RES-CSP

隐蔽式边墙型家用喷头：RES-CSW

5.3.4 型号编制示例

家用喷头的型号编制方法如下：

示例1：A1 RES-SP 60-57℃表示A1型，下垂安装，公称流量系数为60，公称动作温度为57℃的家用喷头。

示例2：C2 RES-HSW 70-68℃表示C2型，边墙型、水平安装，公称流量系数为70，公称动作温度为68℃的家用喷头。
