附录B（规范性附录）标志与方向辅助标志组合使用示例

B.1 表B.1给出了标志与方向辅助标志组合制作示例。实际制作时，在同一载体上组合的标志可以省略内部衬边。

B.2 表B.2～表B.8给出了标志与方向辅助标志组合使用示例。

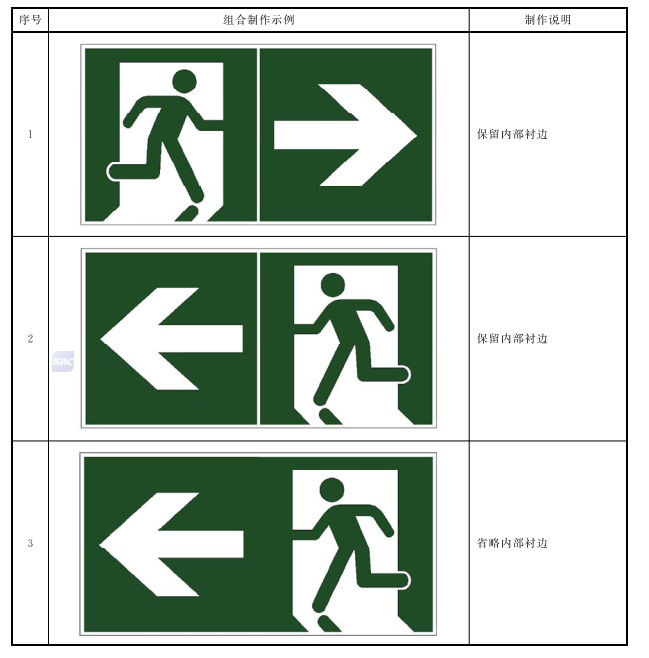

表B.1 标志与方向辅助标志组合制作示例

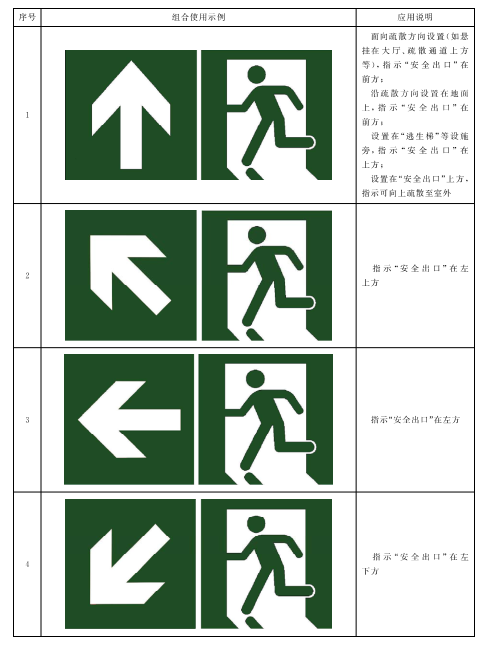

表B.2 “安全出口”标志与方向辅助标志组合使用示例

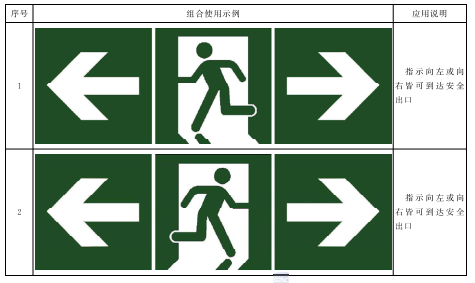

表B.3 位于两个安全出口中间的“安全出口”标志与方向辅助标志组合使用示例

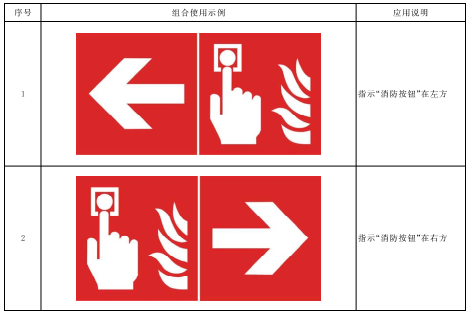

表B.4 “消防按钮”标志与方向辅助标志组合使用示例

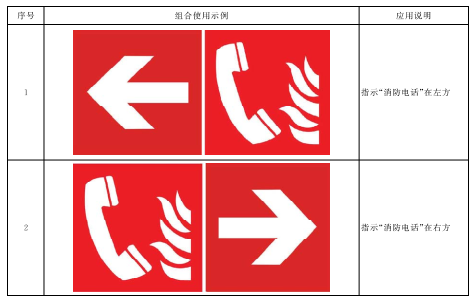

表B.5 “消防电话”标志与方向辅助标志组合使用示例

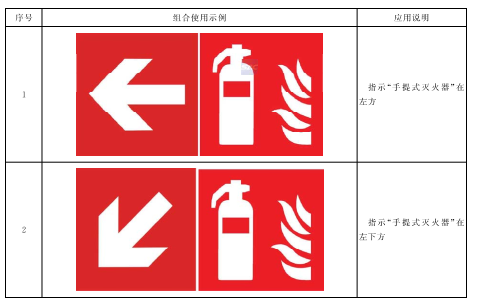

表B.6 “手提式灭火器”标志与方向辅助标志组合使用示例

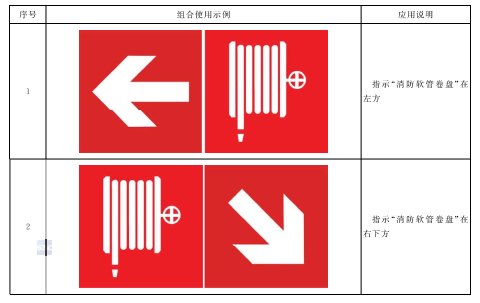

表B.7 “消防软管卷盘”标志与方向辅助标志组合使用示例

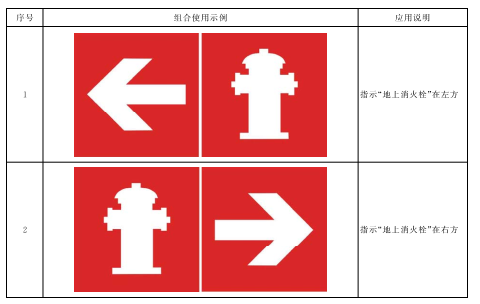

表B.8 “地上消火栓”标志与方向辅助标志组合使用示例
