4.3 灭火器箱外形尺寸标注

灭火器箱外形尺寸标注如下：

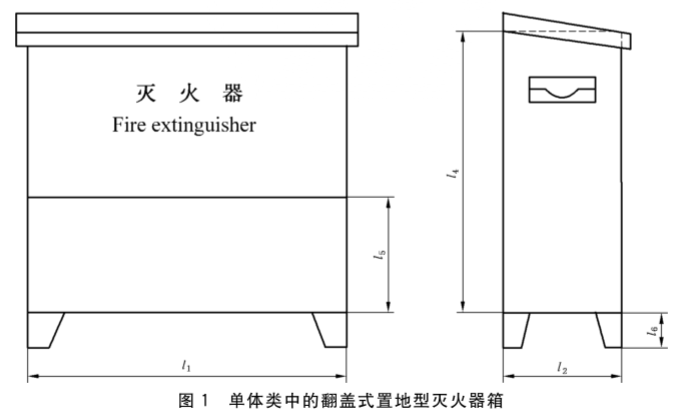

a）单体类中的翻盖式置地型灭火器箱外形尺寸标注见图1；

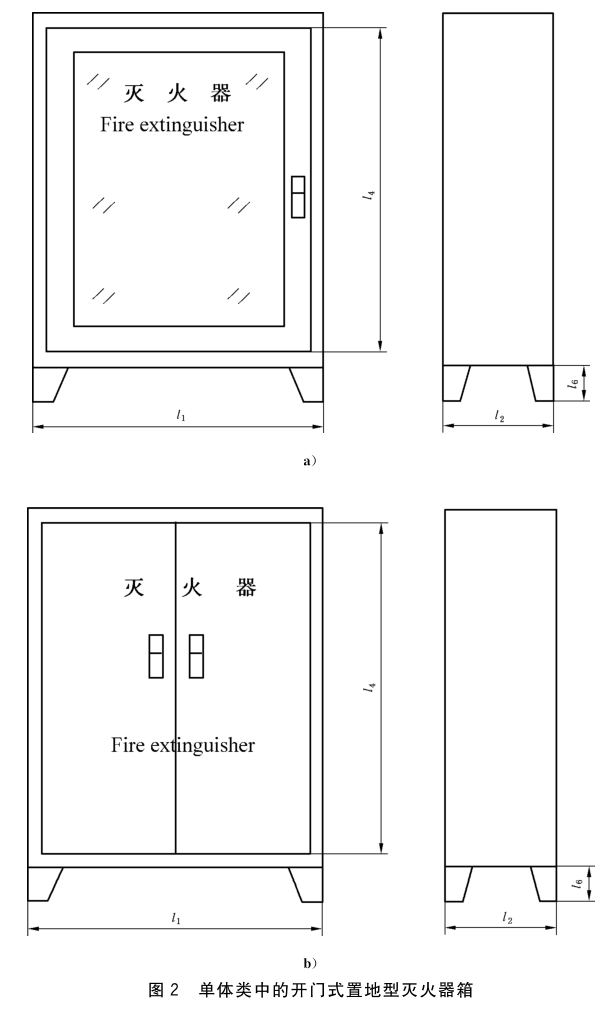

b）单体类中的开门式置地型灭火器箱外形尺寸标注见图2；

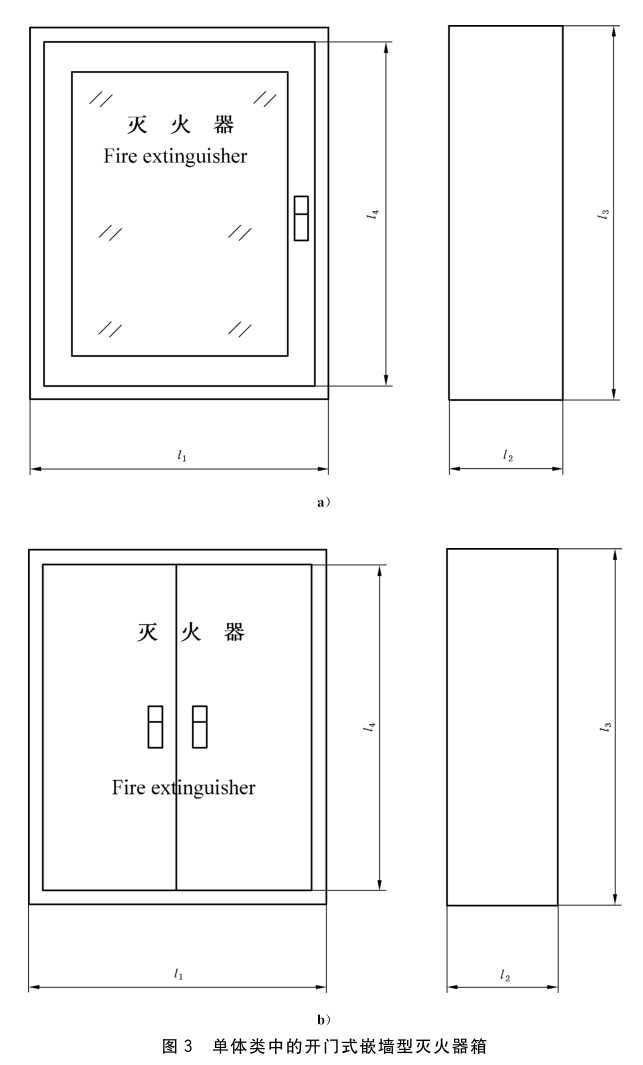

c）单体类中的开门式嵌墙型灭火器箱外形尺寸标注见图3；

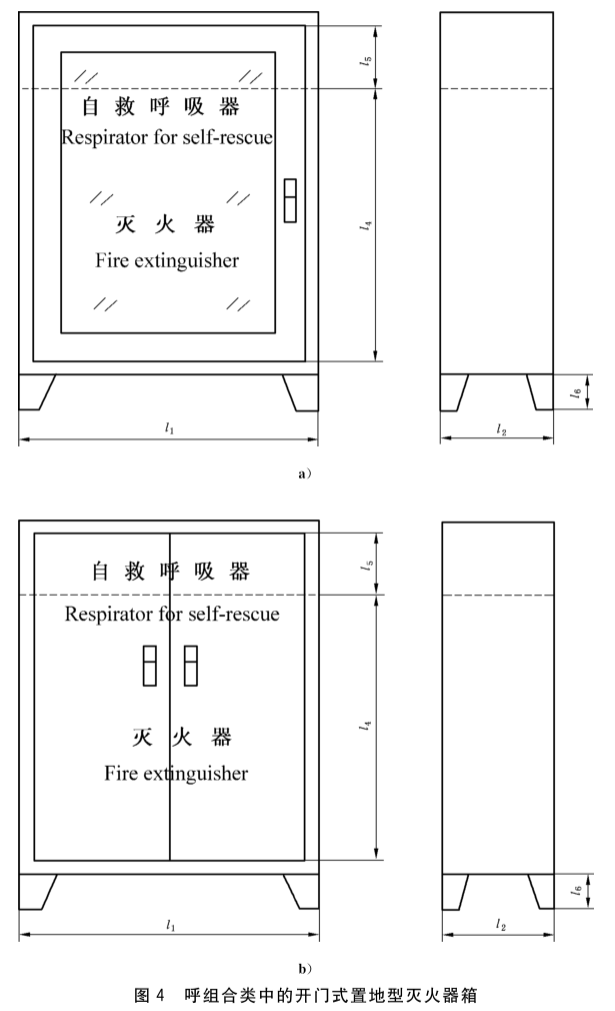

d）呼组合类中开门式置地型灭火器箱外形尺寸标注见图4；

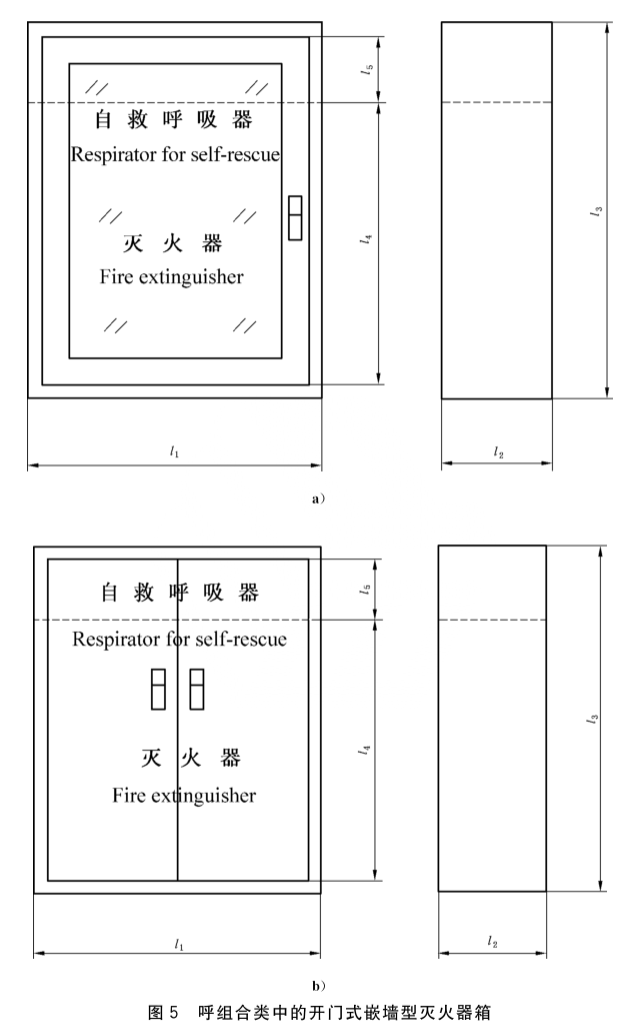

e）呼组合类中开门式嵌墙型灭火器箱外形尺寸标注见图5；

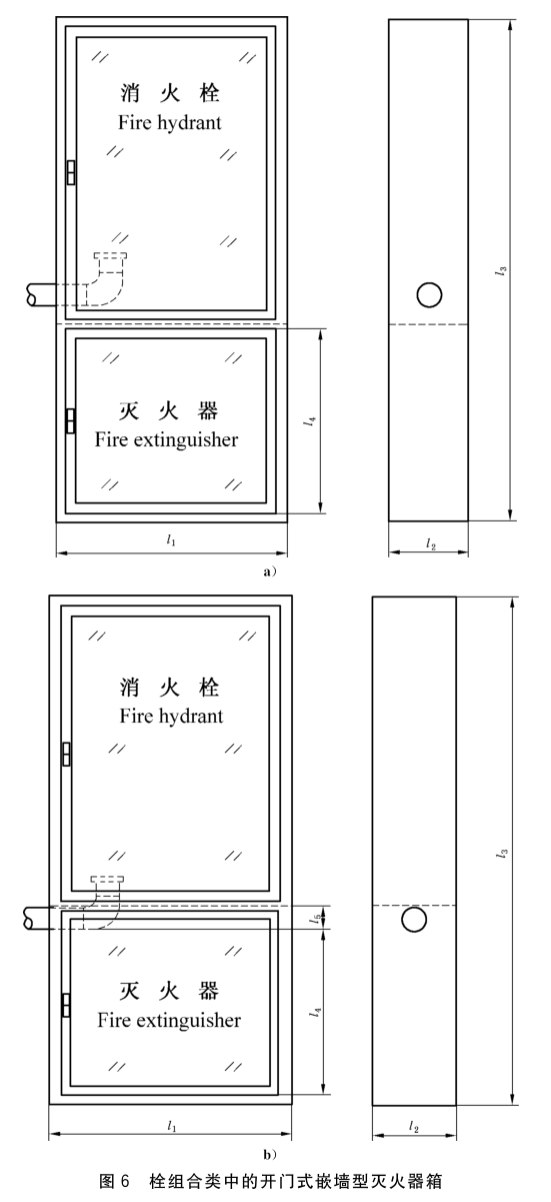

f）栓组合类中的开门式嵌墙型灭火器箱外形尺寸标注见图6。
