4.2 防火性能试验方法

4.2.1 试验装置

应符合GB/T 9978-1999中第4章的规定。

4.2.2 试验条件

4.2.2.1 温升条件

应符合GB/T 9978-1999中5.1的规定。

4.2.2.2 压力条件

应符合GB/T 9978-1999 中5.2的规定。

4.2.2.3 受火条件

试件为四面受火，实际工程有特殊要求的除外。

4.2.3 试件要求

防火直线形母线干线单元，其长度为1800mm。

4.2.4 安装

试验时试件的支承结构可选用预制混凝土楼板或砖墙。根据建筑物中的实际安装情况，将试件安装在支承结构上的预留孔洞内。试件应处在试验装置的正压区，距试验装置的两侧和上侧距离均不应小于200mm；当同时多个试件试验时，各试件之间的距离不应小于200mm。支承结构的耐火性能应满足试件防火性能的要求。

支承结构上的预留孔洞与试件的缝隙用不燃性隔热材料密封，试件受火端用不燃性隔热材料封堵和包裹，包裹长度与试件支承结构的厚度相同。

试件的水平安装见图1，垂直安装见图2。

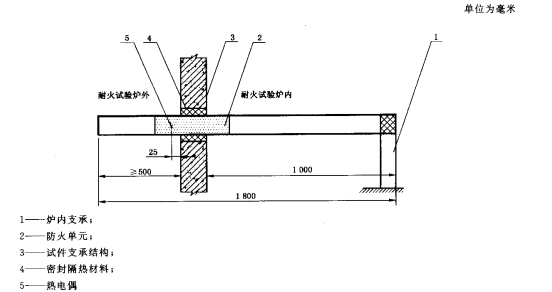

图1 试件水平安装简图

4.2.5 试验程序

4.2.5.1 试验的开始与结束

试验开始前记录环境温度。当耐火试验炉内接近试件中心的热电偶温度达到50℃时，所有测量仪表开始工作，试验开始。试验期间应按4.2.5.2要求进行观测。试验过程中若丧失耐火完整性或/和耐火隔热性，试验即可终止。若未丧失耐火完整性和隔热性，但已达到预期要求，也可终止试验。

4.2.5.2测量与观察

a)试验炉内温度的测量

试验炉内温度测量按GB/T 9978-1999中7.3.1的规定执行。

b)试验炉内压力的测量

试验炉内压力测量按GB/T 9978-1999中7.3.2的规定执行。

c)试件耐火隔热性的测量。

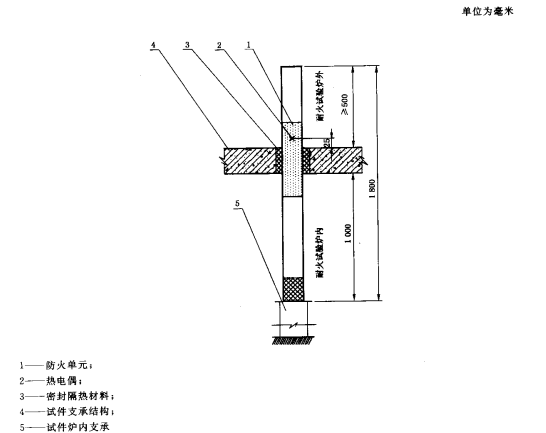

图2 试件垂直安装简圈

在试件背火面距支承结构表面25mm处，试件内部和试件防火单元四个表面中心位置各布置1个热电偶，按GB/T 9978-1999 中5.1.4的规定连续测量试件背火面表面平均温度和试件内部温度。

d) 试件耐火完整性的测量

试件耐火完整性测量按GB/T 9978-1999中7.3.7的规定执行。

e) 试验现象观察

试验现象的观察按GB/T 9978-1999中7.3.8的规定执行。

4.2.5.3 判定条件

在一定的时间内，若试件的耐火完整性和隔热性满足规定的要求，则判定其防火性能合格。

失去耐火完整性判定条件按GB/T 9978-1999 中8.1a的规定执行。

失去耐火隔热性判定条件：

试件背火面平均温升超过140℃或/和背火面试件内部温升超过180℃时，则认为试件失去耐火隔热性。
