7.4 试件背火面热通量测量

7.4.1 热流计

测量试件背火面热通量的热流计应符合以下规定：

量程：0 kW/m2~50 kW/m2

最大允许误差：±5%

视场角：180°± 5°

7.4.2 热通量的测量

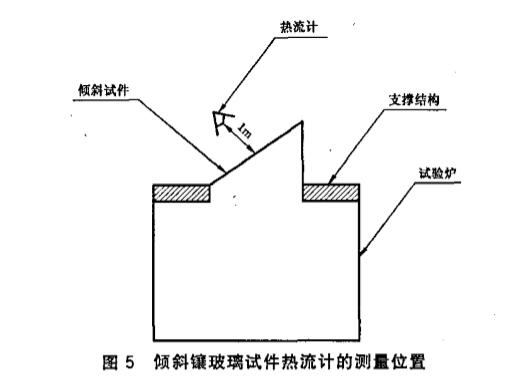

7.4.2.1 热流计的测量面应平行于试件的表面，并沿着试件中心的法线方向，距试件背火面1米处，每1 min测量记录一次。对于倾斜镶玻璃试件，热流计的测量位置参照图5所示。

7.4.2.2 在热流计的测量范围内，除了试件不应有其他辐射体。热流计不应被遮挡。

注：试件背火面温度低于300℃可不测量热通量。因为该表面产生的热通量较低。
