5.6 冲击

灭火系统的冲击试验装置如图1所示，锤头、摆杆、钢轮毂和配重块通过滚动轴承、转动轴安装在固定架上。锤头材质为铝合金，锤头打击面的硬度能够防止锤头打击时造成损伤，锤头打击面与水平成60°。

将被试灭火系统按图1所示位置安装在试验装置上，调整灭火系统高度使冲击在锤头打击面的中心线上形成，此时锤头运动速度为1.8m/s±0.15m/s，冲击能量为2.7J。结果应符合4.1.5的要求。

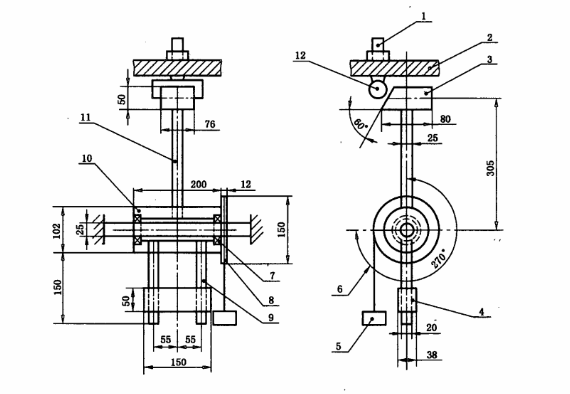

图1 冲击试验装置

单位为毫米

1——调节杆； 5——工作重锤； 9——配重臂；

2——安装板； 6——转动270℃； 10——钢轮毂；

3——锤头； 7——球轴承； 11——摆杆；

4——配重块； 8——滑轮； 12——灭火装置。
