E.1 固体绝缘电缆导体允许最小截面

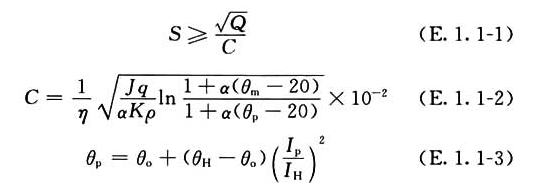

E.1.1 电缆导体允许最小截面应按下列公式确定：

式中：S——电缆导体截面(m㎡)；

J——热功当量系数，取1.0；

q——电缆导体的单位体积热容量[J/(cm³·℃)]，铝芯取2.48J/(cm³·℃)，铜芯取3.4J/(cm³·℃)；

θm——短路作用时间内电缆导体最高允许温度(℃)；

θp——短路发生前的电缆导体最高工作温度(℃)；

θH——电缆额定负荷的电缆导体最高允许工作温度(℃)；

θo——电缆所处的环境温度最高值(℃)；

IH——电缆的额定负荷电流(A)；

Ip——电缆实际最大工作电流(A)；

α——20℃时电缆导体的电阻温度系数(1/℃)，铜芯为0.00393/℃，铝芯为0.00403/℃；

ρ——20℃时电缆导体的电阻系数(Ω·c㎡/cm)，铜芯为0.01724×10-4Ω·c㎡/cm，铝芯为0.02826×10-4Ω·c㎡/cm；

η——计入包含电缆导体充填物热容影响的校正系数，对3kV～10kV电动机馈线回路，宜取η＝0.93，其他情况可取η＝1.00；

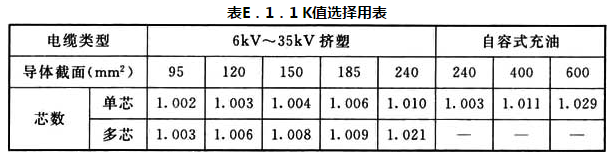

K——电缆导体的交流电阻与直流电阻之比值，可由表E.1.1选取。

E.1.2 除电动机馈线回路外，均可取θp＝θH。

E.1.3 Q值确定方式应符合下列规定：

1 对发电厂3kV～10kV断路器馈线回路，机组容量为100MW及以下时：

式中：I——系统电源供给短路电流的周期分量起始有效值(A)；

t——短路持续时间(s)；

Tb——系统电源非周期分量的衰减时间常数(s)。

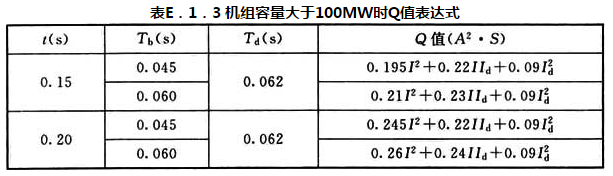

2 对发电厂3kV～10kV断路器馈线回路，机组容量大于100MW时Q值表达式见表E.1.3。

注：1 Td为电动机反馈电流的衰减时间常数(s)，Id为电动机供给反馈电流的周期分量起始有效值之和(A)；

2 对于电抗器或Uo％小于10.5的双绕组变压器，取Tb＝0.045s，其他情况取Tb＝0.060s；

3 对中速断路器，t可取0.15s，对慢速断路器，t可取0.20s。

3 除发电厂3kV～10kV断路器馈线外的情况：
