9.3 四点支承地板玻璃设计计算

9.3.1 四点支承地板玻璃的单片玻璃最大应力可用有限元方法计算，也可按下式计算：

式中：σi——第i片玻璃的最大应力(N/m㎡)；

qi——作用于第i片地板玻璃的荷载基本组合设计值(N/m㎡)；

b——支承点间玻璃面板长边边长(mm)；

ti——玻璃的厚度(mm)；

m——弯矩系数，可根据支承点间玻璃板短边与长边的长度之比按表9.3.1取值。

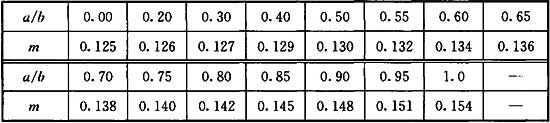

表9.3.1 四点支承玻璃板的弯矩系数m

注：a/b是玻璃板短边与长边的长度之比。

9.3.2 夹层玻璃的挠度可按单片玻璃计算，但在计算玻璃刚度D时，应采用等效厚度te。

9.3.3 在垂直于玻璃平面的荷载作用下，单片玻璃跨中挠度可用有限元方法计算，也可按下列公式计算：

式中：df——在垂直于该片地板玻璃的荷载标准值作用下的挠度最大值(mm)；

q——垂直于该片地板玻璃的荷载标准组合值(N/m㎡)：

μ——挠度系数，可根据玻璃支承点间短边与长边的长度之比按表9.3.3选用；

D——玻璃的刚度(Nmm)；

E——玻璃的弹性模量，可按0.72×105N/m㎡取值；

v——泊松比。

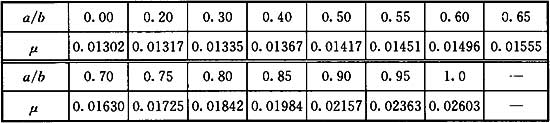

表9.3.3 四点支承板的挠度系数μ

注：a/b是玻璃板短边与长边的长度之比。
