7.21 动态热试验

7.21.1 除齐平、嵌入、隐蔽式喷头外的洒水喷头动态热试验

7.21.1.1 响应时间的测量

应按下列要求进行：

a）用某一温度等级的洒水喷头试样，在标准方位和偏离最不利方位各进行10次插入试验，其他温度等级的洒水喷头，每种取10只试样进行标准方位的插入试验；

b）每种方位的RTI值按7.21.1.2规定的方法计算；

c）干式洒水喷头取其产品最短规格进行试验；

d）插入试验时洒水喷头的固定基座应使用黄铜制作，应保证在每一个独立的插入试验中，历时55s的试验期间固定座或水的温升不超过2℃（固定座的温升采用热电偶进行测量，测点嵌入基座内从内螺纹根部径向向外不超过8mm，或将热电偶置于喷头入口内中心部的水中）；

e）如果响应时间超过55s，固定座或水温的摄氏温度的增量数值在每个独立的插入试验中，不超过响应时间（s）值的0.036倍；

f）进行试验的洒水喷头应在接口螺纹上缠1~1.5圈的聚四氟乙烯带，拧入固定座的力矩为（15±3）N·m；

g）将每只待试喷头安装在风洞试验盖上，并将其保存在一恒温箱内，以使喷头和盖达到（25±5）℃的时间不少于30min；

h）在试验前，应将至少25mL、温度为（25±5）℃的水引入洒水喷头入口，并施加0.035MPa的压力；

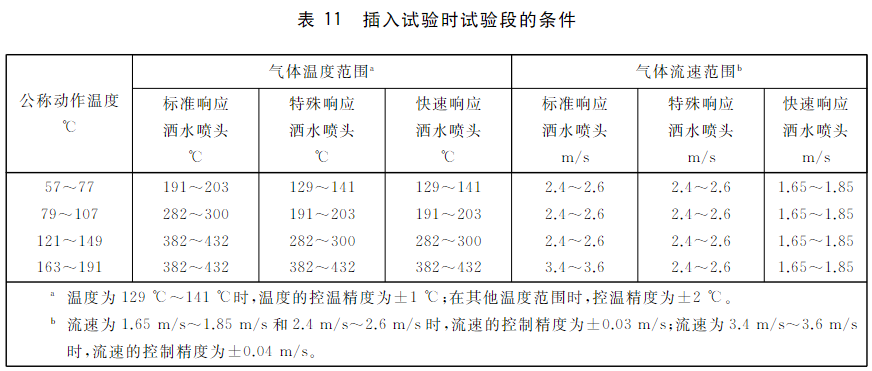

i）试验采用风洞进行，在试验段（喷头部位）按表11调节选取相应的气体流速及温度范围；

j）为了使试样（热敏元件）和限流边界（风洞壁）之间的热辐射交换尽量减小，应在设计上保证试验段热辐射效果不超过RTI计算值的±3%；

k）测量并控制风洞中气流的温度和流速，在整个试验过程中，风洞试验段的控温精度和流速的控制精度满足表11的条件；

l）用精度为±0.01s的计时仪器测量从洒水喷头插入风洞到其动作的时间即为响应时间；

m）进行偏离最不利方位插入试验时，标准响应洒水喷头在偏离最不利方位15°的方位进行试验，特殊响应洒水喷头在偏离最不利方位20°的方位进行试验，快速响应洒水喷头和EC喷头在偏离最不利方位25°的方位进行试验。

7.21.1.2 RTI值的计算

RTI值按式（4）计算：

式中：

tr——洒水喷头响应时间，单位为秒（s）；

u——风洞试验段的实际气体速度（取自表11），单位为米每秒（m/s）；

△Tea——洒水喷头的平均液浴动作温度减去环境温度，单位为摄氏度（℃）；

△Tg——试验段的实际气体温度减去环境温度，单位为摄氏度（℃）。

7.21.2 齐平、嵌入、隐蔽式洒水喷头的动态热试验应按下列要求进行：

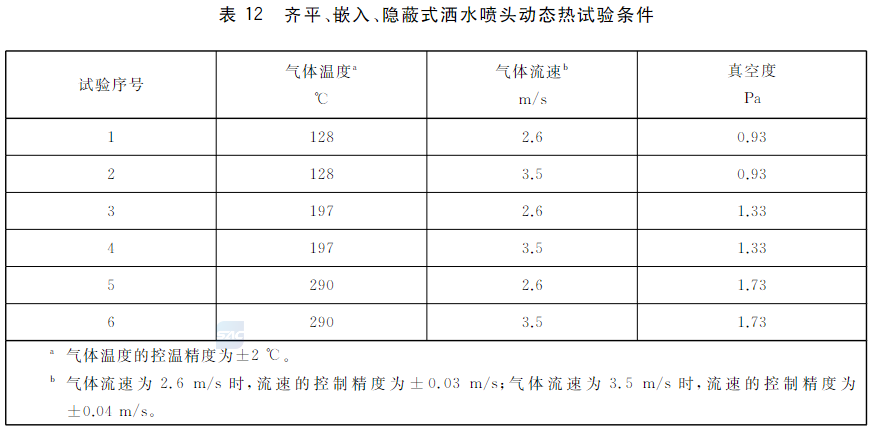

a）对于快速响应洒水喷头按表12中的序号1~序号4的条件，标准响应洒水喷头和特殊响应洒水喷头按表12中全部条件进行动态热试验；

b）按表12规定的每一试验条件分别各取3只洒水喷头试样在标准方位和偏离最不利方位进行插入试验；

c）试验时将每只洒水喷头试样安装在专用的试验盖板上，如图24所示，按7.21.1.1规定的方法进行试验，记录每只洒水喷头动作时间；

d）进行偏离最不利方位插入试验时，偏离最不利方位的偏离角度见表13的规定；

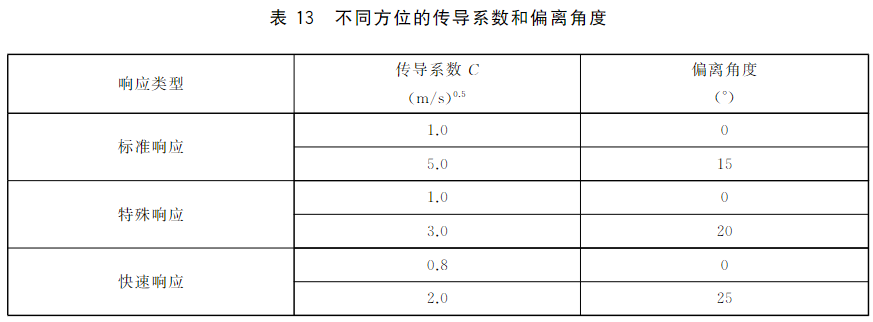

e）按式（5）计算RTI值，其中传导系数C按表13的规定取值；

f）环境试验后的洒水喷头按表12中的序号3的条件进行标准方位的插入试验。

式中：

tr——洒水喷头响应时间，单位为秒（s）；

u——风洞试验段的实际气体速度，单位为米每秒（m/s）；

△Tea——洒水喷头的平均液浴动作温度减去环境温度，单位为摄氏度（℃）；

△Tg——试验段的实际气体温度减去环境温度，单位为摄氏度（℃）；

C——洒水喷头的热敏感元件与其固定件之间的热传导能力的度量，单位为米每秒（m/s）。
