4 分类、代号、规格和标记

4.1 电压等级分类

电缆的额定电压应符合下列规定：

使用500V时，导体和导体之间的电压不应超过交流电压500V（有效值）。

使用0.6/1kV时，导体和铜护套及导体之间的电压不应超过交流电压0.6/1kV（有效值）。

4.2 代号

4.2.1 系列代号

金属护套无机矿物绝缘电缆Y金属护套无机矿物绝缘电缆终端YA

4.2.2 导体材料代号

铜导体 T

4.2.3 护套材料代号

钢护套 T

注：本标准适用钢护套。

4.2.4 绝缘材料代号

无机矿物绝缘 W

4.2.5 护套外表面形式代号

光面 G

轧纹 ZW（可省略）

4.2.6 外护套材料代号

聚氯乙烯外套 V

聚烯烃外套 Y

4.2.7 外护套燃烧特性代号

无卤低烟 WD

4.2.8 终端使用特性代号

具有防火性 F

带保护导体 J

4.3 规格和标记

4.3.1 电缆规格电缆规格示例应符合表1规定。

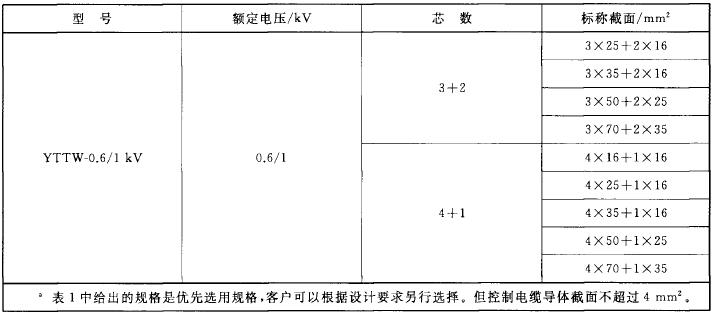

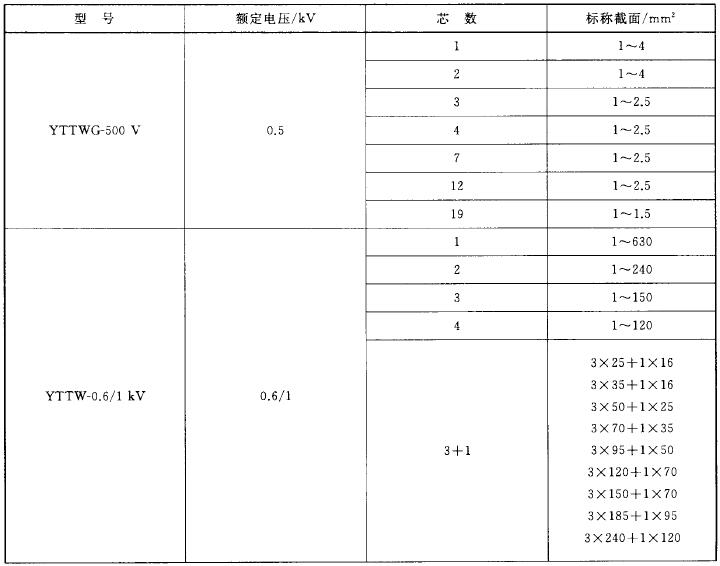

表1 电缆规格

4.3.2 终端规格电缆终端示例应符合表2规定。

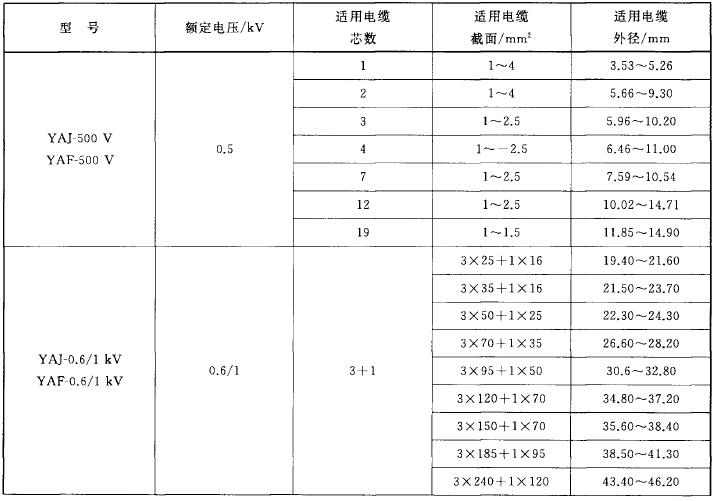

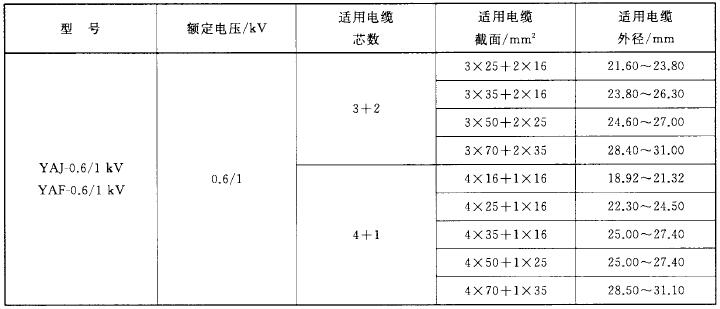

表2 终端规格

4.3.3 标记方法

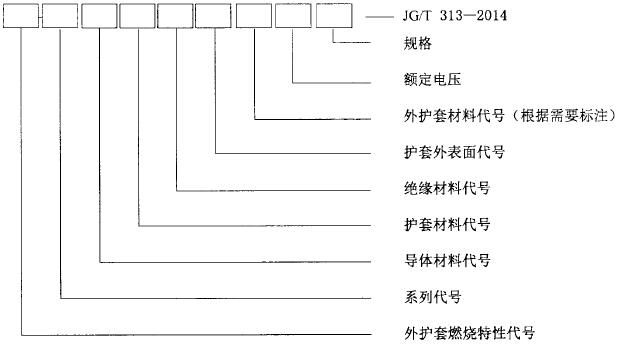

4.3.3.1 铜护套电缆的型号组成应符合下列的排列要求：

4.3.3.2 终端的型号组成应符合下列的排列要求：

4.3.4 电缆标记电缆标记示例见表3。

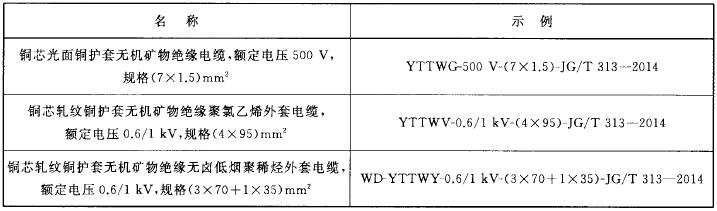

表3 电缆标记示例

4.3.5 终端标记电缆终端示例见表4。

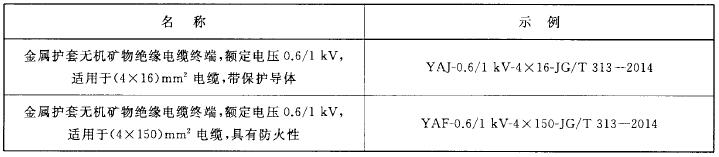

表4 终端标记示例
