附录A 氢气站爆炸危险区域的等级范围划分

A.0.1 爆炸危险区域的等级定义应符合现行国家标准《爆炸和火灾危险环境电力装置设计规范》GB 50058的规定。

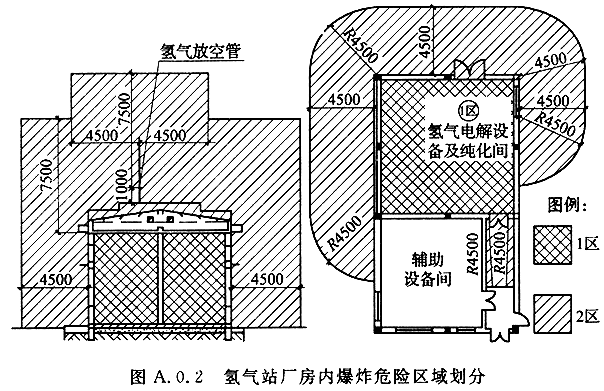

A.0.2 氢气站厂房内爆炸危险区域的划分，应符合下列规定(图A.0.2)：

1 制氢间、氢气纯化间、氢气压缩机间、氢气灌瓶间等爆炸危险房间为1区；

2 从上述各类房间的门窗边沿计算，半径为4.5m的地面、空间区域为2区；

3 从氢气排放口计算，半径为4.5m的空间和顶部距离为7.5m的区域为2区。

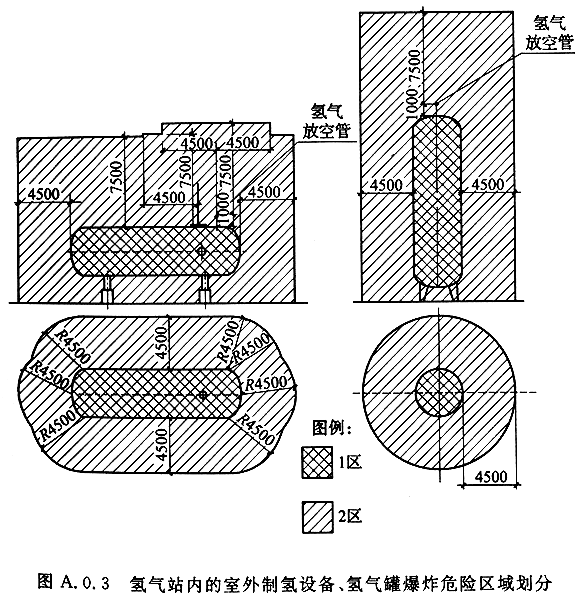

A.0.3 氢气站内的室外制氢设备、氢气罐爆炸危险区域划分，应符合下列规定(图A.0.3)：

1 从室外制氢设备、氢气罐的边沿计算，距离为4.5m，顶部距离为7.5m的空间区域为2区；

2 从氢气排放口计算，半径为4.5m的空间和顶部距离为7.5m的区域为2区。
