附录A （资料性附录） 水力控制阀结构型式示意图

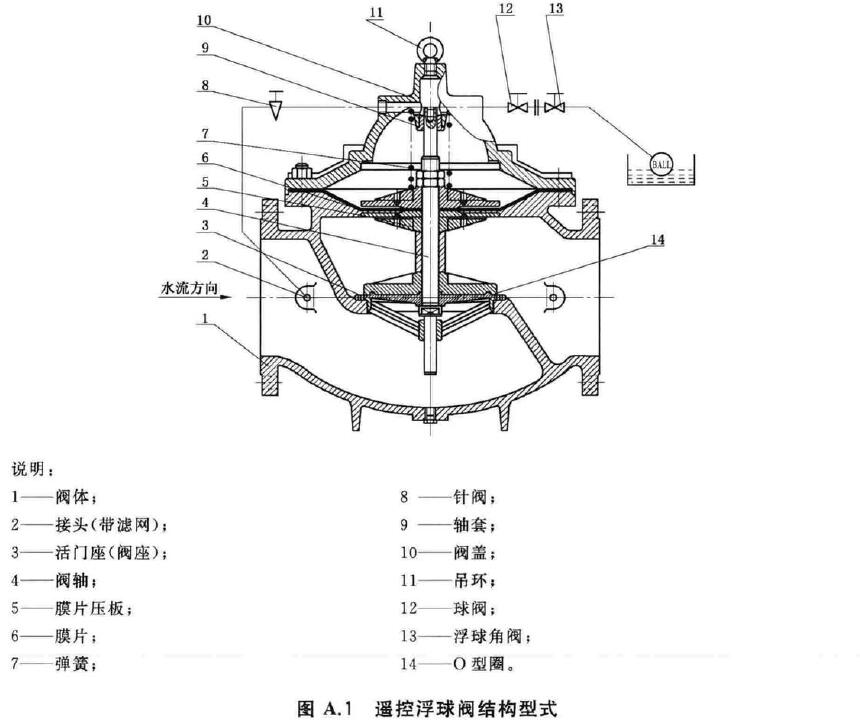

A.1 遥控浮球阀结构型式

见图A.1。

A.2 分体先导式减压稳压阀结构型式

见图A.2。

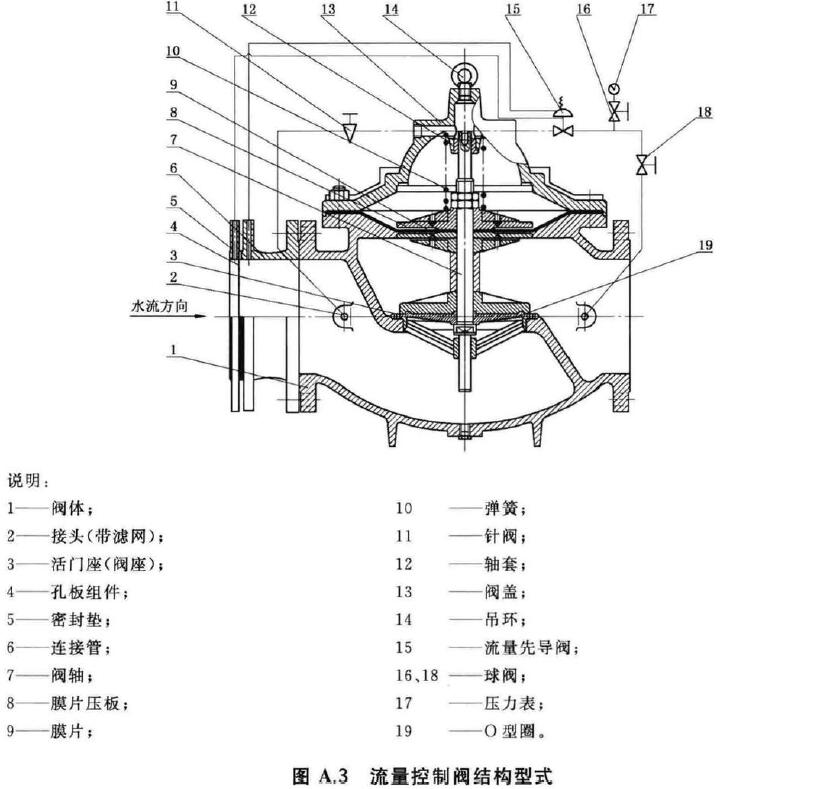

A.3 流量控制阀结构型式

见图A.3。

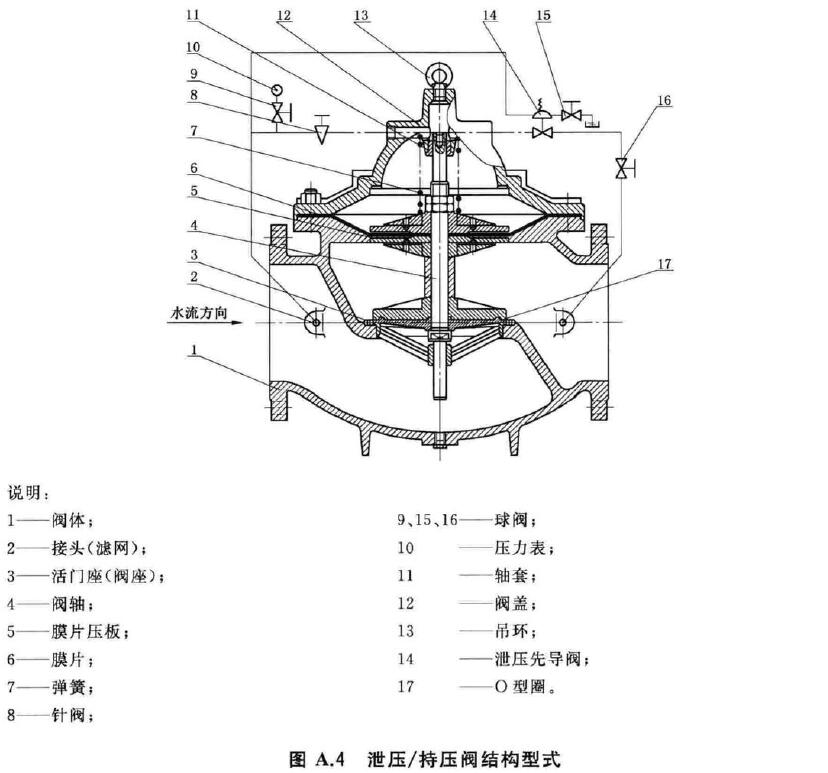

A.4 泄压/持压阀结构型式

见图A.4。

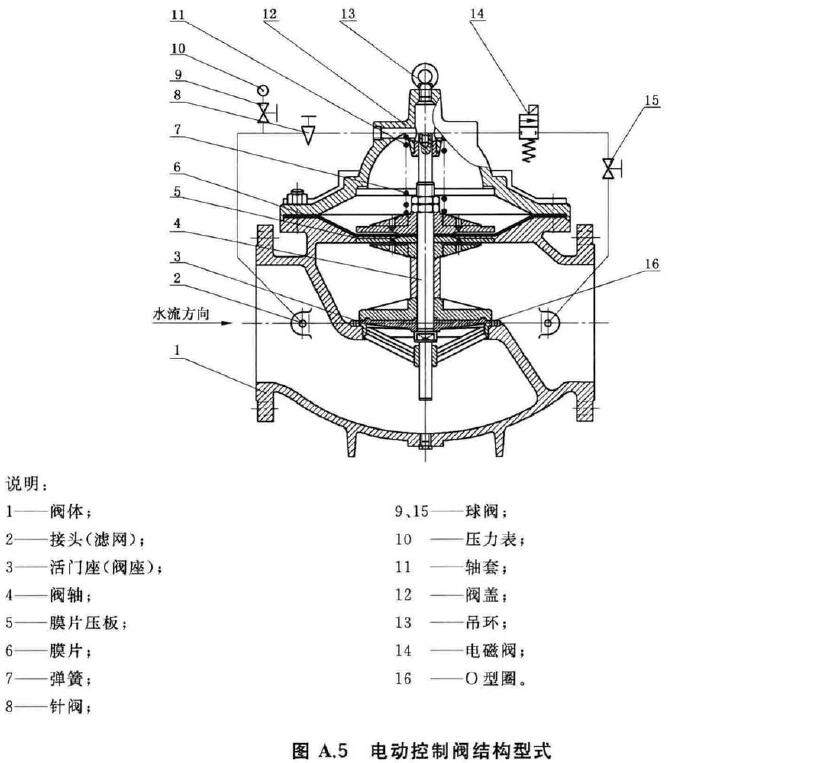

A.5 电动控制阀结构型式

见图A.5。

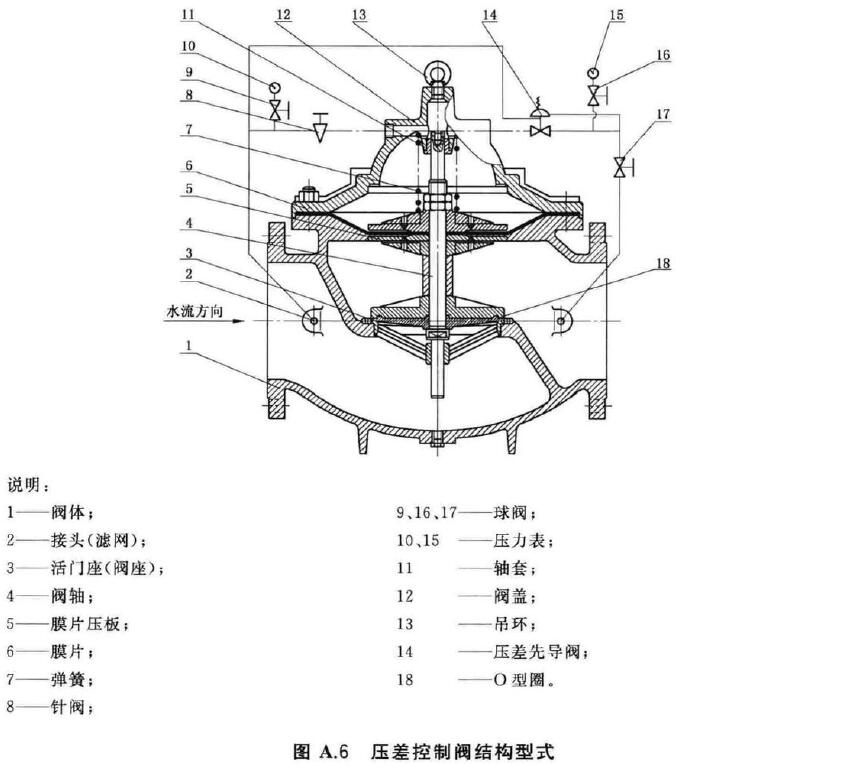

A.6 压差控制阀结构型式

见图A.6。

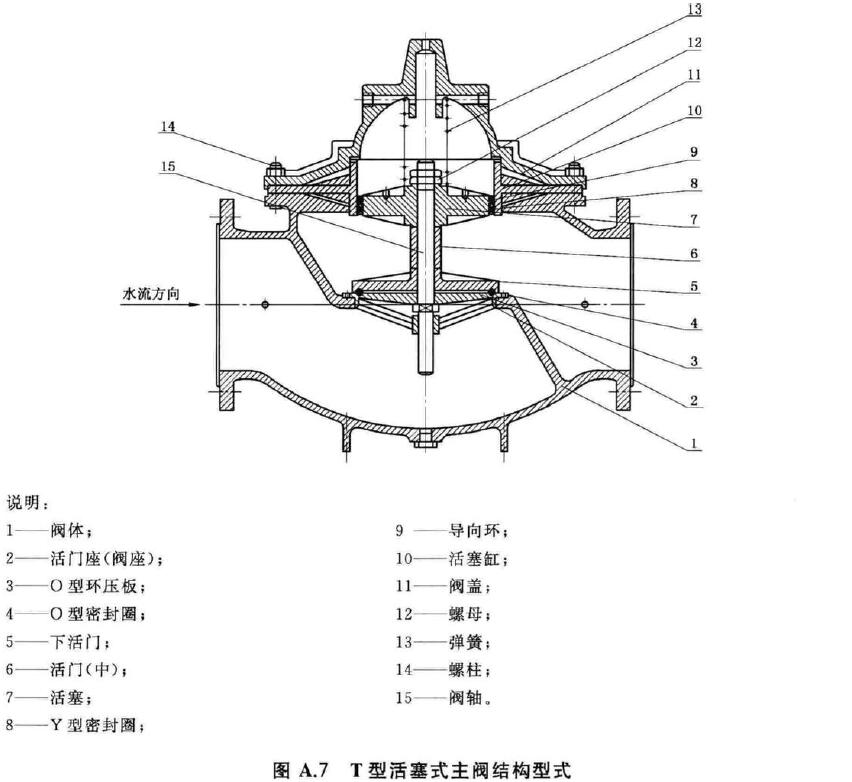

A.7 T型活塞式主阀结构型式

见图A.7。

A.8 Y型隔膜式主阀结构型式

见图A.8。

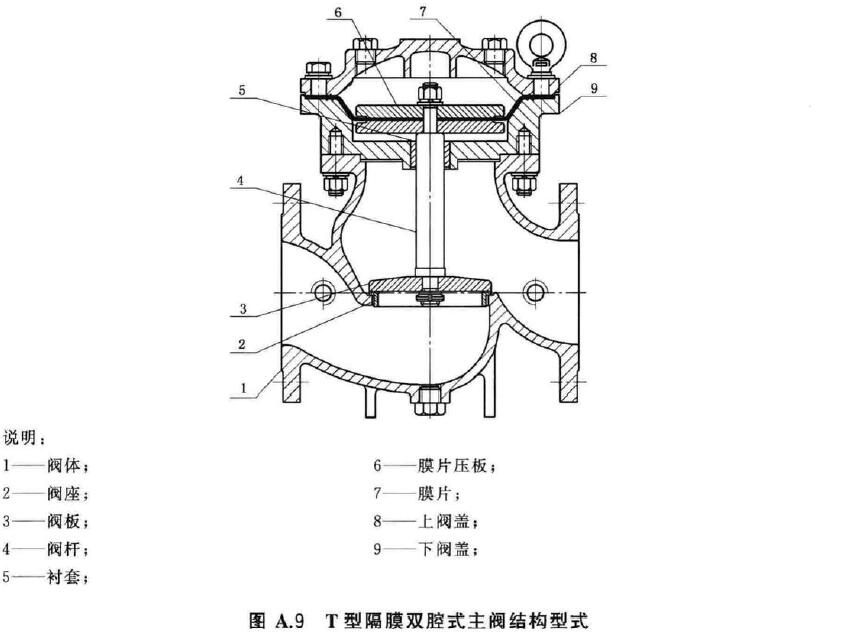

A.9 T型隔膜双腔式主阀结构型式

见图A.9。
