附录E （资料性） 消防员救援原理示例

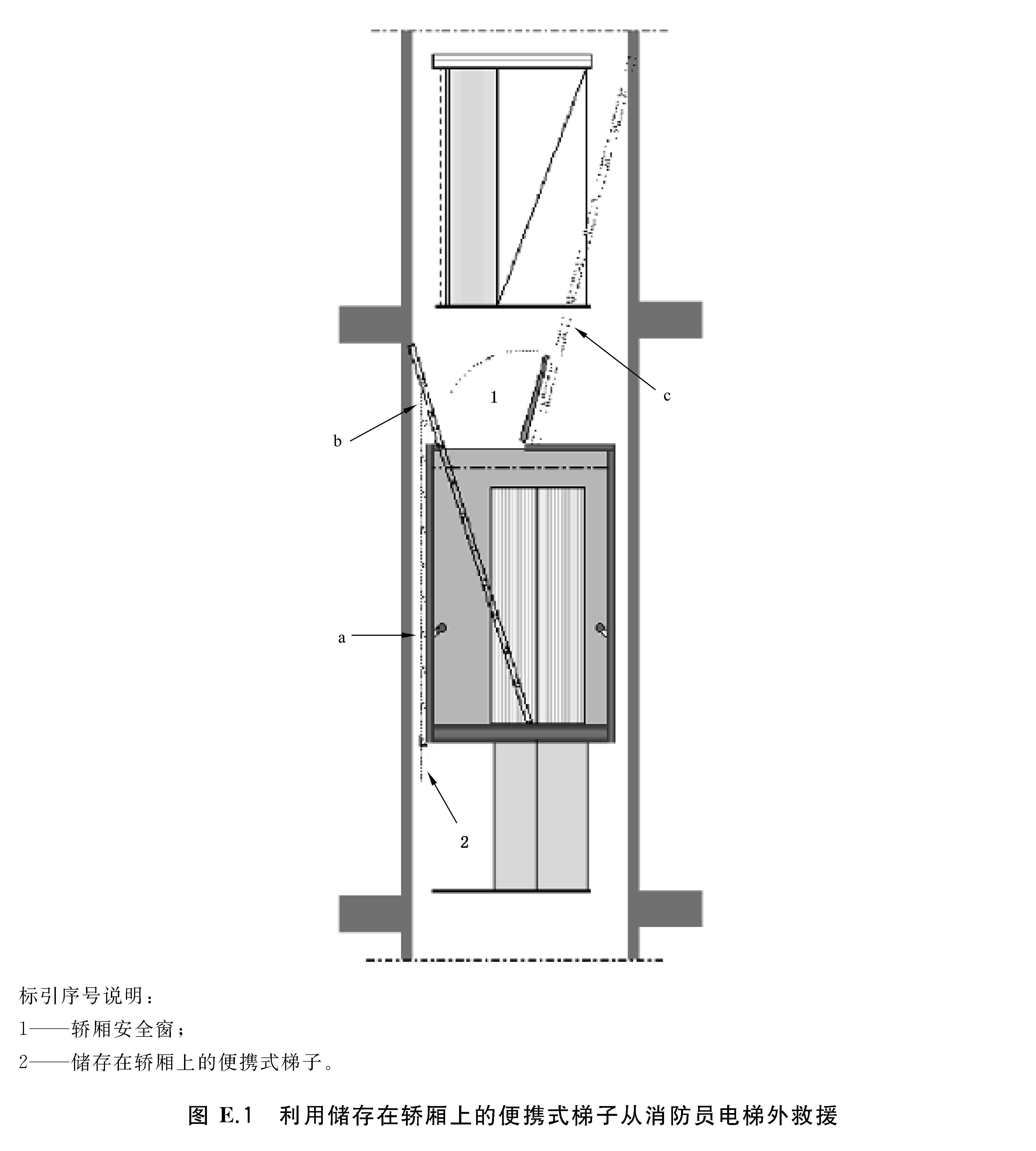

E.1 外部救援程序

外部救援程序如下（见图E.1）：

a）消防员打开轿厢停止位置上方的层门，进入轿顶，并操作停止装置；

b）轿顶上的消防员打开安全窗，拉出储存在轿厢上的梯子（图E.1中的位置a），并把它放入轿厢内（图E.1中的位置b）；

c）被困人员沿梯子爬上轿顶；

d）消防员和被困人员从打开的层门撤离，如有必要可利用梯子（图E.1中的位置c）。

仅当层门地坎间的距离与梯子的长度相适应时才能使用此方法。

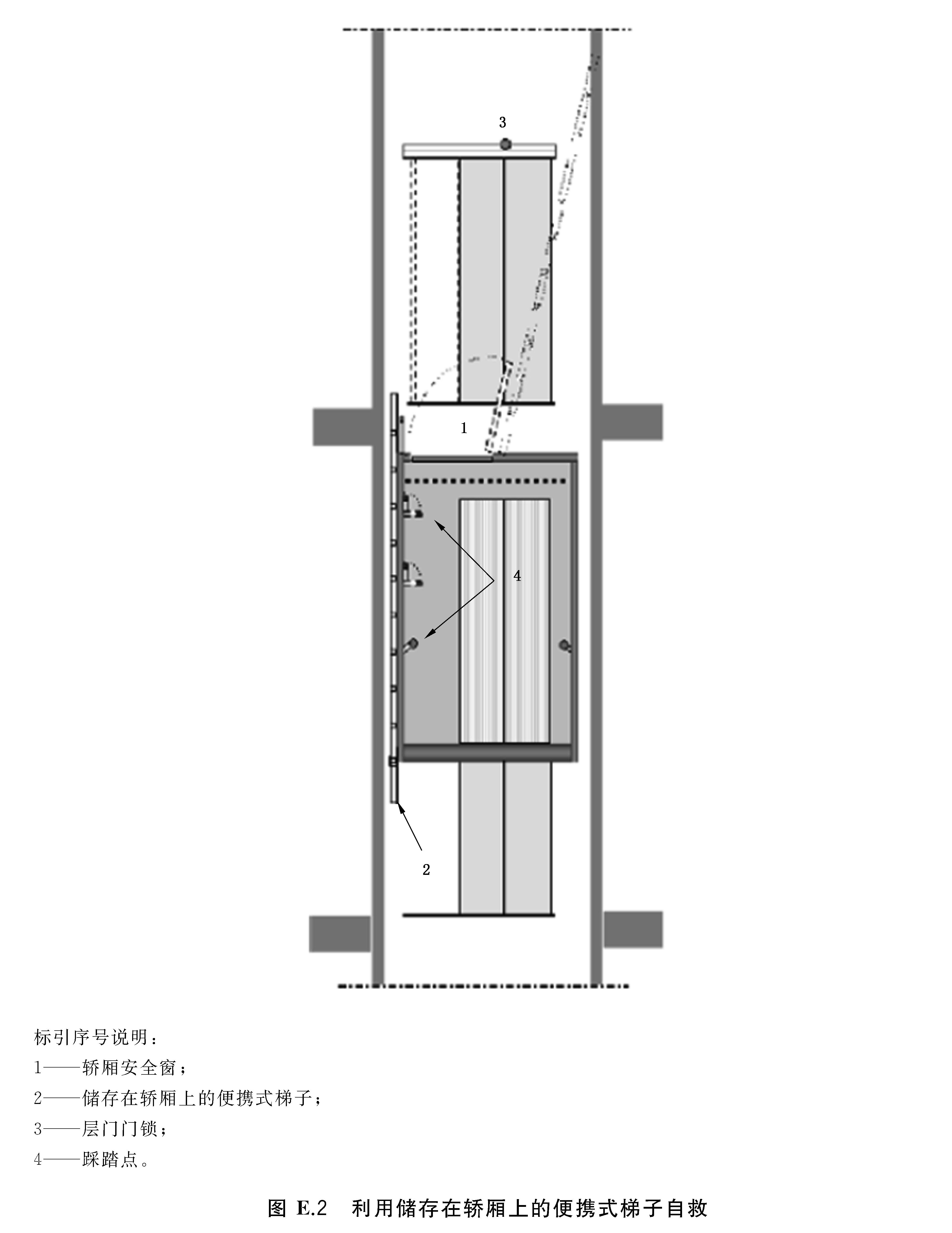

E.2 自救程序Ⅰ

自救程序Ⅰ如下（见图E.2）：

a）被困的消防员打开安全窗；

b）被困的消防员利用轿厢内的踩踏点爬上轿顶，操作停止装置；

c）被困的消防员利用储存在轿厢上的便携式梯子（如有必要）从井道内打开层门门锁并撤离。

仅当层门地坎间的距离与梯子的长度相适应时才能使用此方法。

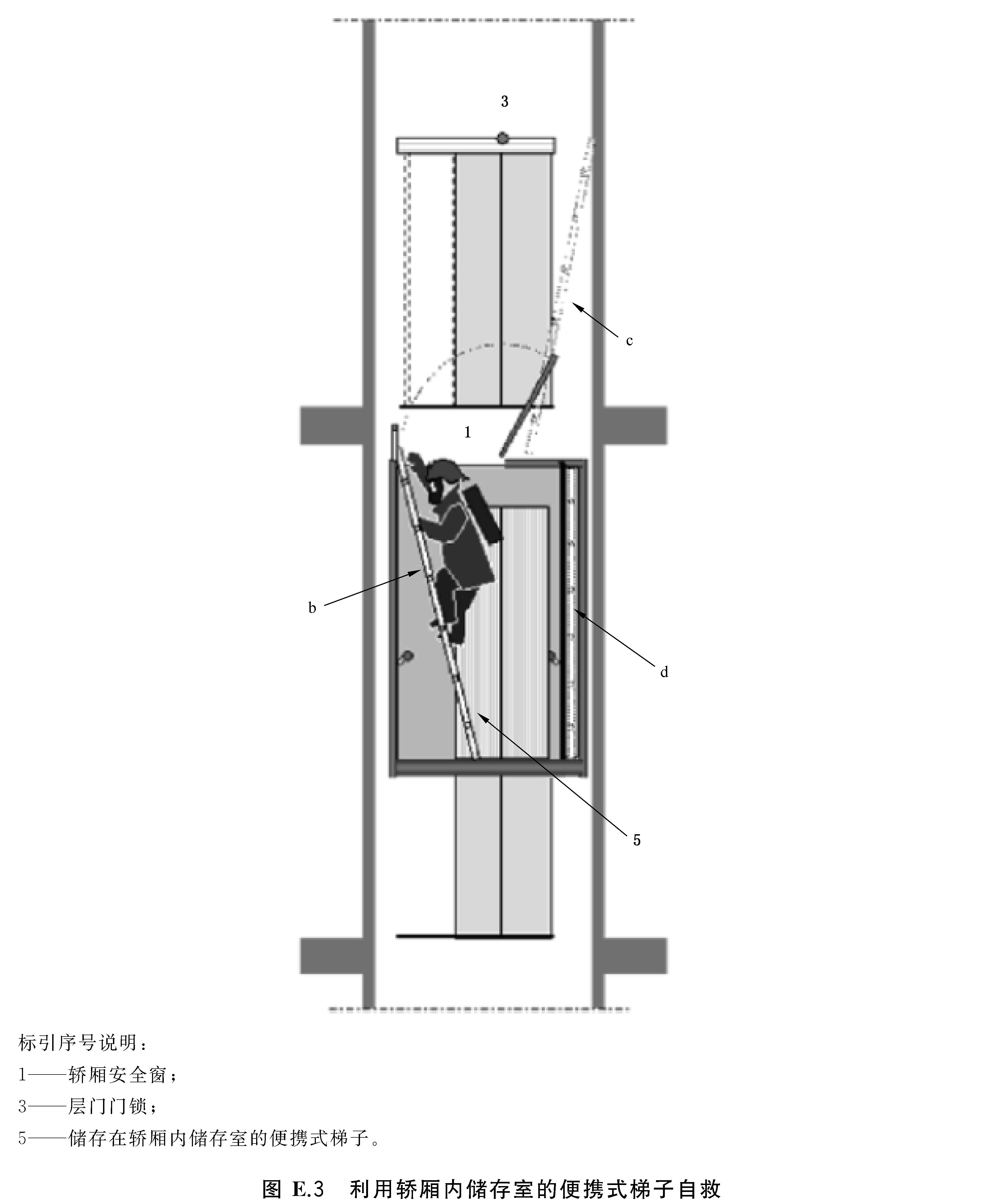

E.3 自救程序Ⅱ

自救程序Ⅱ如下（见图E.3）：

a）被困的消防员打开储存室的门，搬出储存的梯子（图E.3的位置d）；

b）被困的消防员打开安全窗；

c）被困的消防员利用梯子（图E.3的位置b）爬上轿顶，操作停止装置；

d）被困的消防员利用梯子（图E.3的位置c）（如有必要）从井道内打开层门门锁并撤离。

仅当层门地坎间的距离与梯子的长度相适应时才能使用此方法。
