附录B 直流线路等效干扰电流计算

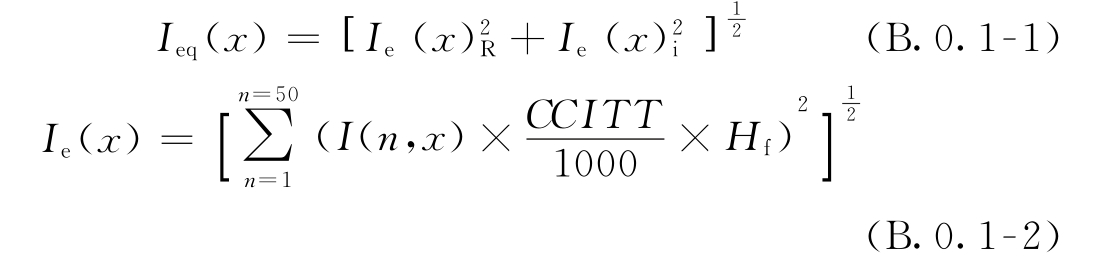

B.0.1 直流线路等效干扰电流应按下列公式计算：

式中：

Ieq（x）——沿输电线路走廊的任何点，噪声加权至800Hz的等效干扰电流；

Ie（x）R——由整流站换流器谐波电压源产生的等效干扰电流分量幅值；

Ie（x）i——由逆变站换流器谐波电压源产生的等效干扰电流分量幅值；

x——沿线路走廊的相对位置；

I（n,x）——沿线路走廊位置“x”处的n次谐波残余电流的均方根值；

CCITT——噪声加权系数，见本规范表A.0.1；

n——谐波次数；

Hf——耦合系数，应符合表B.0.1的规定。

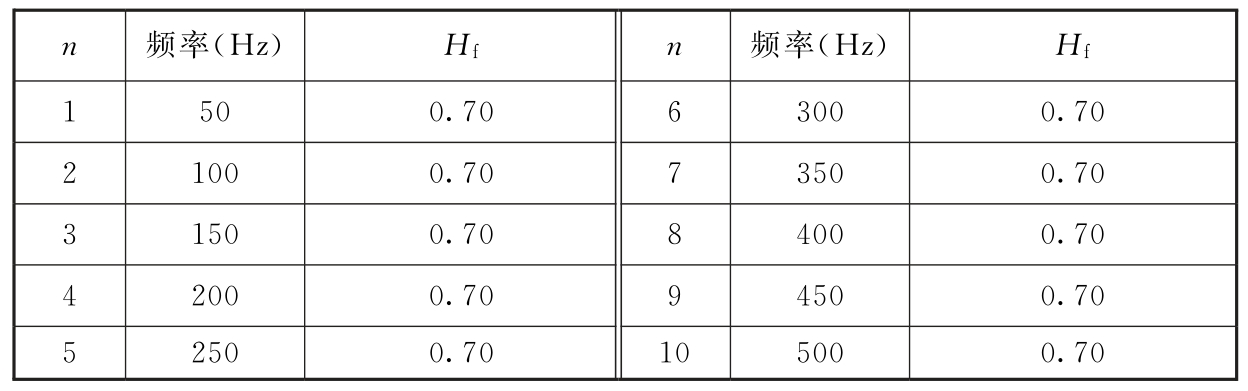

表B.0.1耦合系数

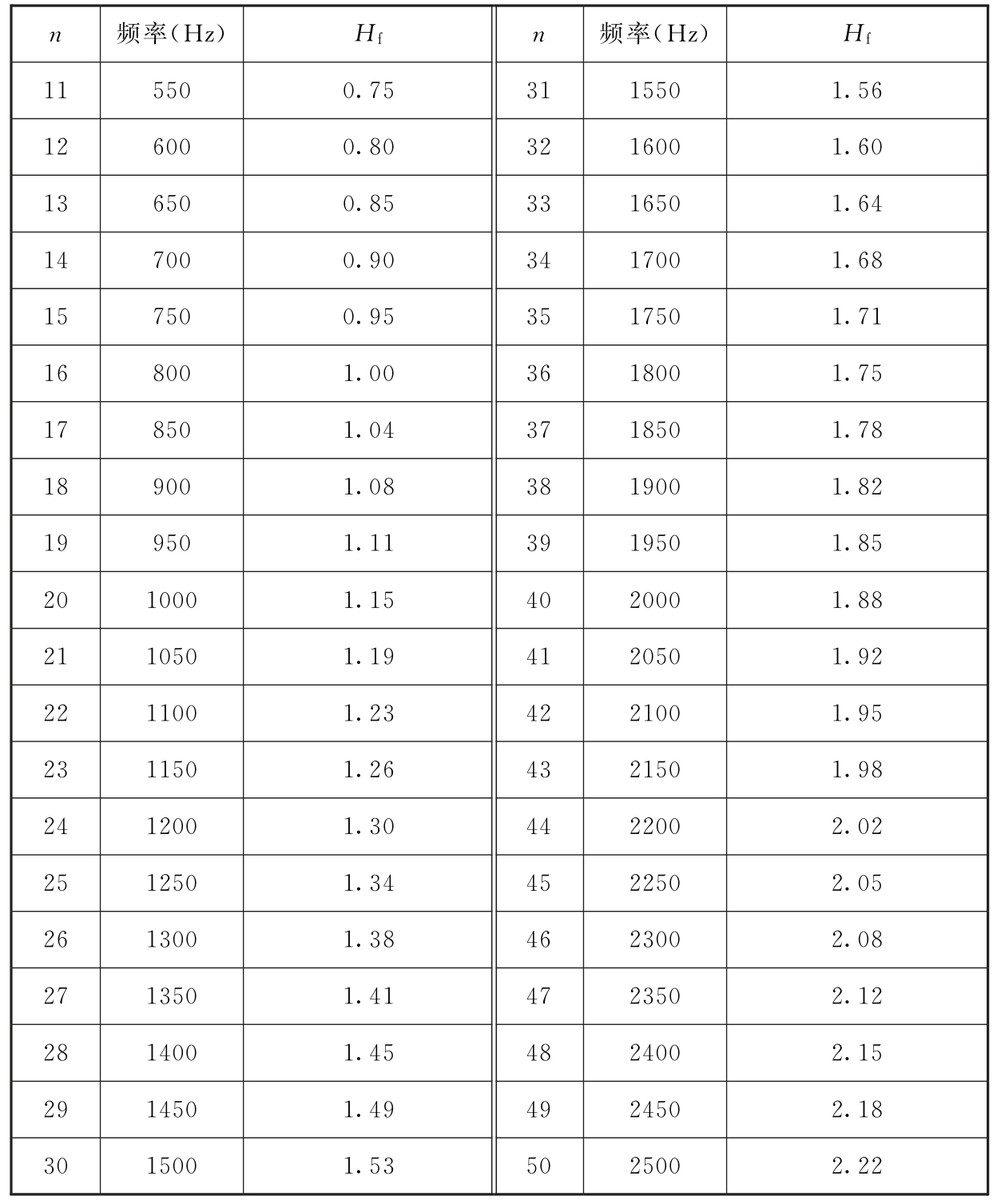

续表B.0.1
