C.3 深埋水准点结构图

C.3.1 测温钢管式深埋水准点规格及埋设结构剖面应符合图C.3.1的规定。

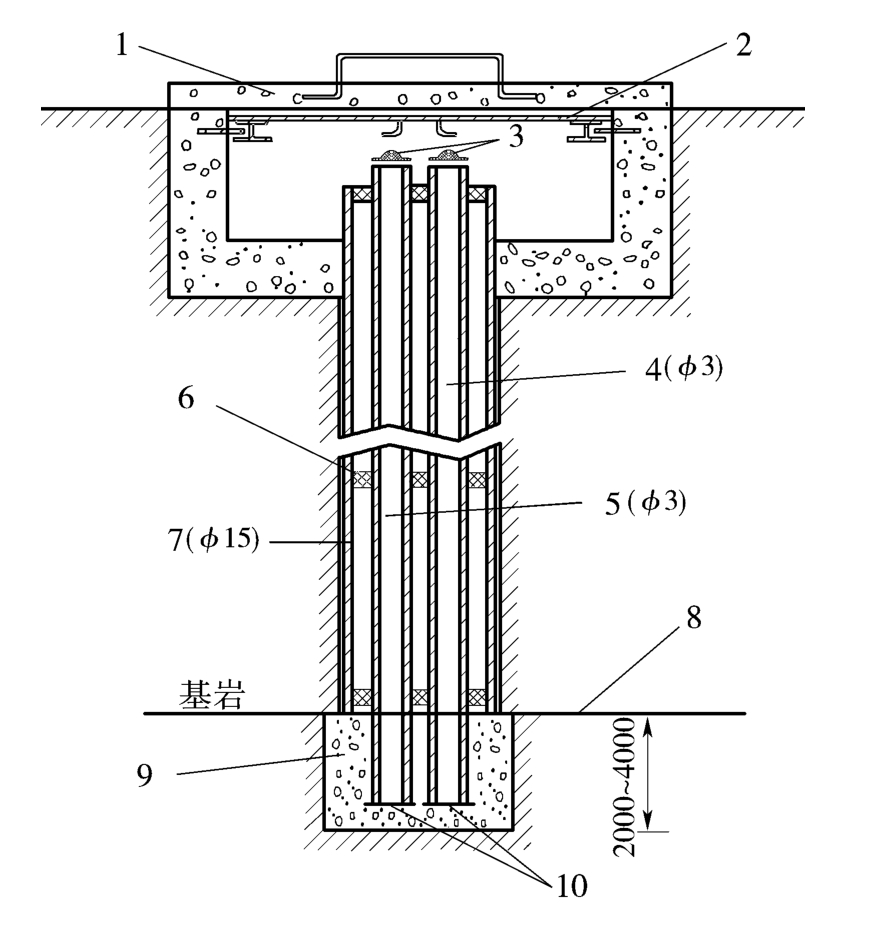

图C.3.1 测温钢管式深埋水准点规格及埋设结构剖面（mm）

1—标盖；2—标心（有测温孔）；3—橡皮环；4—钻孔保护钢管；5—心管（钢管）；6—混凝土（或M20水泥砂浆）；7—心管封底钢板与根络

C.3.2 双金属标深埋水准点规格及埋设结构剖面应符合图C.3.2的规定。

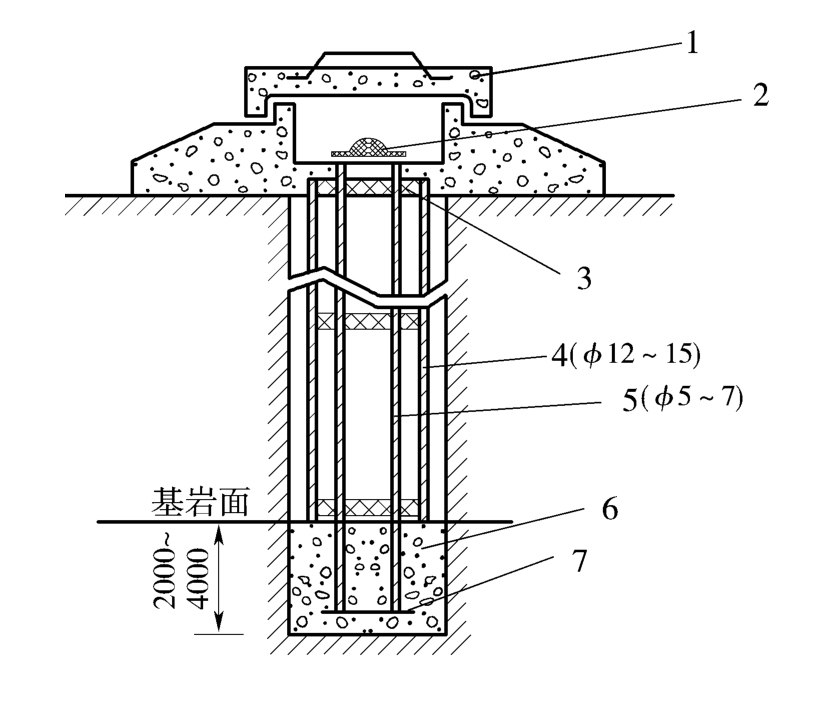

图C.3.2 双金属标深埋水准点规格及埋设结构剖面（mm）

1—钢筋混凝土标盖；2—钢板标盖；3—标心；4—钢心管；5—铝心管；6—橡胶环；7—钻孔保护钢管；8—新鲜基岩面；9—M20水泥砂浆；10—心管底板与根络
