8.3 效益评价

8.3.1、8.3.2 为使太阳能集热系统得热量的检测更为规范、合理，除遵循现行国家标准《可再生能源建筑应用工程评价标准》GB/T 50801的相关规定外，本标准还对检测集热系统进出口温度的测点位置作出如下规定：直接系统应设置在贮热水箱的出入口；间接系统应设置在换热器的出入口。各类系统的具体测点位置可按图3～图5设置。

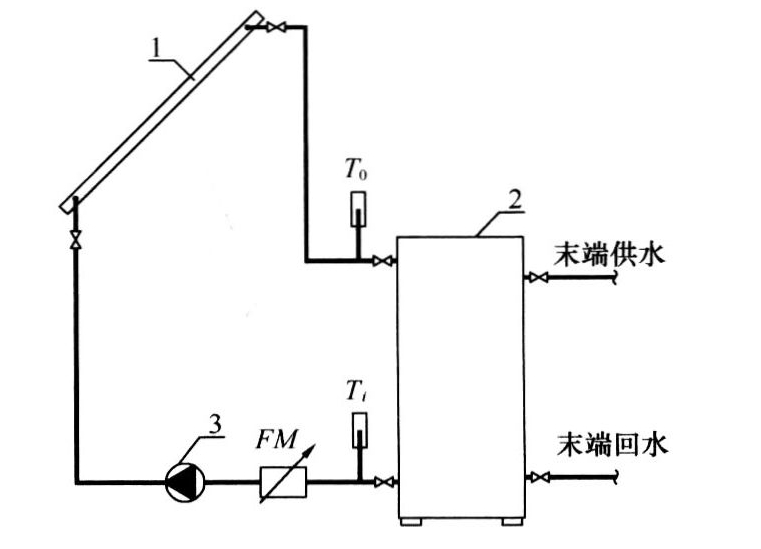

图3 直接式太阳能集热系统得热量检测的温度测点位置

1—太阳能集热器；2—蓄热水箱；3—集热循环泵；Ti—集热回水温度；T0—集热供水温度；FM—集热系统水流量

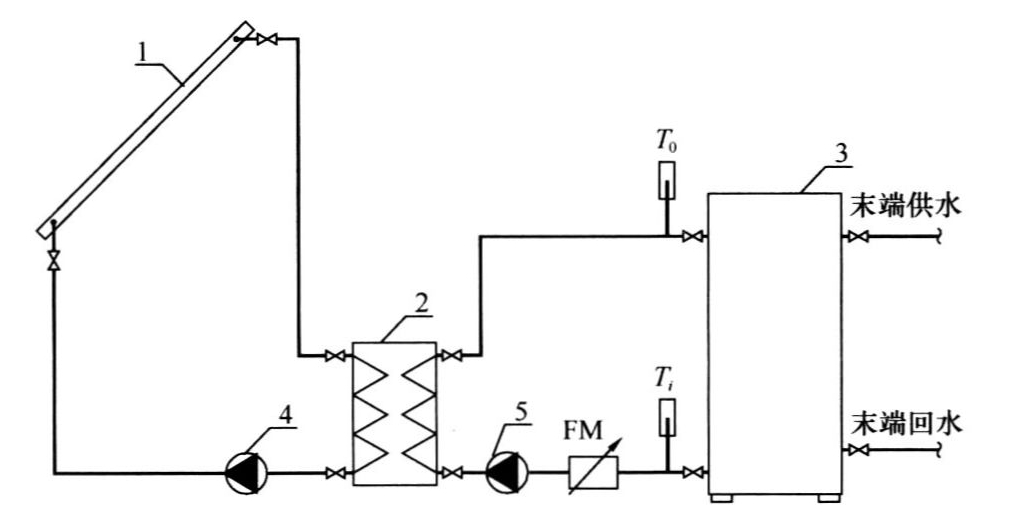

图4 间接式太阳能集热系统（外置换热器）得热量检测的温度测点位置

1—太阳能集热器；2—板式换热器；3—蓄热水箱；4—集热—次循环泵；5—集热二次循环泵；Ti—集热回水温度；T0—集热供水温度；FM—集热系统水流量

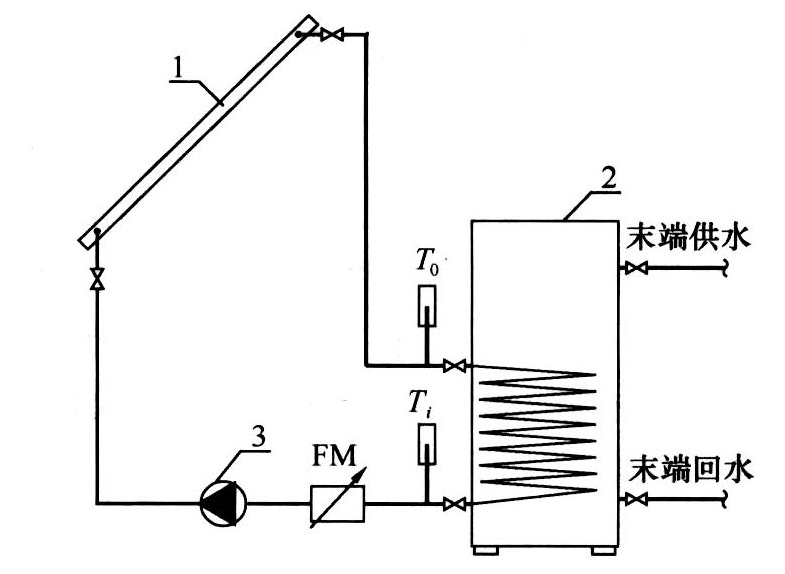

图5 间接式太阳能集热系统（内置换热器）得热量检测的温度测点位置

1—太阳能集热器；2—蓄热水箱；3—集热循环泵；Ti—集热回水温度；T0—集热供水温度；FM—集热系统水流量
