附录D 管道与设备保温及保冷厚度

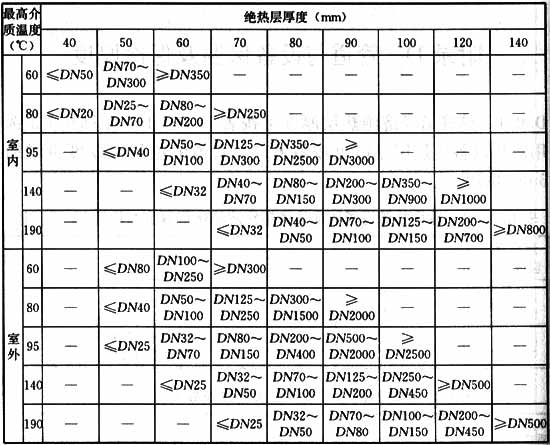

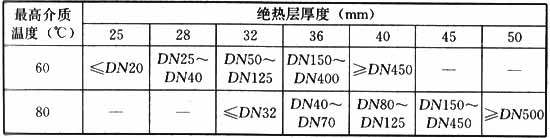

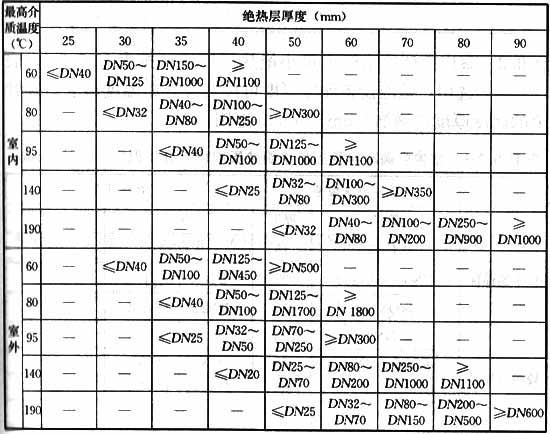

D.0.1 热价35元/GJ相当于城市供热；热价85元/GJ相当于天然气供热。表D.0.1的制表条件为：

1 按经济厚度计算，还贷期6年，利息10％，使用期120d(2880h)。

2 柔性泡沫橡塑导热系数按下式计算：

式中：

λ——导热系数[W/(m·K)]；

tm——绝热层平均温度℃。

3 离心玻璃棉导热系数按下式计算：

4 室内环境温度20℃，风速0m/s。

5 室外环境温度0℃，风速3m/s；当室外温度非0℃时，实际采用的绝热厚度按下式修正：

式中：

δ——室外环境温度0℃,时的查表厚度(mm)；

To——管内介质温度(℃)；

Tw——实际使用期室外平均环境温度(℃)。

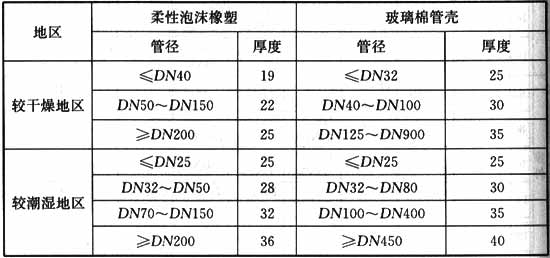

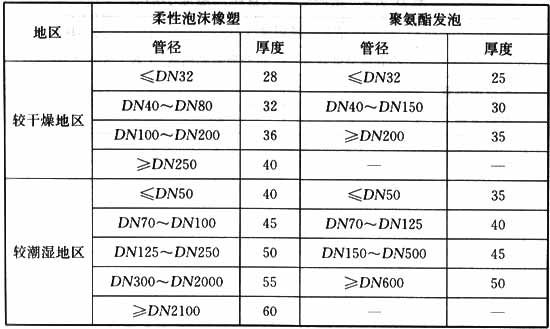

D.0.2 较干燥地区，指室内机房环境温度不高于31℃、相对湿度不大于75％；较潮湿地区，指室内机房环境温度不高于33℃、相对湿度不大于80％；各城市或地区可对照使用。表D.0.2的制表条件为：

1 按同时满足经济厚度和防结露要求计算绝热厚度。冷价75元/GJ，还贷期6年，利息10％；使用期120d(2880h)。

2 柔性泡沫橡塑、离心玻璃棉导热系数计算公式应符合本标准第D.0.1条规定；聚氨酯发泡导热系数应按下式计算：

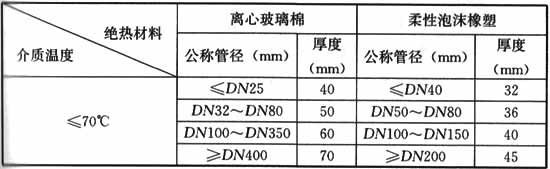

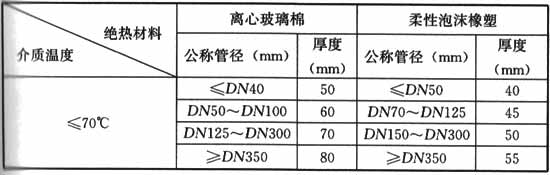

D.0.3 表D.0.3的制表条件为：

1 柔性泡沫橡塑、离心玻璃棉导热系数计算公式同式(10)、式(11)；

2 环境温度5℃，热价85元/GJ，还贷期6年，利息10％。

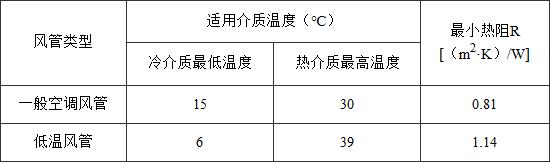

D.0.4 表D.0.4的制表条件为：

1 室内环境温度：供冷风时，26℃；供暖风时，温度20℃；

2 冷价75元/GJ，热价85元/GJ。
