附录G 主要工艺设备排列尺寸

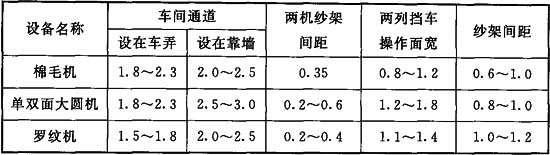

G.0.1 纬编圆机(伞形纱架)排列尺寸可按表G.0.1选用。

表G.0.1 纬编圆机(伞形纱架)排列尺寸(m)

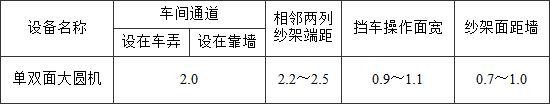

G.0.2 纬编圆机(落地纱架)排列尺寸可按表G.0.2选用。

表G.0.2 纬编圆机(落地纱架)排列尺寸(m)

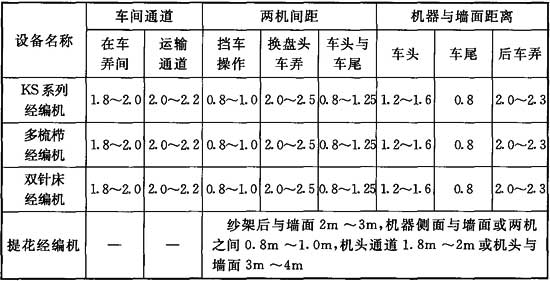

G.0.3 经编机排列尺寸可按表G.0.3选用。

表G.0.3 经编机排列尺寸(m)

G.0.4 整经机排列尺寸可按表G.0.4选用。

表G.0.4 整经机排列尺寸(m)

G.0.5 横机排列尺寸可按表G.0.5选用。

表G.0.5 横机排列尺寸(m)

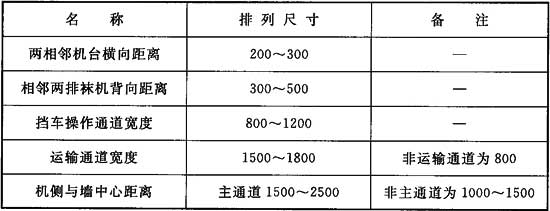

G.0.6 单针筒袜机排列尺寸可按表G.0.6选用。

表G.0.6 单针筒袜机排列尺寸(mm)

注：织袜主机各机型外形尺寸长度为700mm～1000mm，宽度为670mm～970mm。现以单针筒绣花袜机为例列出排列间距，其余机型进行工艺设备布置时可按此执行。

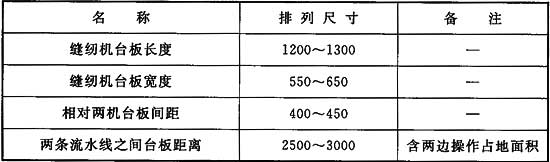

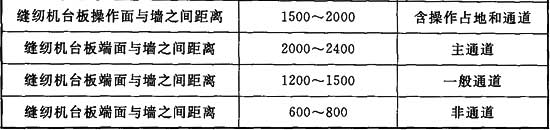

G.0.7 缝纫机相对式排列尺寸可按表G.0.7选用。

表G.0.7 缝纫机相对式排列尺寸(mm)

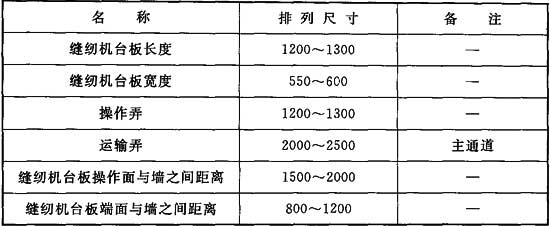

G.0.8 缝纫机课桌式排列尺寸可按表G.0.8选用。

表G.0.8 缝纫机课桌式排列尺寸(mm)

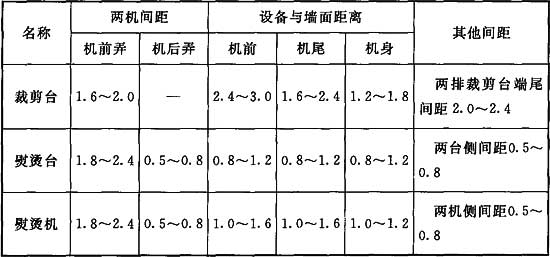

G.0.9 裁剪及熨烫设备排列尺寸可按表G.0.9选用。

表G.0.9 裁剪及熨烫设备排列尺寸(m)
