附录C 烟气冷却相关计算

C.0.1 烟气的散热量应按下式进行计算：

q＝Q0×[c1T1-(1＋K)×c2T2]＋K×Q0×ck×TK （C.0.1）

式中：

q——烟气需散去的热量（kJ/h）；

Q0——进入冷却设备的标况烟气量（Nm3/h）；

c1——冷却前烟气热容[kJ/(Nm3·℃)]；

T1——冷却前烟气温度（℃）；

K——冷却设备漏风率（以小数表示）；

c2——冷却后烟气热容[kJ/(Nm3·℃)]；

T2——冷却后烟气温度（℃）；

ck——空气热容[kJ/(Nm3·℃)]；

TK——空气温度（℃）。

C.0.2 烟气和冷却介质的温度差应按下式计算：

△T＝[(T1－T11)－(T2－T22)]/2.3lg[(T1－T11)/(T2－T22)] （C.0.2）

式中：

△T——烟气和冷却介质的温度差（℃）；

T11——冷却介质在烟气进口处的温度（℃）；

T22一一冷却介质在烟气出口处的温度（℃）。

C.0.3 所需冷却设备的传热面积应按下式计算：

F＝q/(3.6×△T×k) （C.0.3）

式中：

F——所需冷却设备的传热面积（m2）；

k——传热系数[W/(m2·℃)]。

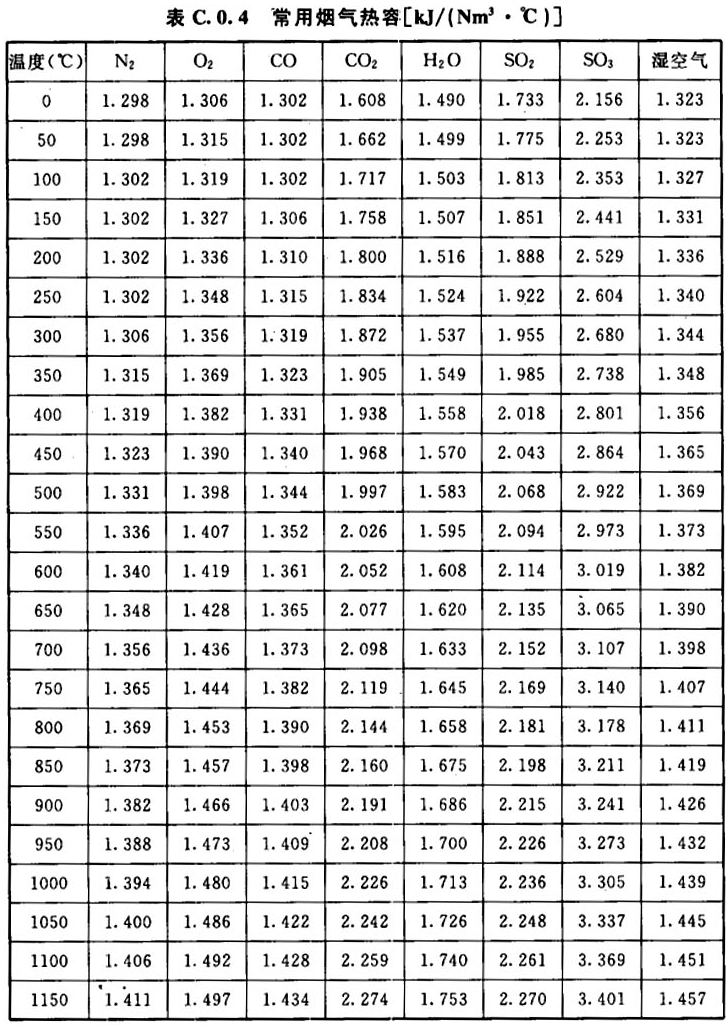

C.0.4 常用烟气热容应符合表C.0.4的规定。
