附录A 重力分离器的计算公式

A.0.1 立式重力分离器的直径可按下式计算：

式中：D——分离器内径(m)；

qv——标准参比条件下气体流量(m3/h)；

T——操作温度(K)；

Z——气体压缩因子；

P——操作压力(绝)(MPa)；

Wo——液滴沉降速度[按本规范公式A.0.3-1计算](m/s)；

K1——立式分离器修正系数，一般取K1＝0.8。

A.0.2 卧式重力分离器的直径可按下式计算：

式中：K2——气体空间占有的空间面积分率，按表A.0.2取值；

K3——气体空间占有的高度分率，按表A.0.2取值；

K4——长径比。当P≤1.8MPa时，K4取3.0；1.8MPa＜P≤3.5MPa时，K4取4.0；P＞3.5MPa时，K4取5.0。

式中其他符号意义与本规范公式A.0.1中相同。

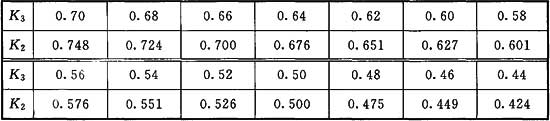

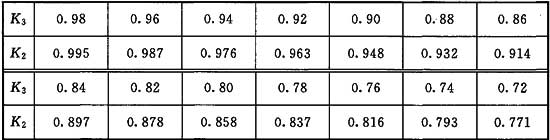

表A.0.2 气体空间占有的空间面积分率K2和高度分率K3的关系表

A.0.3 液滴在分离器中的沉降速度可按下列公式计算：

式中：Wo——液滴在分离器中的沉降速度(m/s)；

g——重力加速度，g＝9.81m/s2；

dL——液滴直径，取60×10-6m～100×10-6m；

ρL——液体的密度(kg/m3)；

ρG——气体在操作条件下的密度(kg/m3)；

f——阻力系数。用公式A.0.3-2计算f·(Re2)，再查本规范附录B得出f值。

μG——气体在操作条件下的黏度(Pa·s)。

A.0.4 分离器内通过丝网捕雾器的设计速度，宜取丝网最大允许速度的75％。气体通过丝网最大允许速度可按下式计算：

式中：vmax——气体通过丝网最大允许速度(m/s)；

KSB——桑得斯-布朗(Souders-Brown)系数，KSB可按现行行业标准《油气分离器规范》SY/T 0515取值。

式中其他符号的意义与本规范公式A.0.3-1中相同。
