附录B 竖直地埋管换热器的设计计算


B.0.1 竖直地埋管换热器的热阻计算宜符合下列要求:

1 传热介质与U形管内壁的对流换热热阻可按下式计算:

标准附图

式中 Rf——传热介质与U形管内壁的对流换热热阻(m·K/W);

di——U形管的内径(m);

K——传热介质与U形管内壁的对流换热系数[W/(㎡·K)]。

2 U形管的管壁热阻可按下列公式计算:

标准附图

式中 Rpe——U形管的管壁热阻(m·K/W);

λp——U形管导热系数[W/(m·K)];

do——U形管的外径(m);

de——U形管的当量直径(m);对单U形管,n=2;对双U形管,n=4。

3 钻孔灌浆回填材料的热阻可按下式计算:

标准附图

式中 Rb——钻孔灌浆回填材料的热阻(m·K/W);

λb——灌浆材料导热系数[W/(m·K)];

db——钻孔的直径(m)。

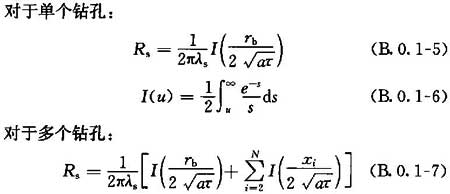

4 地层热阻,即从孔壁到无穷远处的热阻可按下列公式计算:

标准附图

式中 Rs——地层热阻(m·K/W);

I——指数积分公式,可按公式(B.0.1-6)计算;

λs——岩土体的平均导热系数[W/(m·K)];

a——岩土体的热扩散率(㎡/s);

rb——钻孔的半径(m);

τ——运行时间(s);

xi——第i个钻孔与所计算钻孔之间的距离(m)。

5 短期连续脉冲负荷引起的附加热阻可按下式计算:

标准附图

式中 Rsp——短期连续脉冲负荷引起的附加热阻(m·K/W);

τp——短期脉冲负荷连续运行的时间,例如8h。

B.0.2 竖直地埋管换热器钻孔的长度计算宜符合下列要求:

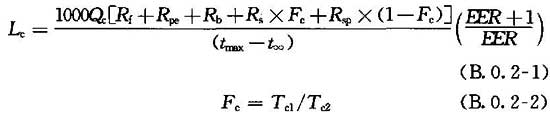

1 制冷工况下,竖直地埋管换热器钻孔的长度可按下式计算:

标准附图

式中 Lc——制冷工况下,竖直地埋管换热器所需钻孔的总长度(m);

Qc——水源热泵机组的额定冷负荷(kW);

EER——水源热泵机组的制冷性能系数;

tmax——制冷工况下,地埋管换热器中传热介质的设计平均温度,通常取33~36℃;

t∞——埋管区域岩土体的初始温度(℃);

Fc——制冷运行份额;

Tc1——一个制冷季中水源热泵机组的运行小时数,当运行时间取一个月时,Tc1为最热月份水源热泵机组的运行小时数;

Tc2——一个制冷季中的小时数,当运行时间取一个月时,Tc2为最热月份的小时数。

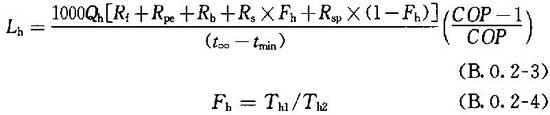

2 供热工况下,竖直地埋管换热器钻孔的长度可按下式计算:

标准附图

式中 Lh——供热工况下,竖直地埋管换热器所需钻孔的总长度(m);

Qh——水源热泵机组的额定热负荷(kW);

COP——水源热泵机组的供热性能系数;

tmin——供热工况下,地埋管换热器中传热介质的设计平均温度,通常取—2~6℃;

Fh——供热运行份额;

Th1——一个供热季中水源热泵机组的运行小时数;当运行时间取一个月时,Th1为最冷月份水源热泵机组的运行小时数;

Th2——一个供热季中的小时数;当运行时间取一个月时,Th2为最冷月份的小时数。

条文说明

B.0.1 为了便于工程计算,几种典型土壤、岩石及回填料的热物性可参考表3确定。表3引自《2003 ASHRAE HANDBOOK HVAC Applications》中Geothermal Energy一章。

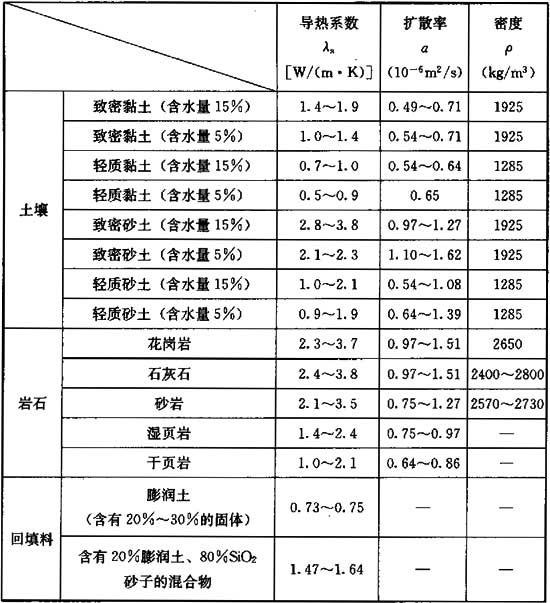

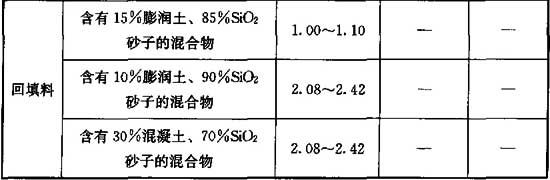

表3 几种典型土壤、岩石及回填料的热物性

标准附图

标准附图

B.0.2 地埋管换热器中传热介质的设计平均温度的选取,应符合本规范第4.3.5A条的规定。
