附录B 浅圆仓贮料压力计算公式

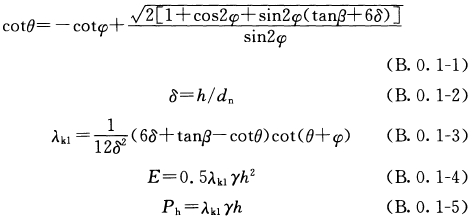

B.0.1 当仓壁顶面以上的贮料为锥体、破裂面通过仓的中线（图B.0.1）时，贮料作用于浅圆仓仓壁上的侧压力可按下列公式计算：
图B.0.1 仓壁顶面以上的贮料为锥体的破裂面示意
式中：
E——侧压力总值（N）；
λk1——贮料作用于仓壁上的侧压力系数；
δ——战圆仓的高径比；
θ——贮料的破裂角。

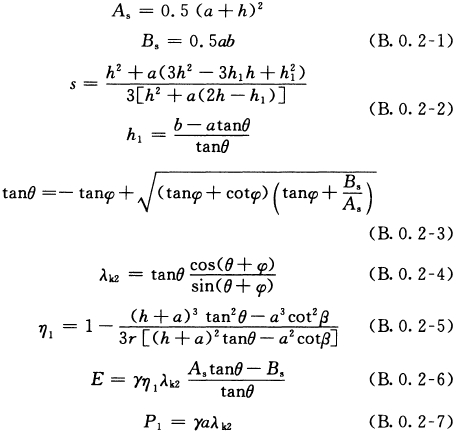

B.0.2 当仓壁顶面以上的贮料为截锥体、破裂面不通过仓中线（图B.0.2）时，贮料作用于仓壁上的侧压力按下列公式计算：

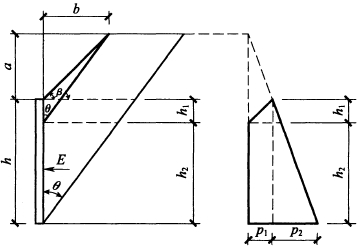

图B.0.2 仓壁顶面以上贮料为截锥体的破裂面及侧压力示意
式中：
s——图B.0.2中E至底边的距离（mm）；
E——侧压力总值（N）；
a、b——仓壁顶面以上贮料锥体的尺寸（mm）；
λk2——贮料作用于仓壁上的侧压力系数；
η1——修正系数；
r——钢筒仓的半径（mm）。

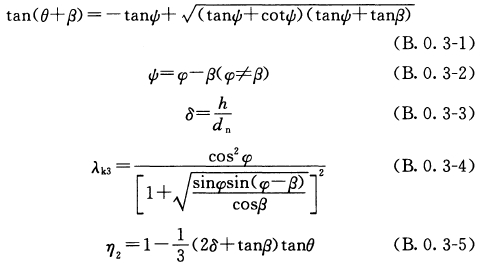

B.0.3 当仓壁顶面以上贮料为锥体、破裂面不通过仓中线时（图B.0.3），贮料作用于仓壁上的侧压力按下列公式计算：
图B.0.3 仓壁顶面以上贮料为锥体的破裂面及侧压力示意
式中：
θ0——破裂面交于仓顶锥体贮料锥顶时的破裂角；
λk3——贮料作用于仓壁上的侧压力系数；
δ——浅圆仓的高径比；
η2——修正系数。
B.0.1～B.0.3 对于大型浅圆仓，贮料作用于仓壁上的侧压力，可采用本附录的公式计算。在计算贮料作用于仓壁上的侧压力时，以上公式中未计入贮料对仓壁产生的摩擦力。计算地基承载力时，可计入贮料对仓壁的摩擦力。当有实践经验时，亦可采用其他计算方法计算。
基于本规范第B.0.1～B.0.3条，确定计算浅圆仓仓壁侧压力的基本步骤如下：
1 首先由公式（B.0.1-1）计算θ，计为θ1；
2 再由公式（B.0.3-6）计算θ0；
3 比较θ1和θ0的大小。若θ1＞θ0，说明破裂面通过仓的中线，则应按公式（B.0.1-3）计算λk1，并按公式（B.0.1-4）、（B.0.1-5）分别计算仓壁总侧压力及仓壁不同高度的侧压力分布；若θ1≤θ0，说明破裂面不通过仓的中线，应按本规范第B.0.3条确定仓壁侧压力的分布；
4 当θ1≤θ0时，按公式（B.0.3-1）计算θ，计为θ3；
5 若θ3小于等于θ0，则取θ＝θ3，并代入公式（B.0.3-5）计算修正系数η2；若θ3＞θ0，则取θ＝θ0，并代入公式（B.0.3-7）计算修正系数η2；
6 按公式（B.0.3-4）计算λk3，并按公式（B.0.3-7）、（B.0.3-8）分别计算仓壁总侧压力及仓壁不同高度的侧压力。
