7.7 冷凝废液收集管路

7.7.1 废液管路材质应符合设计要求，设计无要求时，管路材质应与排气介质相适应。

7.7.2 废液管路安装应符合本规范第5章的规定。

Ⅰ 主控项目

7.7.3 酸排气、碱排气、水汽排气等有冷凝废液产生的系统应按设计要求设置坡度，设计无要求时，坡度宜按3‰～5‰设置。

检查数量：抽查20％，至少一个系统。

检查方法：检查施工记录以及测量，观察检查。

7.7.4 风管应按设计要求设置废液排放点，设计无要求时，水平管路上两个排放点间距不得大于30m。

检查数量：抽查20％，至少一个系统。

检查方法：核查设计文件，测量，观察检查。

7.7.5 风管转弯处、分支处、垂直管路上弯处应设置排放点。

检查数量：抽查20％，至少一个系统。

检查方法：观察检查。

Ⅱ 一般项目

7.7.6 废液排放点单独设置时，每个点应设置2个关断阀门和1个储液槽(图7.7.6)。

检查数量：抽查20％，至少一个系统。

检查方法：观察检查。

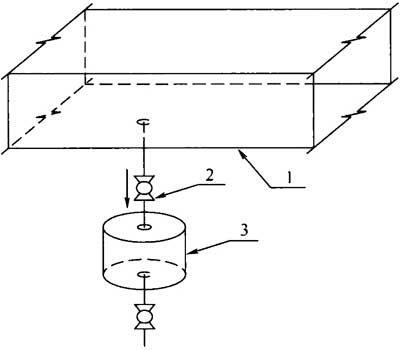

图7.7.6 独立储液槽示意图

1-排气风管；2-废液排放管；3-储液槽

7.7.7 废液产生量大、排放点多时，排液点宜集中设置，每个独立排液点应设置存水弯后汇入总管，存水弯高度不得低于风管系统内压力；废液总管坡度不应小于3‰(图7.7.7)。

检查数量：抽查20％，至少一个系统。

检查方法：核查设计文件，测量，观察检查。

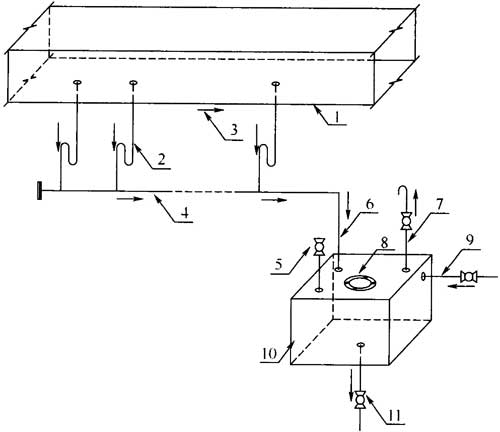

图7.7.7 集中式废液收集示意图

1-排气风管；2-废液排放存水弯；3-风管坡向；4-废液排放总管；5-预留口；

6-废液进口；7-进气口；8-检查口；9-自来水进口；10-储液槽；11-废液排放管

7.7.8 废液关断阀宜采用球阀，不宜采用截止阀、闸阀和蝶阀。

检查数量：抽查20％，至少一个系统。

检查方法：核查设计文件，测量，观察检查。
