附录C 转台天线结构主要性能检测验收方法

C.0.1 方位轴与大地水平面的垂直度检测方法应符合下列要求：

1 应将合像水平仪放置在天线座方位检测的基准面上，并应调整好水平仪零点。

2 应通过程序引导或手动控制天线座方位转动。根据设备的方位转动范围，应每转30°停下来，分别记下天线座的方位角Ai和水平仪的读数βi，应至少正转两次、反转一次。

3 应按表C.0.1的格式填入数据。

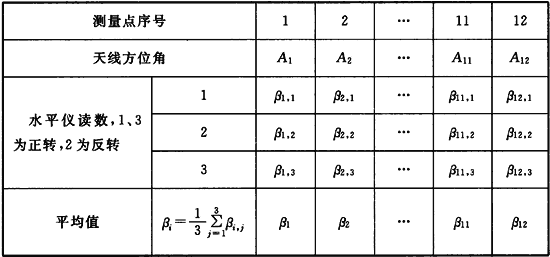

表C.0.1 天线座垂直度测试数据

4 任意方位角Ai点垂直度误差可按下列公式进行计算：

式中：△——水平仪读数误差的均值(°)；

θM——天线座最大不水平角(°)，可按式(C.0.1-2)计算；

AM——天线座最大不水平角所处的方位角(°)，可按式(C.0.1-3)计算；

σ——水平仪读数误差的零均值的随机误差量(°)。

C.0.2 天线机械传动精度的检测可采用测角仪静态测量方法，并应符合下列要求：

1 传动精度可采用测角仪静态测量方法。

2 根据转动范围开启电机，应每隔至少10°停下来，精确测量方位、俯仰轴转过的实际角度，与方位、俯仰轴的理论计算转角相比较，得出误差值。

3 测量点不应少于10个，并应逐点测量做出误差曲线，按随机误差分布的计算方法求出传动精度。

C.0.3 天线主反射面精度检测方法应符合下列要求：

1 天线安装检测精度宜优于天线主反射面精度的1/3。

2 天线主反射面精度检测设备可采用经纬仪、全站分析仪、激光跟踪仪。

3 应将检测设备安装在相应的检测工装上，根据技术要求的检测点数量，测量天线主反射面上的检测点数据，并应将检测数据与理论数据进行比较，按随机误差分布的计算方法求出反射面精度。

C.0.4 天线转动检测方法应符合下列要求：

1 天线转动检测应在伺服设备安装完毕后进行。

2 应设置不同转速，用伺服设备转动天线，并应根据伺服设备上的电压和电流大小检测天线转动有无过载情况，电机、减速箱是否运转平稳。

C.0.5 馈源网络接口检测方法应符合下列要求：

1 馈源网络接口应根据不同的天线工作频率分别进行检测。

2 C频段馈源接收口应采用BJ40法兰，发射口应采用BJ70法兰。

3 Ku频段馈源接收口应采用BJ120法兰，发射口应采用BJ120法兰。

4 将射频设备、波导与馈源网络对接，其内腔及法兰连接应匹配良好。
