4 系统接地的型式

系统接地型式以拉丁字母作代号，其意义为：

第—个字母表示电源端与地的关系

T——电源端有一点直接接地；

I——电源端所有带电部分不接地或有一点通过阻抗接地。

第二个字母表示电气装置的外露可导电部分与地的关系：

T——电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点；

N——电气装置的外露可导电部分与电源端接地点有直接电气连接。

短横线（-）后的字母用来表示中性导体与保护导体的组合情况：

S——中性导体和保护导体是分开的；

C——中性导体和保护导体是合一的：

系统接地有下述几种型式。

4.1 TN系统

电源端有一点直接接地，电气装置的外露可导电部分通过保护中性导体或保护导体连接到此接地点。

根据中性导体和保护导体的组合情况，TN系统的型式有以下三种：

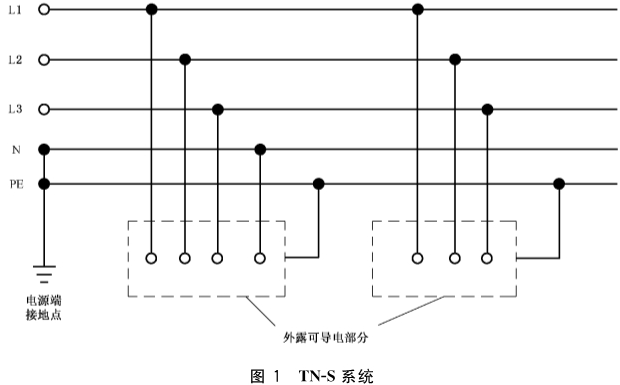

a） TN-S系统：整个系统的中性导体和保护导体是分开的（见图1）。

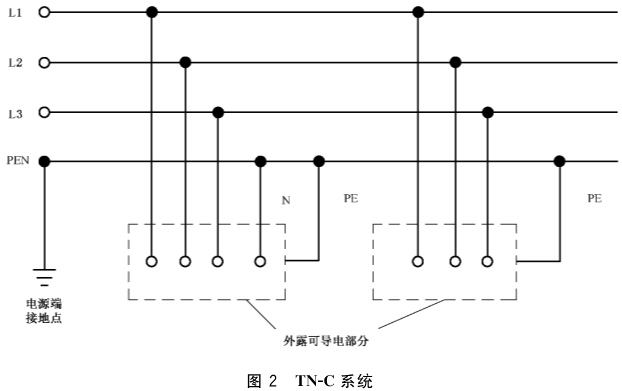

b） TN-C系统：整个系统的中性导体和保护导体是合一的（见图2）。

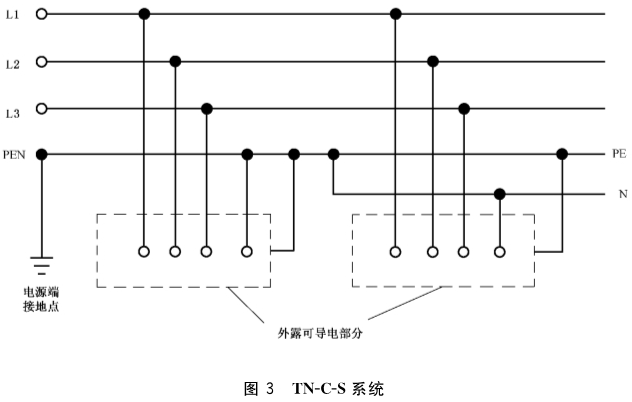

c） TN-C-S系统：系统中一部分线路的中性导体和保护导体是合一的（见图3）。

4.2 TT系统

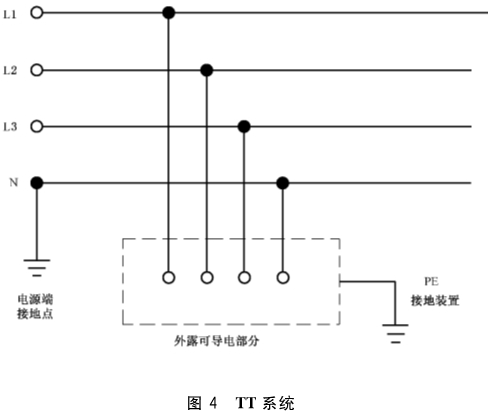

电源端有一点直接接地，电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点（见图4）。

4.3 IT系统

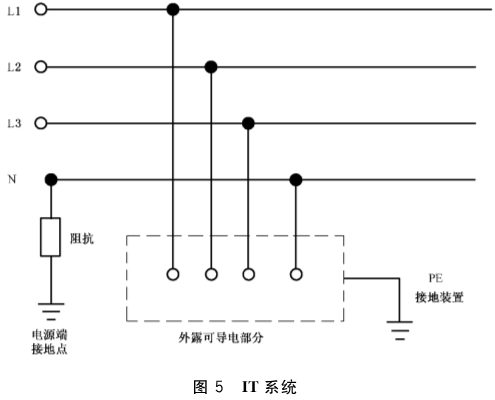

电源端的带电部分不接地或有一点通过阻抗接地，电气装置的外露可导电部分直接接地（见图5）。
