C.2 引下线施工图示

C.2.1 混凝土内钢筋之间连接的施工应符合图C.2.1-1、图C.2.1-2的要求。

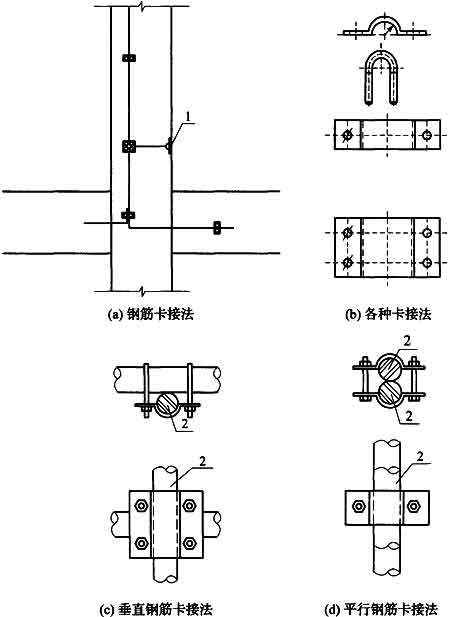

图C.2.1-1 混凝土内钢筋之间的卡接

1-预埋接地端子板；2-钢筋

图C.2.1-2 混凝土内钢筋之间的连接

1-圆钢或扁钢；2-焊缝；3-软钢线

C.2.2 引下线与作为接闪器的金属屋面的电气连接施工应符合图C.2.2的要求。

图C.2.2 金属屋面与引下线连接

1-铅垫板；2-铁板；3-金属屋面；4-引下线；5-螺栓；6-焊接；7-焊有引下线的铁板

C.2.3 专设接闪带与引下线之间的连接施工应符合图C.2.3的要求。

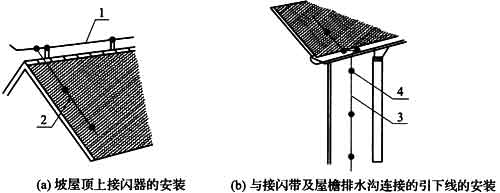

图C.2.3 引下线的安装施工

1-水平接闪带；2-坡面接闪带；3-引下线；4-引下线支架
