附录A 侧压力和牵引力的常用计算公式

A．0．1 侧压力应按下式计算：

式中：P一一侧压力(N/m)；

T一一牵引力(N)；

R——弯曲半径(m)。

A．0．2 水平直线牵引力应按下式计算：

A．0．3 倾斜直线牵引力应按下列公式计算：

A．0．4 水平弯曲牵引力应按下式计算：

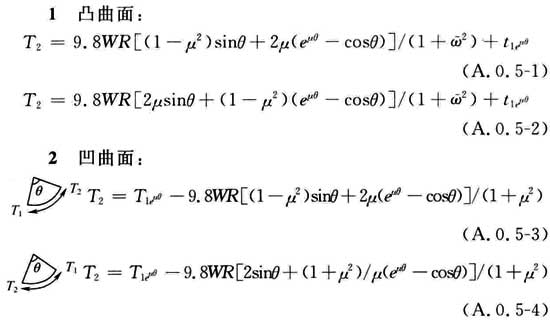

A．0．5 垂直弯曲牵引力应按下列公式计算：

式中：μ——摩擦系数，按表A．0．5取值；

W——电缆每米重量(kg/m)；

L——电缆长度(m)；

θ1——电缆作直线倾斜牵引时的倾斜角(rad)；

θ——弯曲部分的圆心角(rad)；

T1——弯曲前牵引力(N)；

T2——弯曲后牵引力(N)；

R——电缆弯曲时的半径(m)。

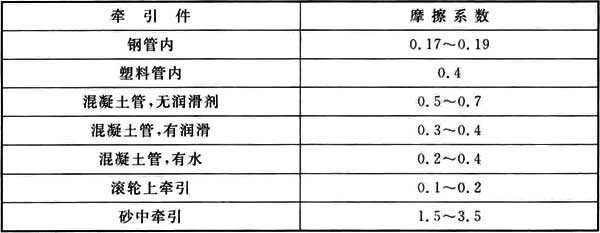

表A．0．5 各种牵引件下的摩擦系数

注：混凝土管包括石棉水泥管。
