附录B 焊接粮食钢板筒仓仓壁洞口应力计算

B.0.1 焊接粮食钢板筒仓仓壁洞口形状为正方形或矩形，正方形、矩形洞口周边在拉、压力作用下应力参数(图B.0.1)应符合表B.0.1-1～表B.0.1-3的规定。

图B. 0. 1 洞口应力参数示意图

α——作用力p与洞口中心水平轴的夹角；

θ——洞口周边各点与洞口中心水平轴的夹角；

σθ——与洞口周边法线正交的洞边应力。

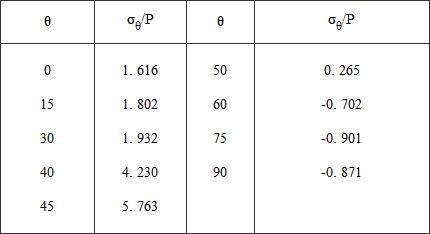

表B. 0. 1-1 当α=π/2时正方形洞口的σθ/P值

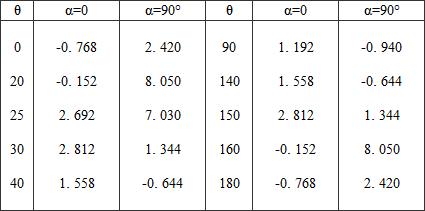

表B. 0. 1-2 在边比a/b=5的矩形洞口条件下σθ/P值

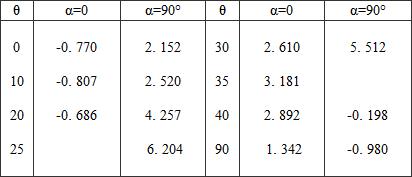

表B. 0. 1-3 在边比a/b≌3. 2的矩形洞口条件下σθ/P值

注：该表适用于仓径大于15m的仓壁落地的筒仓仓壁上的洞口。
