附录E（规范性附录） 房间空气调节器测试用焓差实验室

E.1 概述

本附录给出了房间空气调节器试验用焓差实验室设计、建设过程中的特殊要求。

E.2 总平面设计

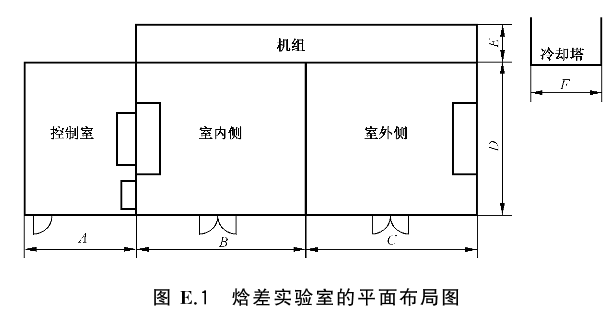

从承重、样品搬运和安装等因素考虑，焓差实验室宜建在较低的楼层，一层最为合适，平面布局图如图E.1所示。

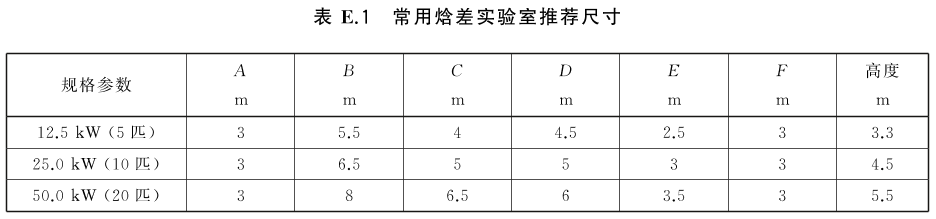

常用焓差实验室的推荐尺寸见表E.1。

水冷冷却塔有较大噪声，宜安装在户外。

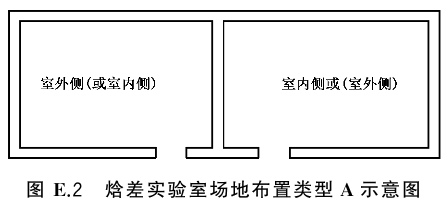

焓差实验室室内侧和室外侧布置结构通常有两种，如图E.2、图E.3所示，其中图E.2布置最为常见。

E.3 建筑设计

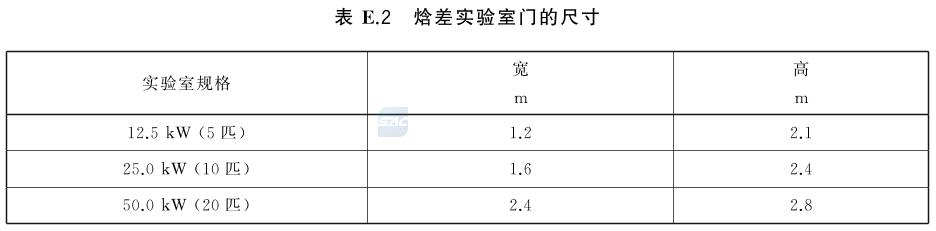

焓差实验室室内侧和室外侧均应设置观察用玻璃窗，其尺寸（宽×高）应不小于0.4m×0.3m。焓差实验室室内侧和室外侧的门，推荐尺寸如表E.2所示。

焓差实验室门口宜留有斜坡，用于进出样品。焓差实验室应预留放置样品的区域，根据实验室样品流转情况预算放置样品的区域面积，按照每个样品1.5㎡的比例进行计算，放置样品区域应不小于20㎡。焓差实验室地面承重能力应不小于5kN/㎡。

E.4 安全和防护

焓差实验室的门应配备警示牌，确保门只有操作或授权人员可打开。压缩机系统应安装在焓差实验室外面，需要保持隔离，且应贴出安全警示。焓差实验室风量排风口应安装防护罩。冷却塔应装有防护措施，确保机械安全，防止树叶等杂物进入。

E.5 采暖、通风、空气调节和制冷

实验室的检测操作区域应提供充分照明，实验室照明度应不低于250lx。样品在试验之前需要进行预处理，实验室应能达到20℃±5℃的环境温度要求。焓差实验室温度梯度应小于2℃/m。控制室宜单独装有2.5kW（1匹）以上冷暖空调。

E.6 气体供应

焓差实验室应有压缩气体，电气实验室如能集中供气，则按集中供气的要求进行设计和建设。

E.7 给水排水和污水处理

试验中需要用到水，实验室应提供额定水流量不小于1t/h的水源。

实验室应留有排水口，用于排出废水。

E.8 电气

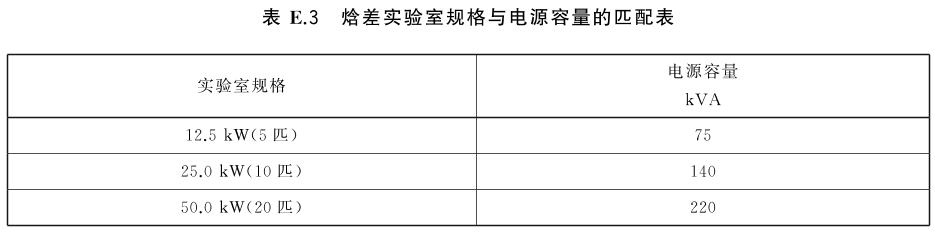

实验室电源容量设计应与焓差实验室规格相匹配。宜参照表E.3的规格进行设计。

动力电源应引入焓差实验室内部的插座。焓差实验室外部需要配备市电插座。

E.9 消防

除焓差实验室宜配备至少两个干粉灭火器，本部分8.6.3内容均适用。
