附录A （规范性附录）管路连接件型式尺寸

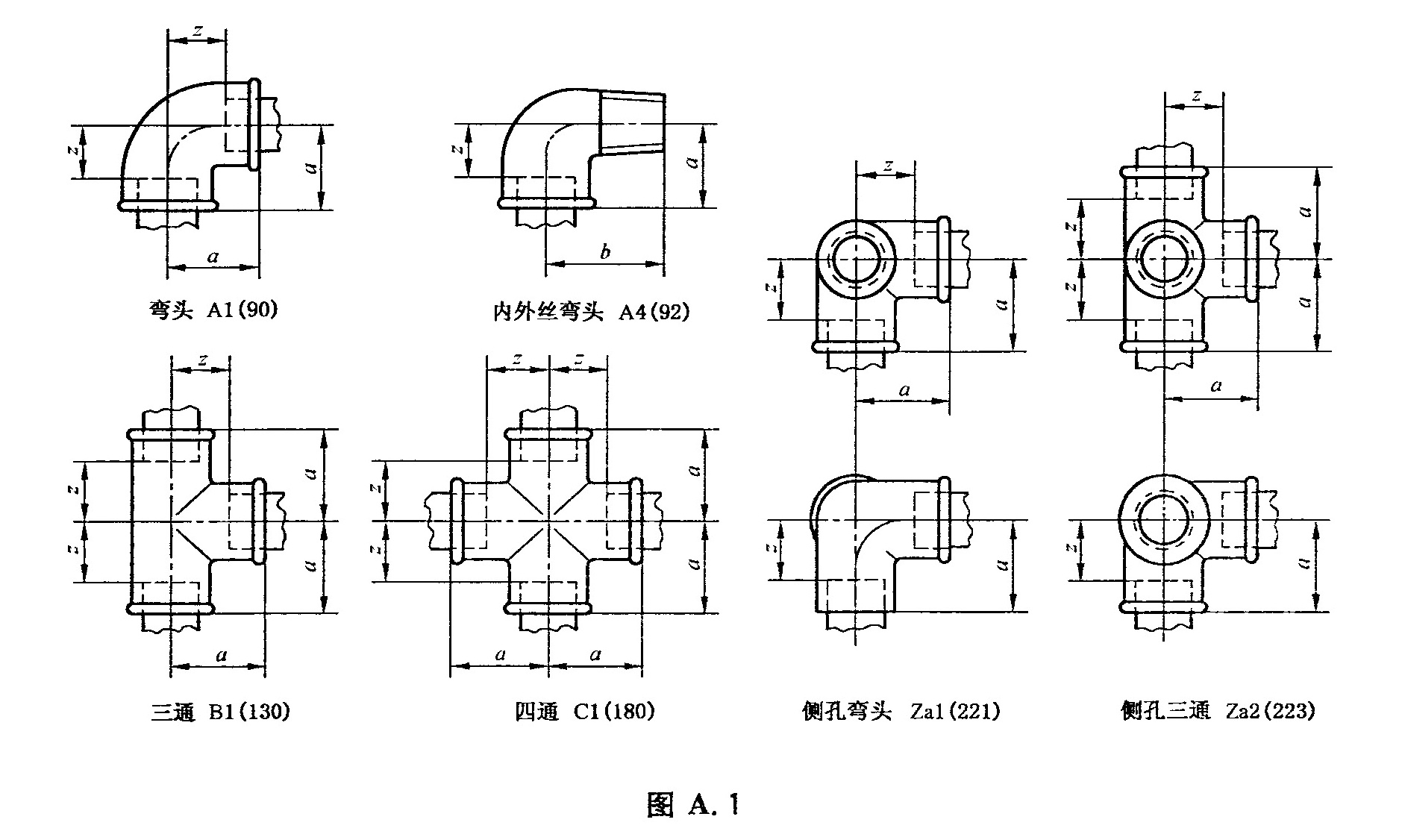

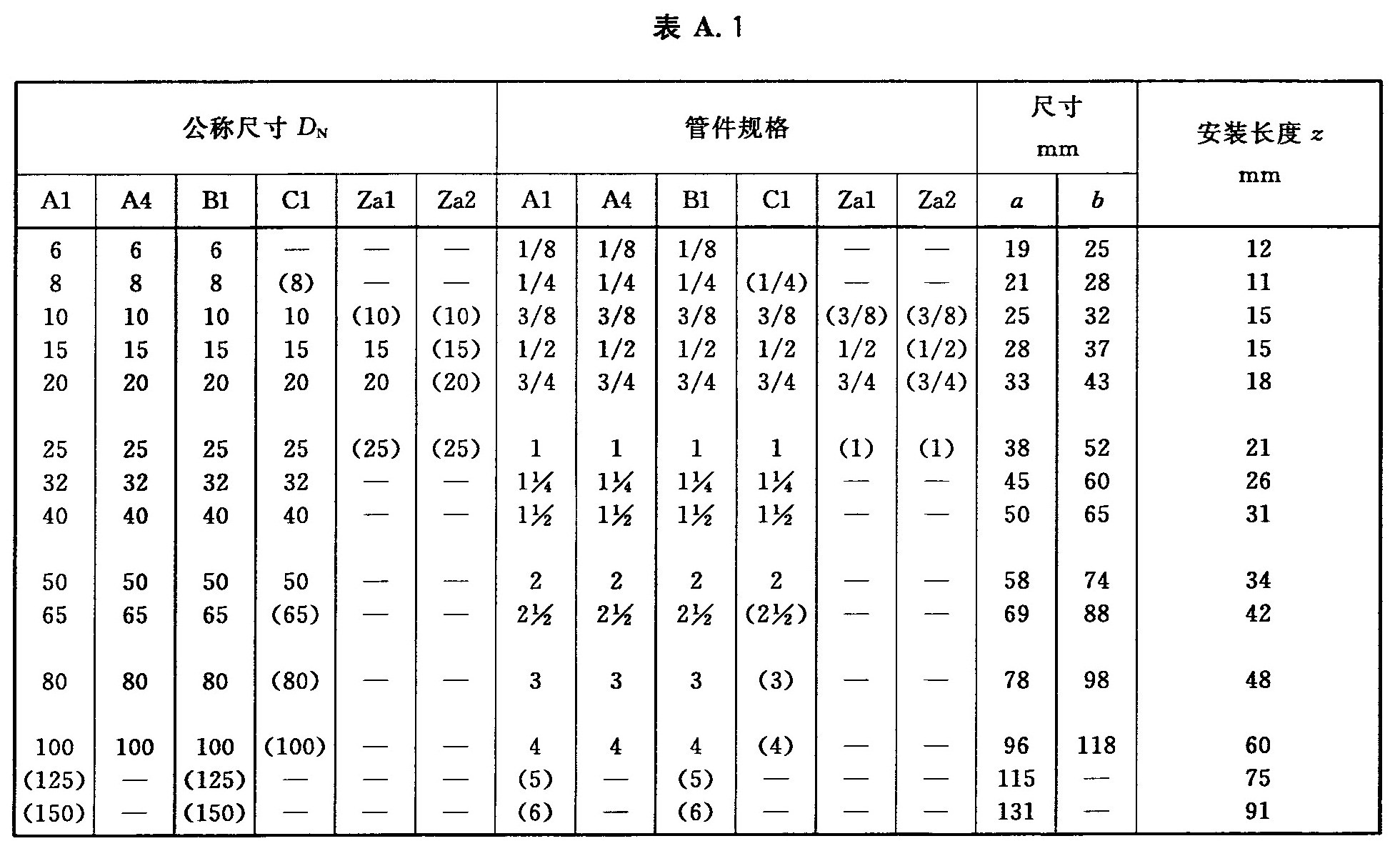

A.1 弯头、三通、四通型式尺寸应符合图A.1、表A.1的规定。

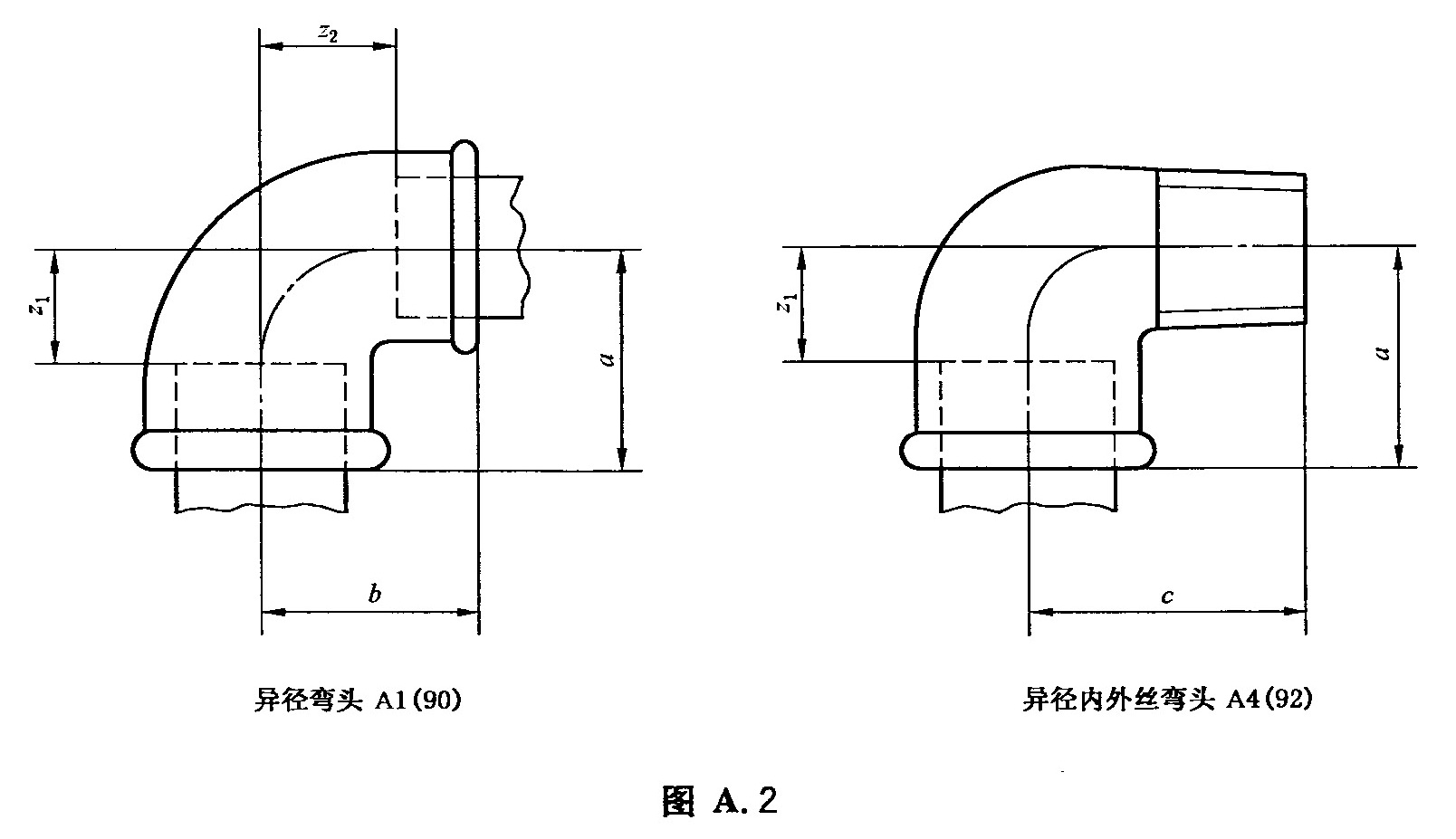

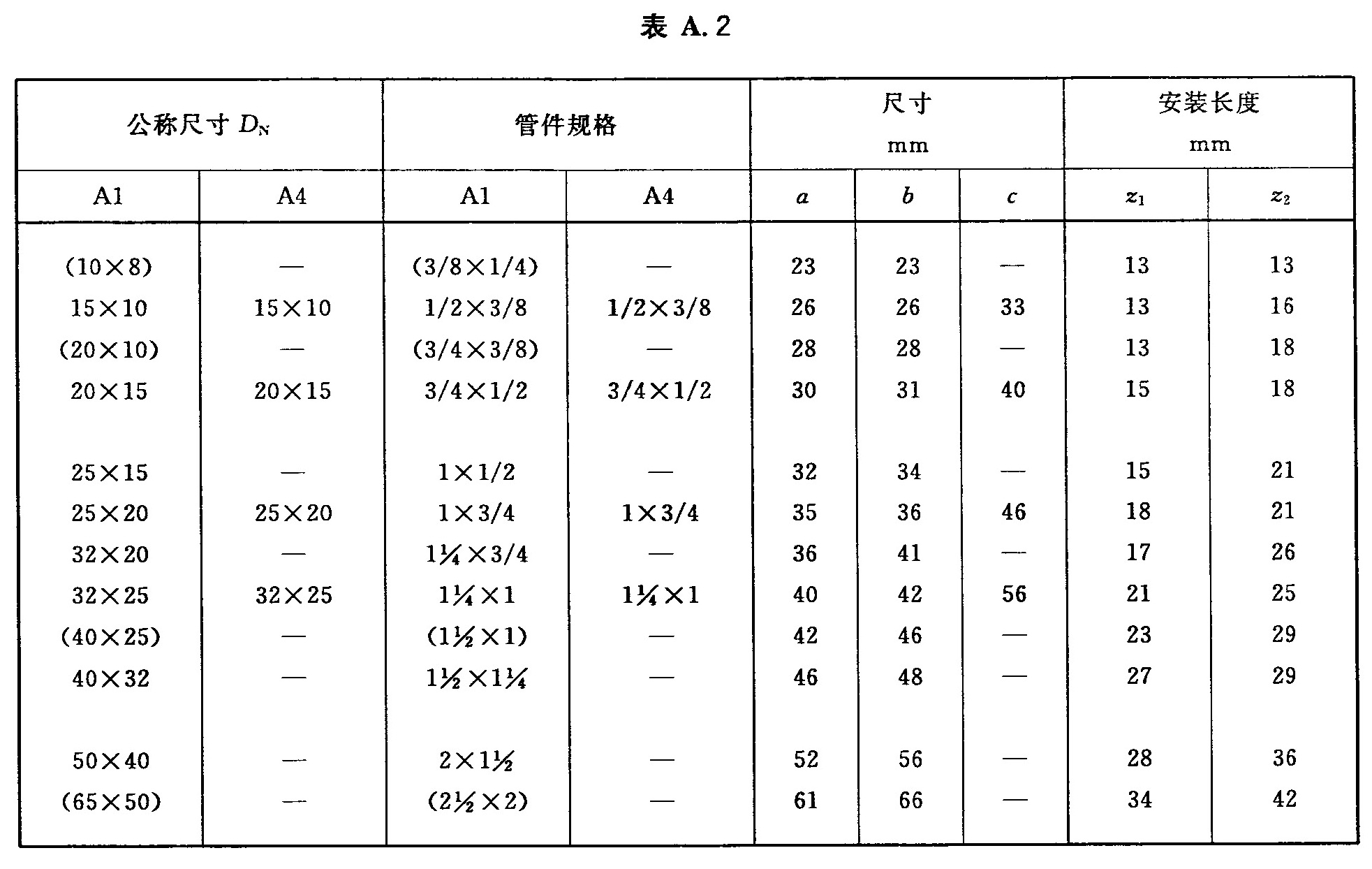

A.2 异径弯头型式尺寸应符合图A.2、表A.2的规定。

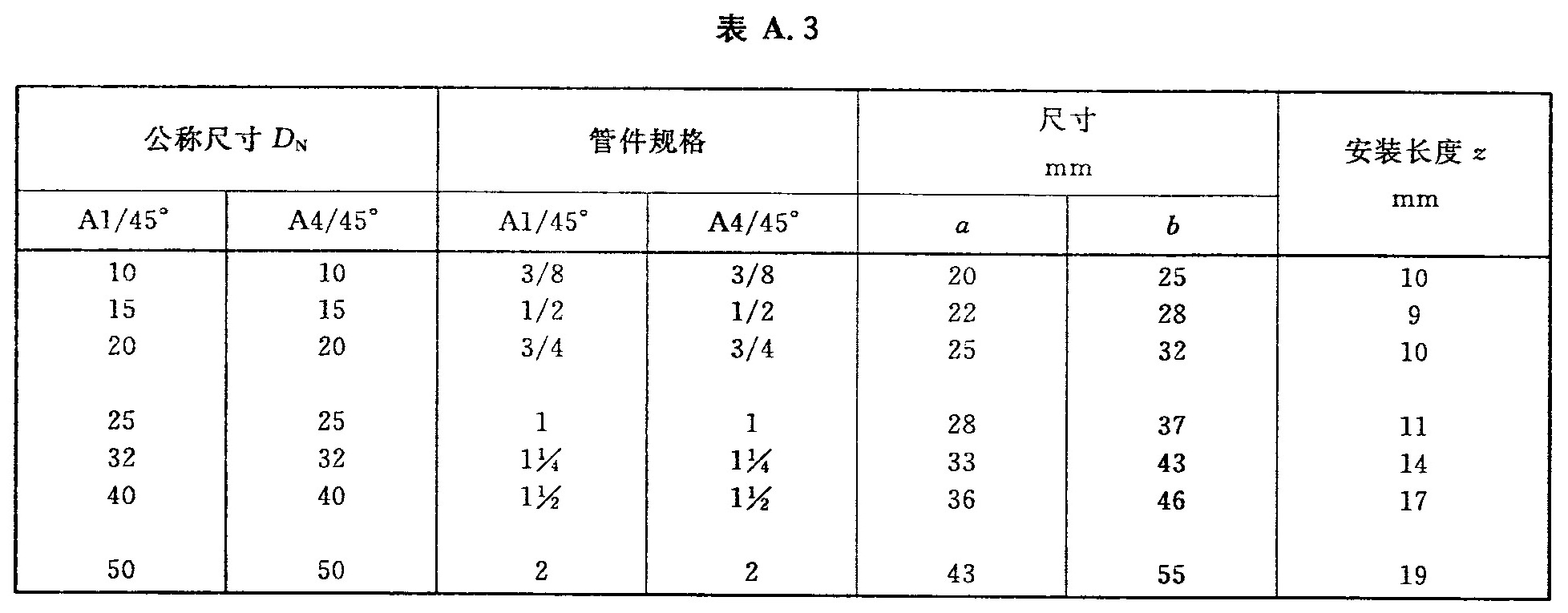

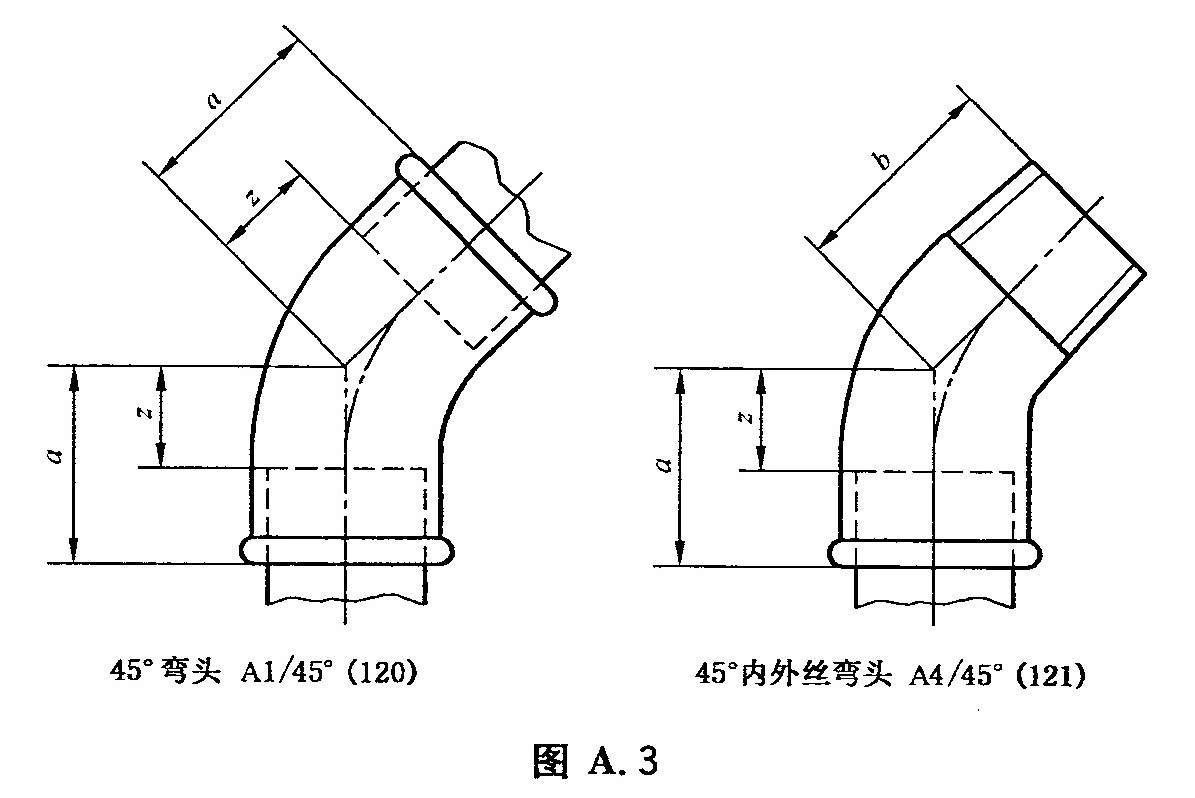

A.3 45°弯头型式尺寸应符合图A.3、表A.3的规定。

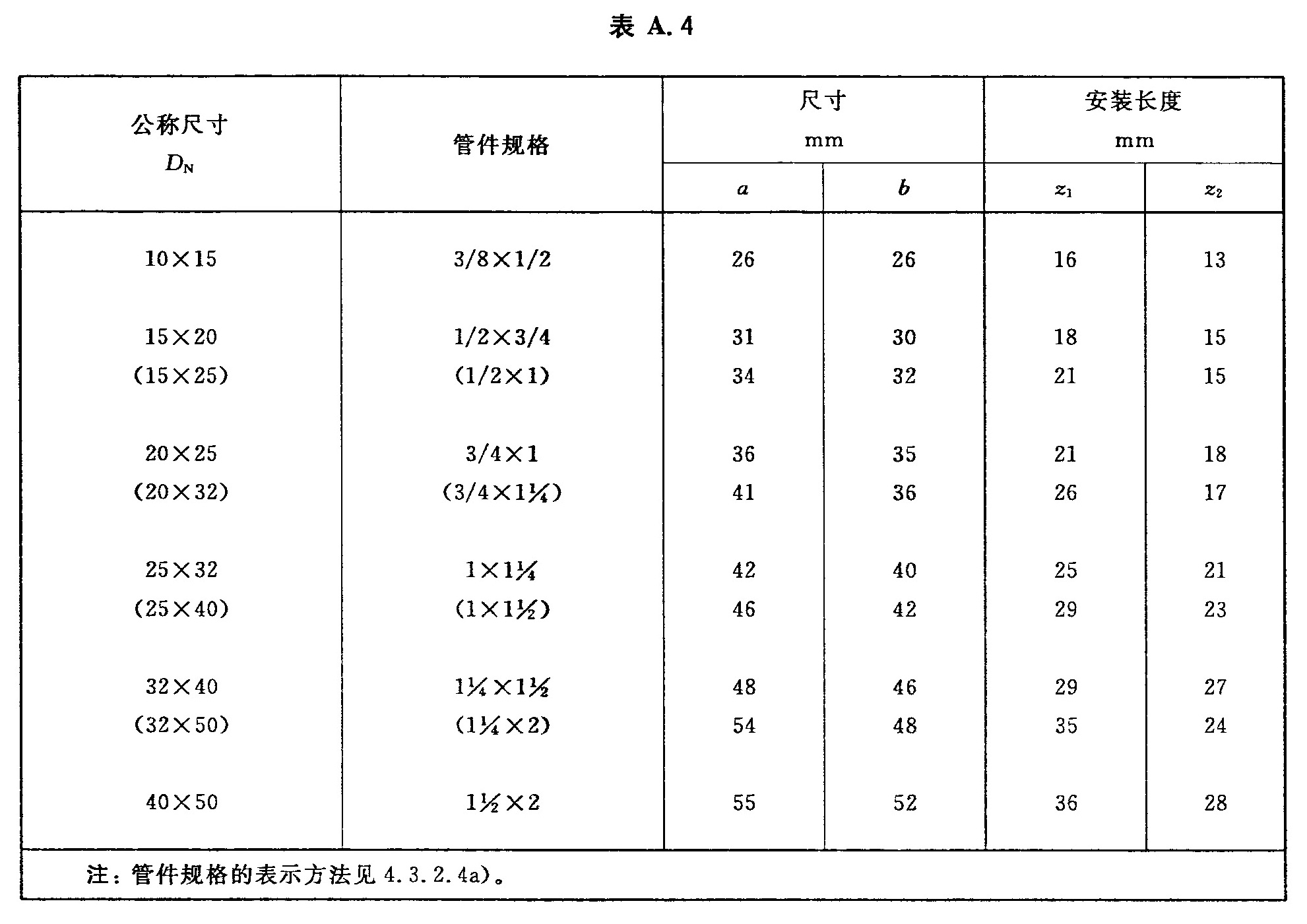

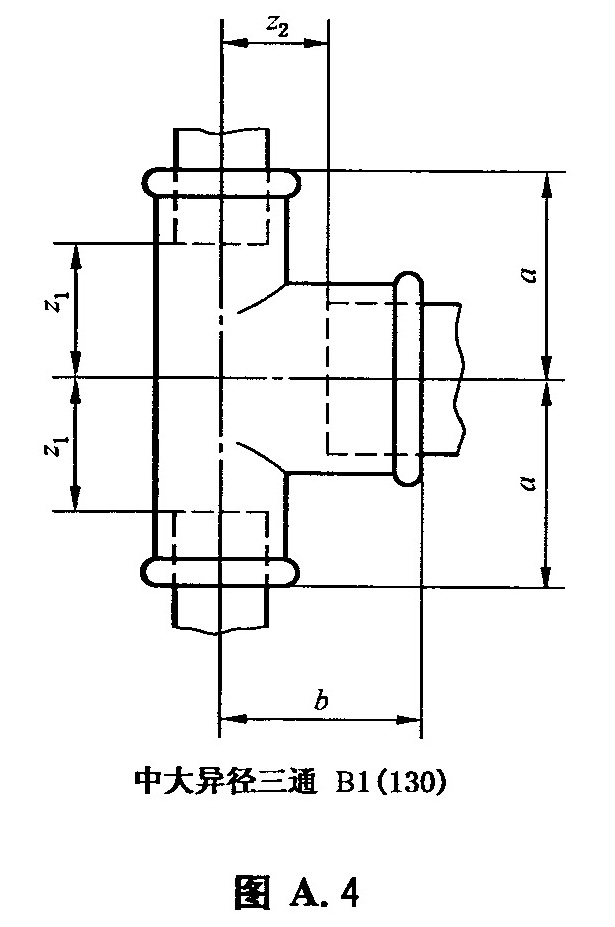

A.4 中大异径三通型式尺寸应符合图A.4、表A.4的规定。

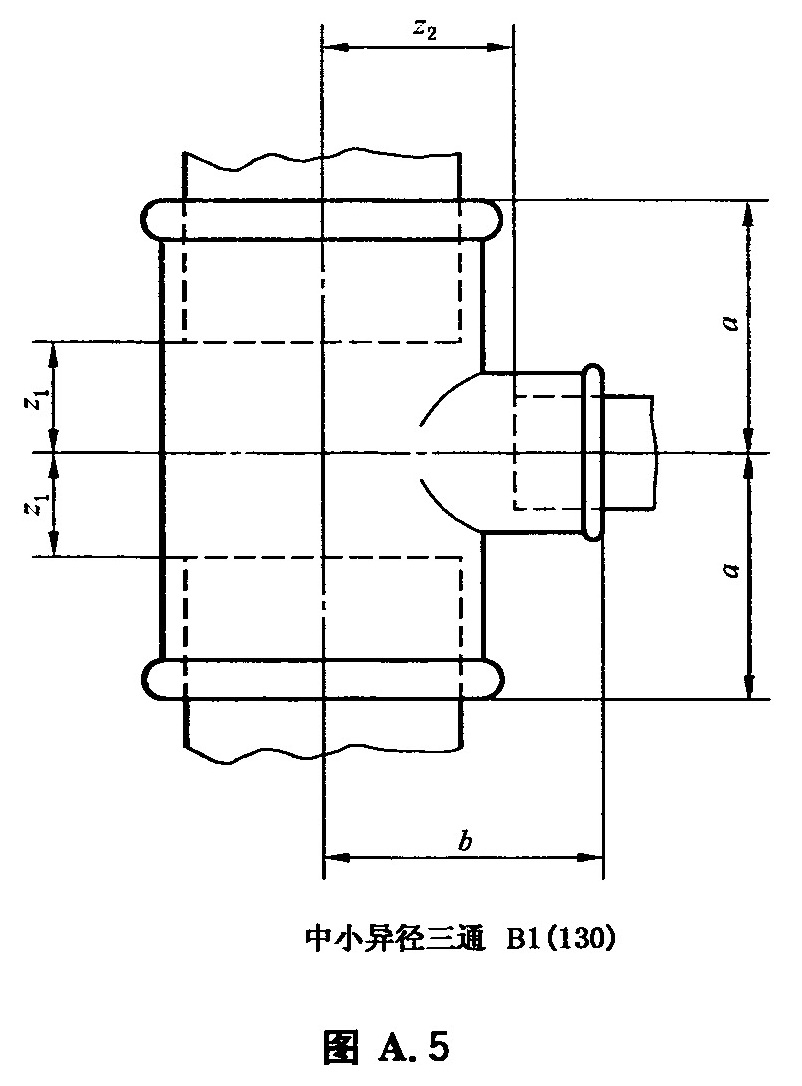

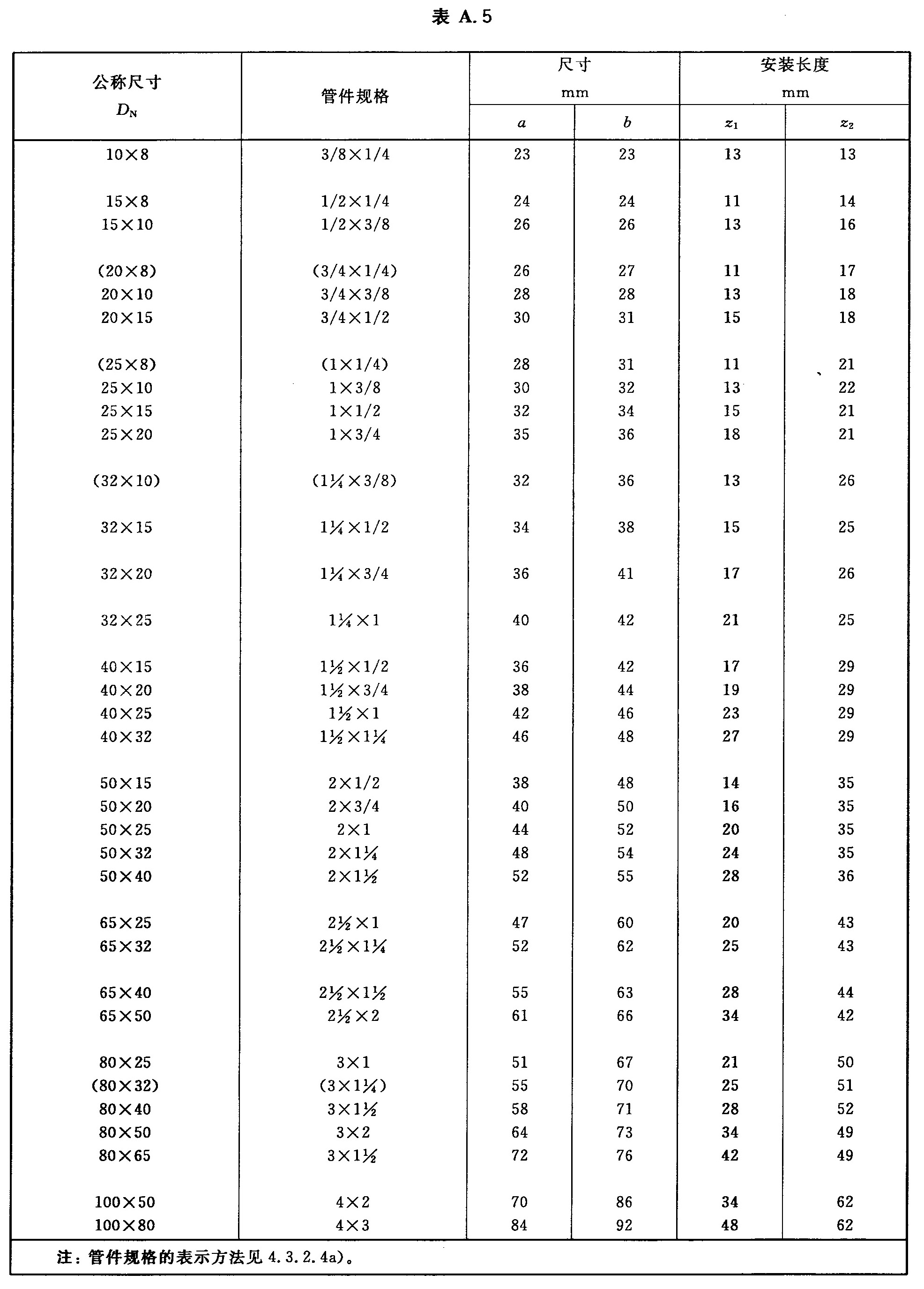

A.5 中小异径三通型式尺寸应符合图A.5、表A.5的规定。

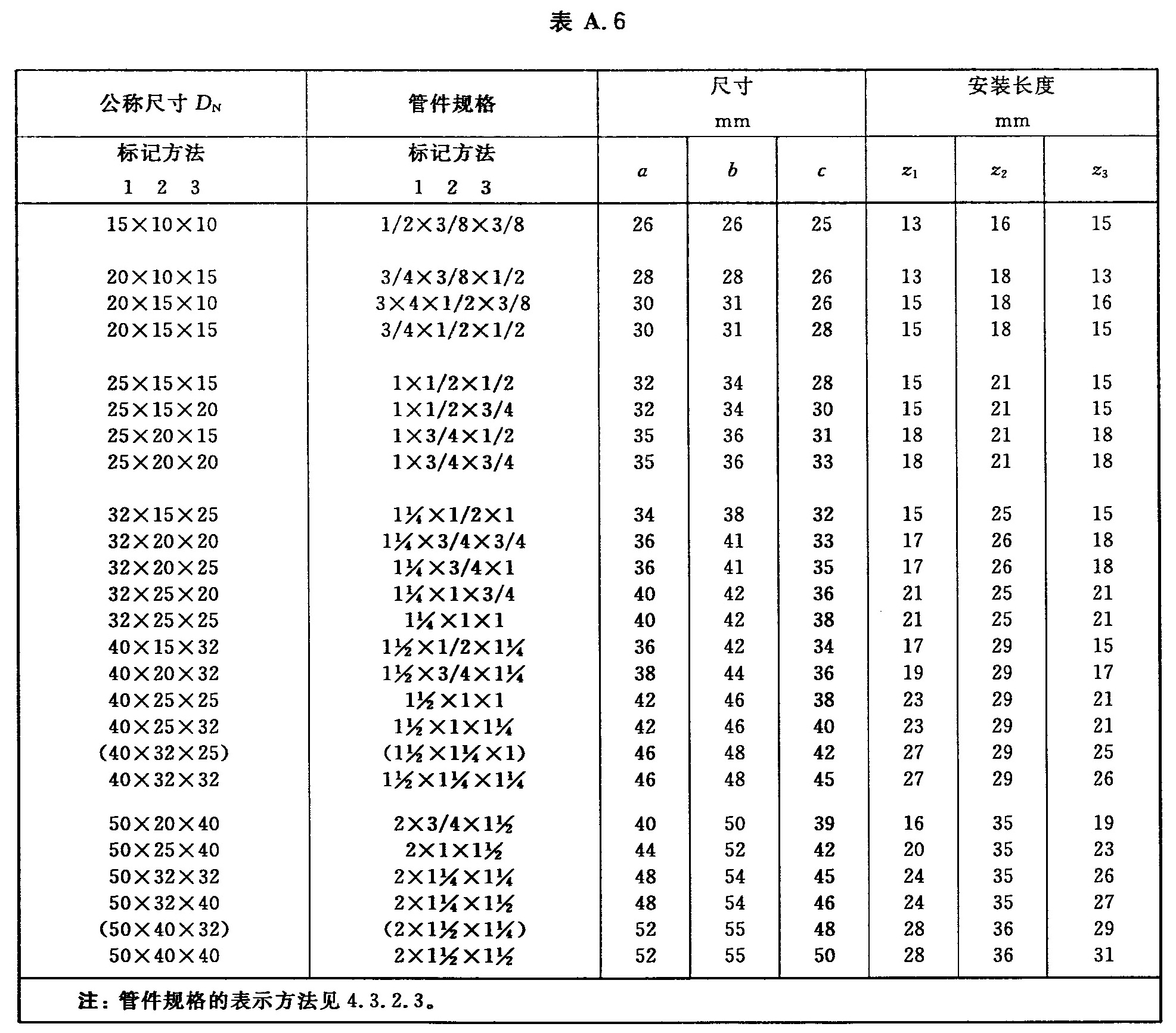

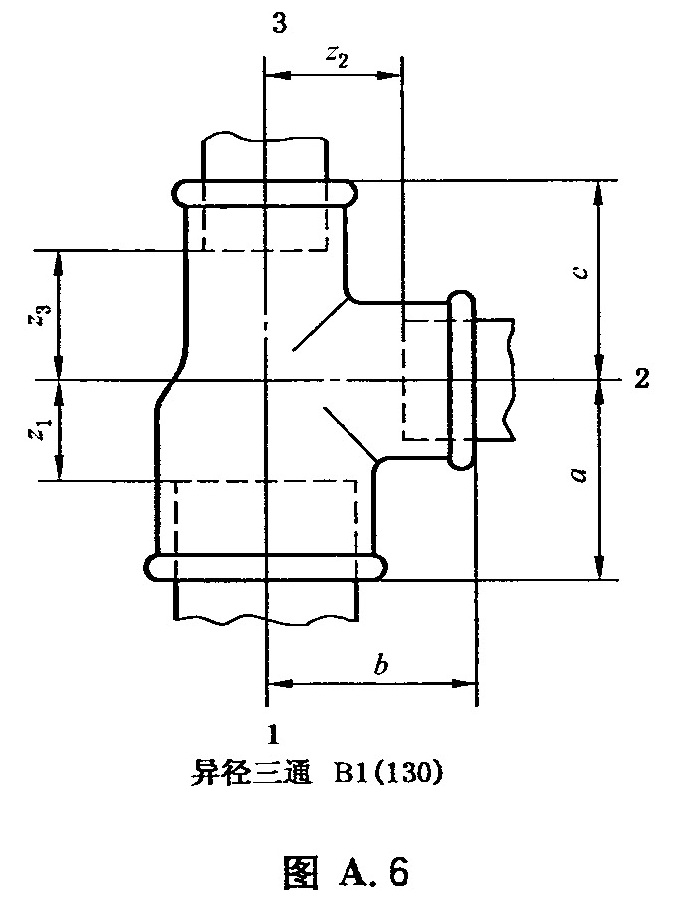

A.6 异径三通型式尺寸应符合图A.6、表A.6的规定。

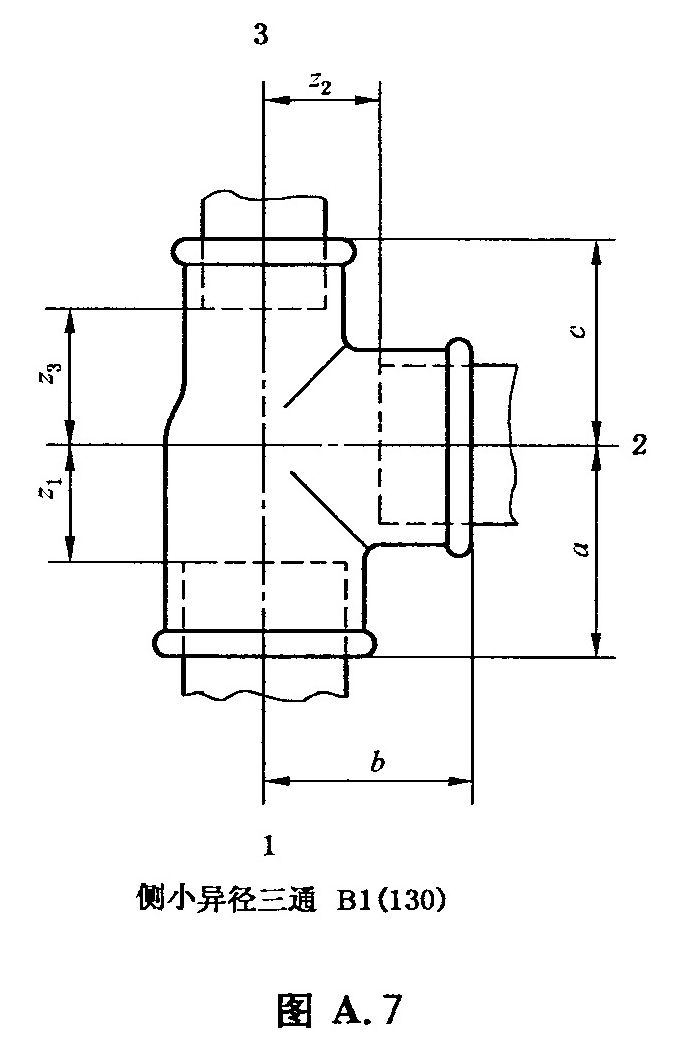

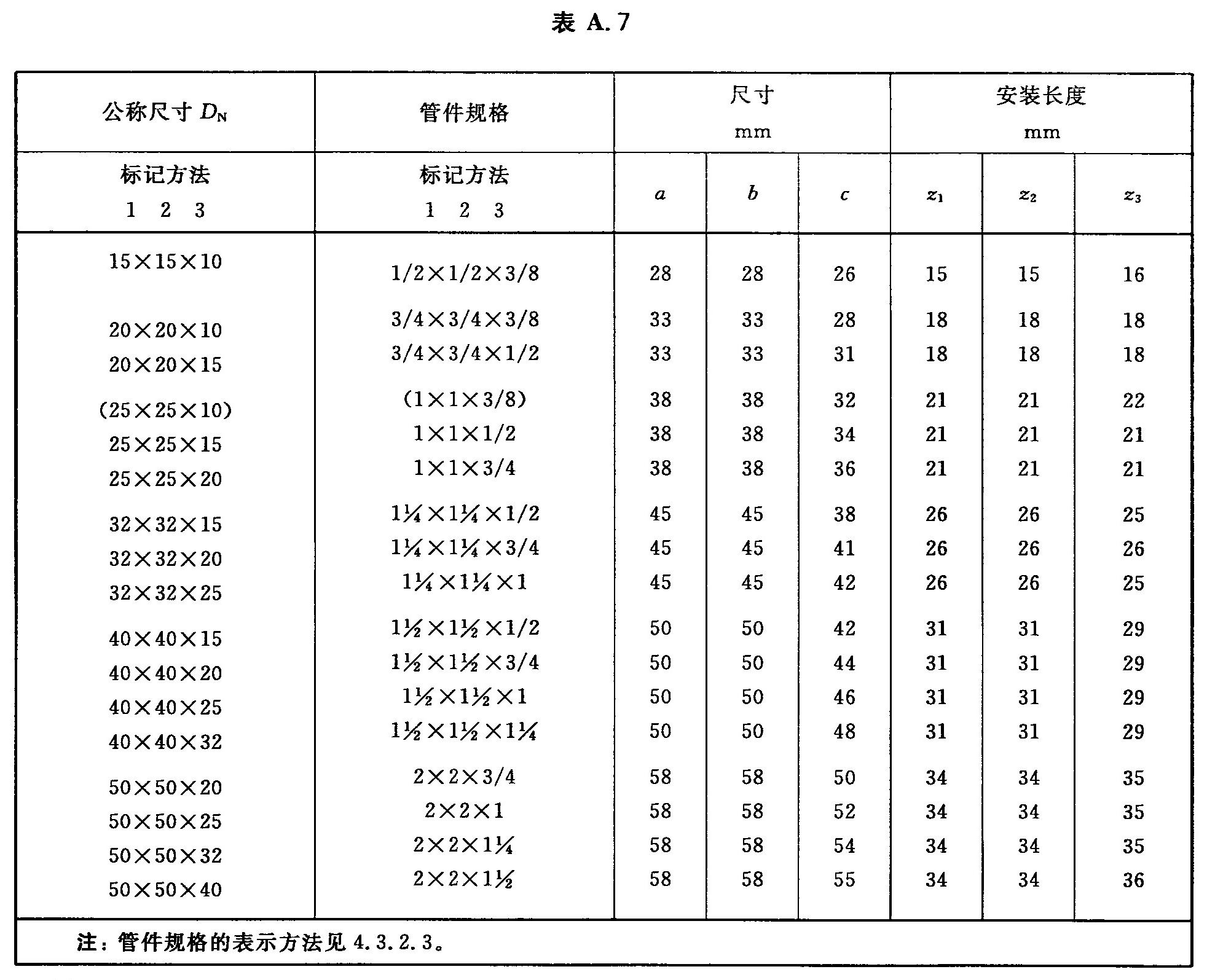

A.7 侧小异径三通型式尺寸应符合图A.7、表A.7的规定。

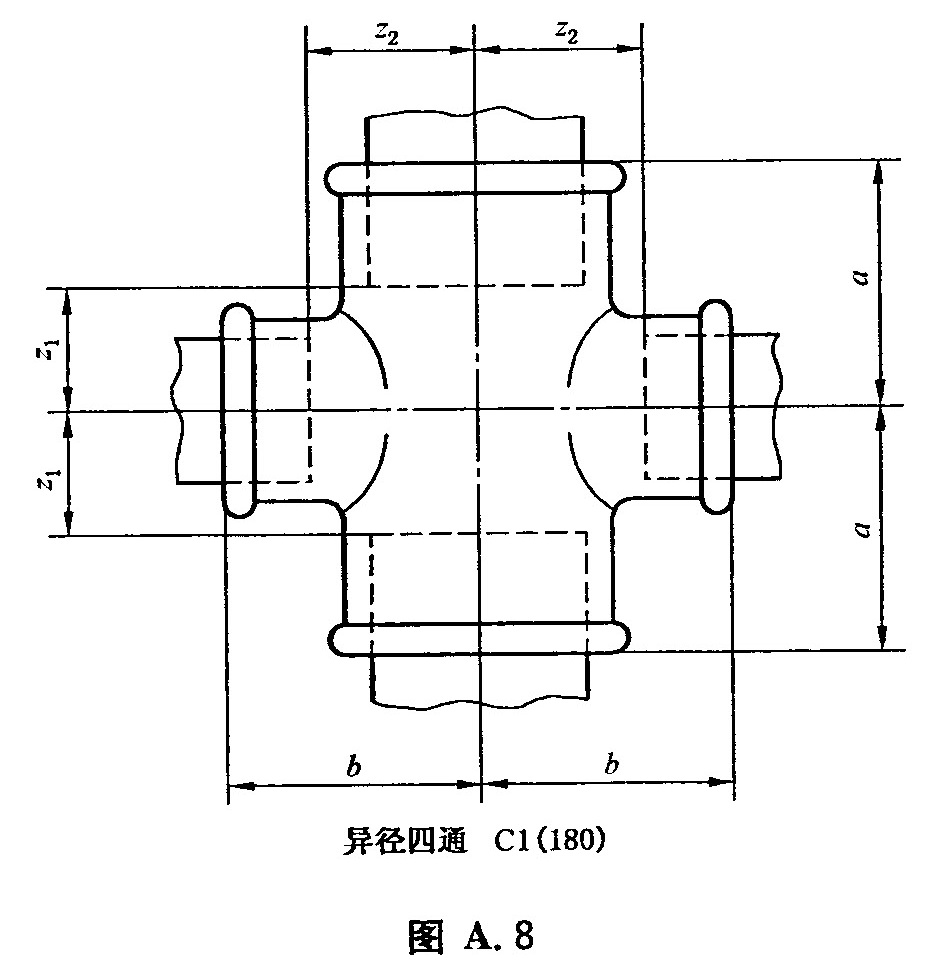

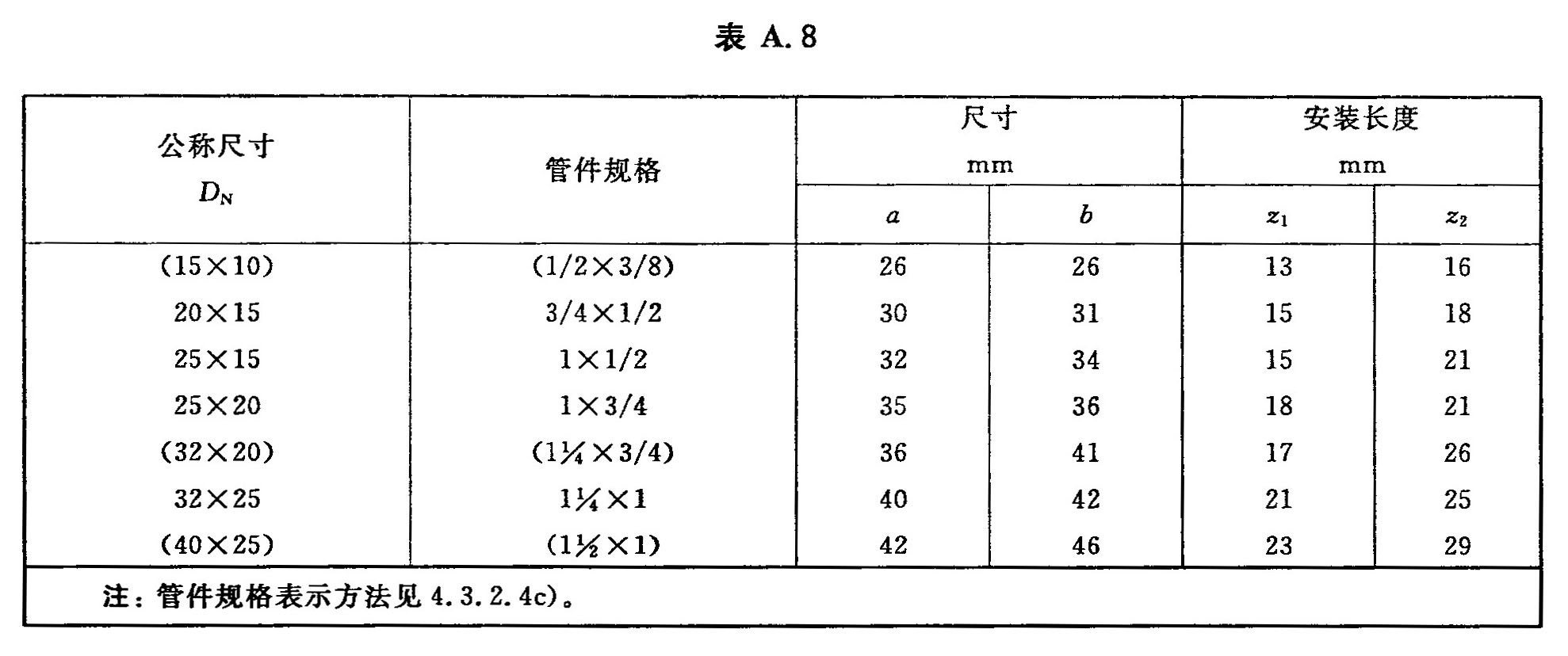

A.8 异径四通型式尺寸应符合图A.8、表A.8的规定。

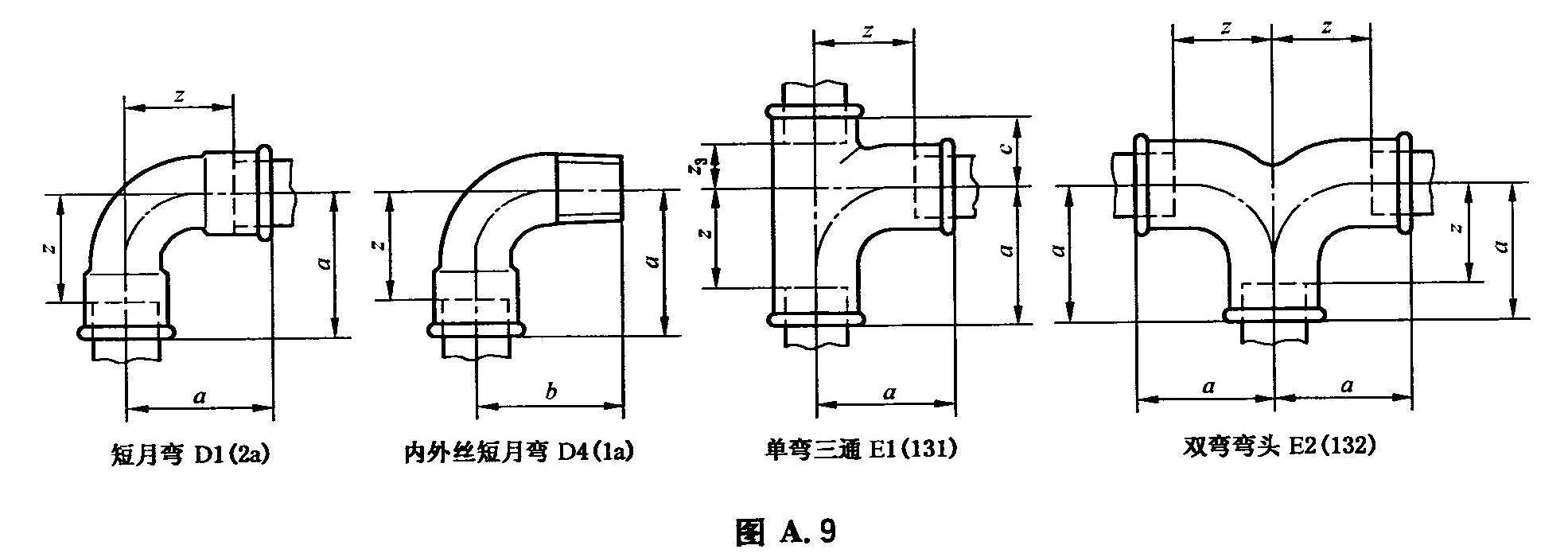

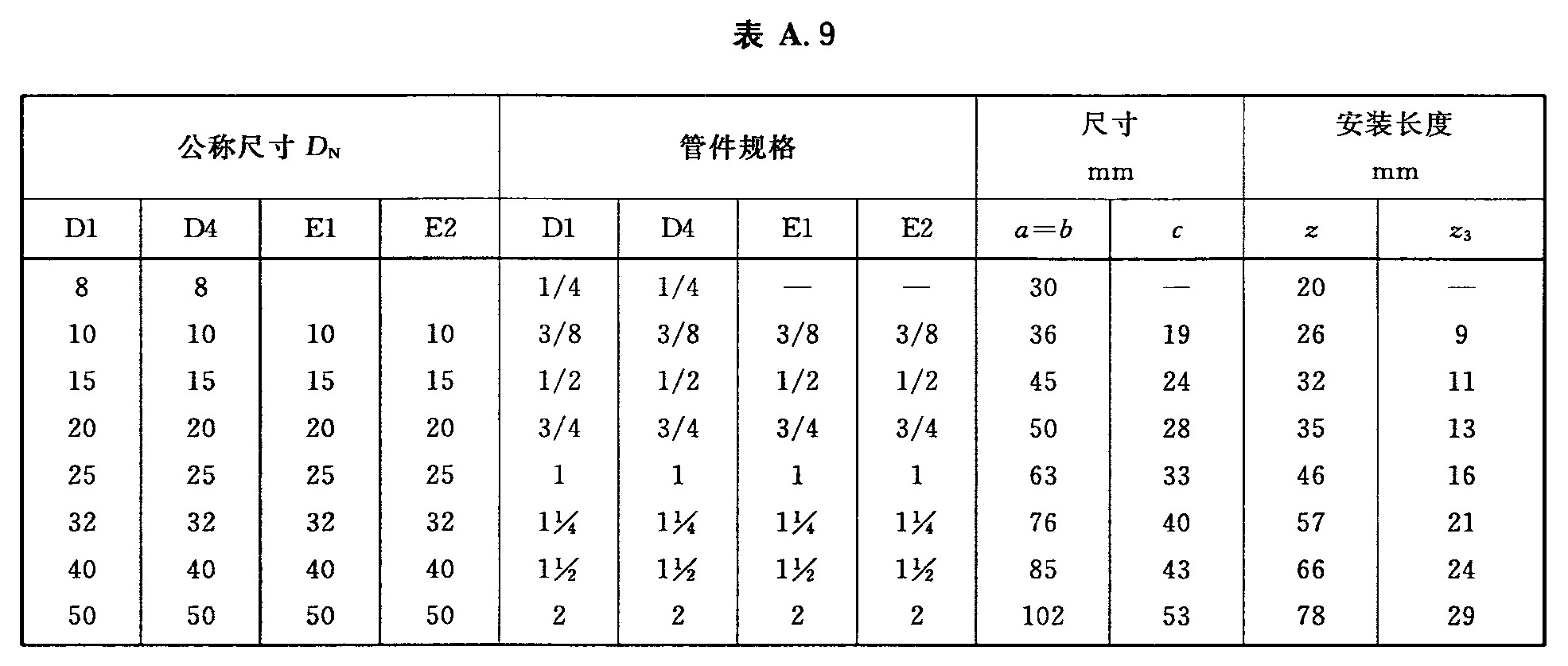

A.9 短月弯、单弯三通、双弯弯头型式尺寸应符合图A.9、表A.9的规定

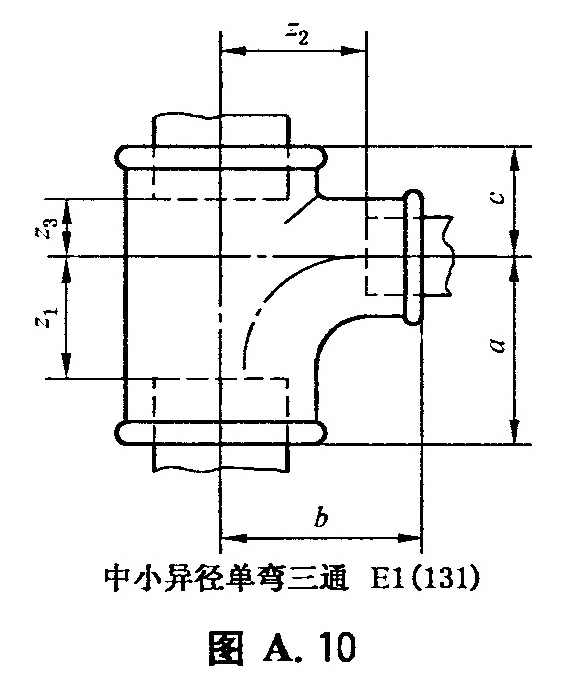

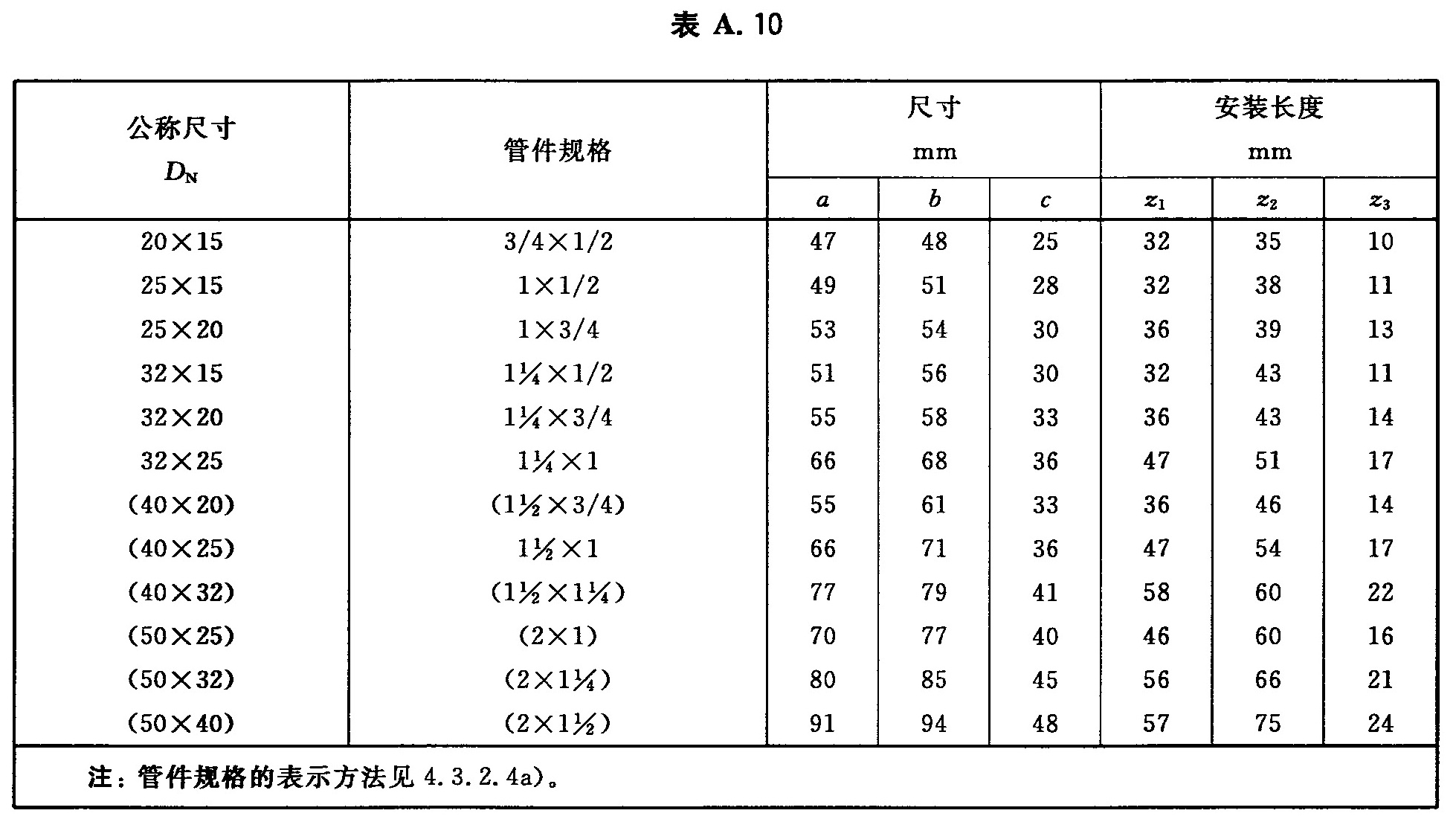

A.10 中小异径单弯三通型式尺寸应符合图A.10、表A.10的规定。

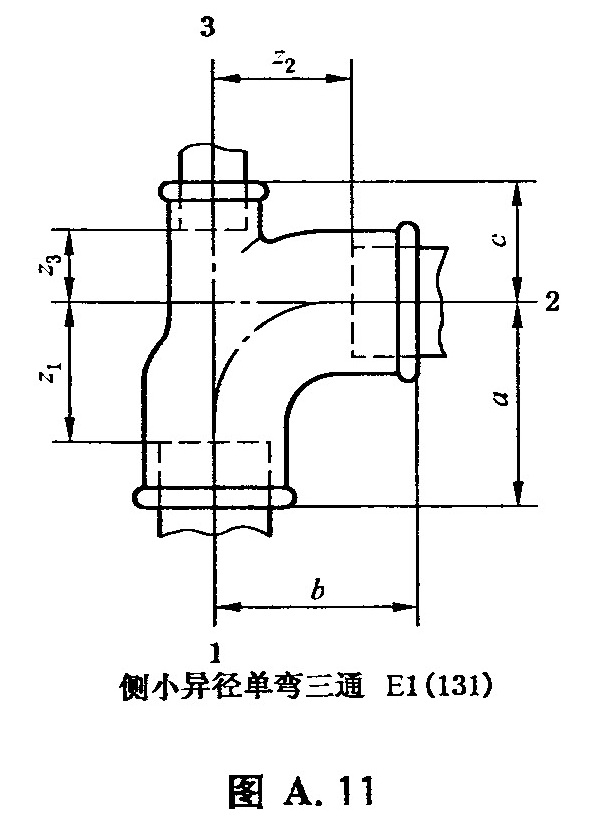

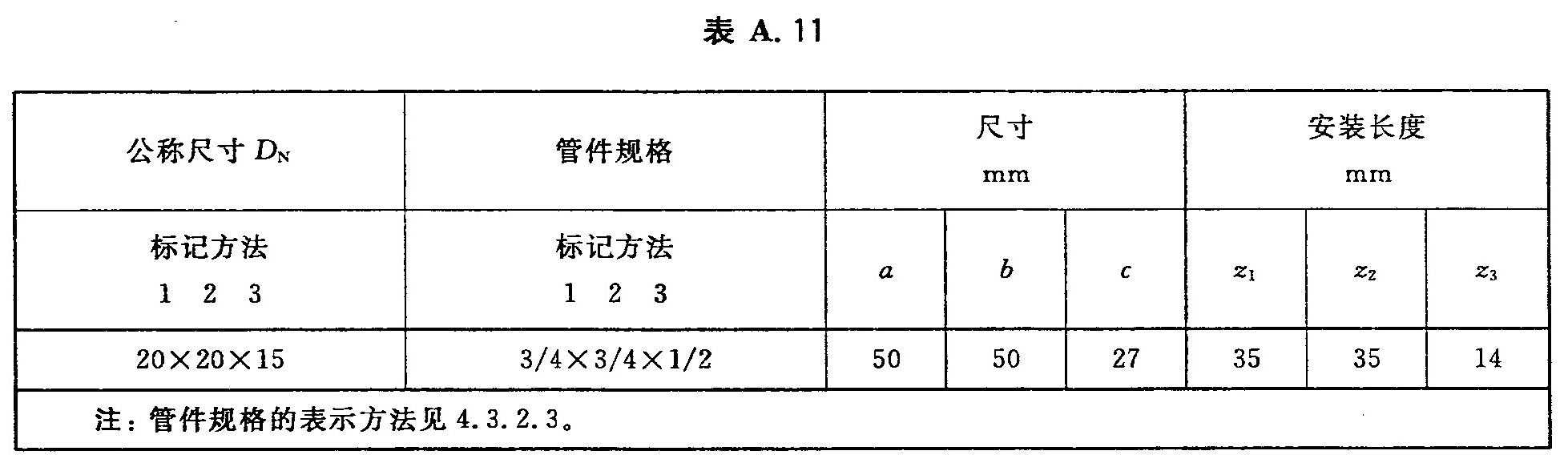

A.11 侧小异径单弯三通型式尺寸应符合图A.11、表A.11的规定。

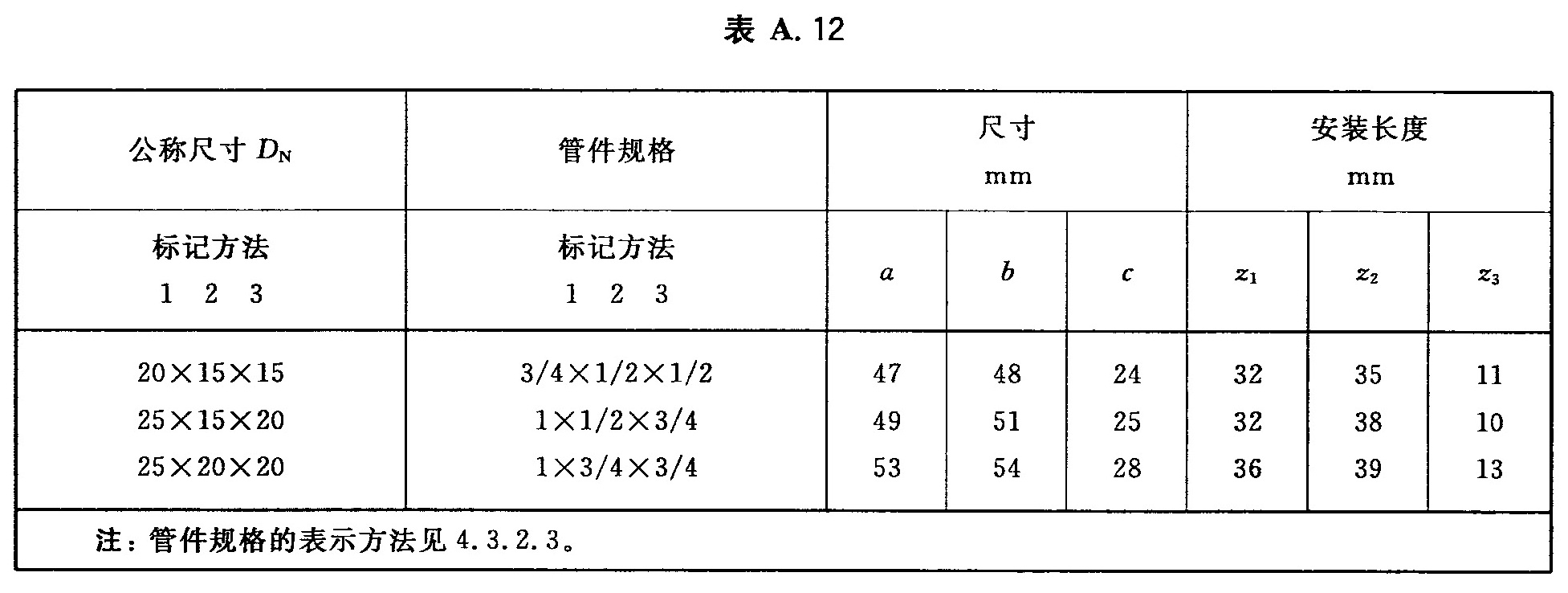

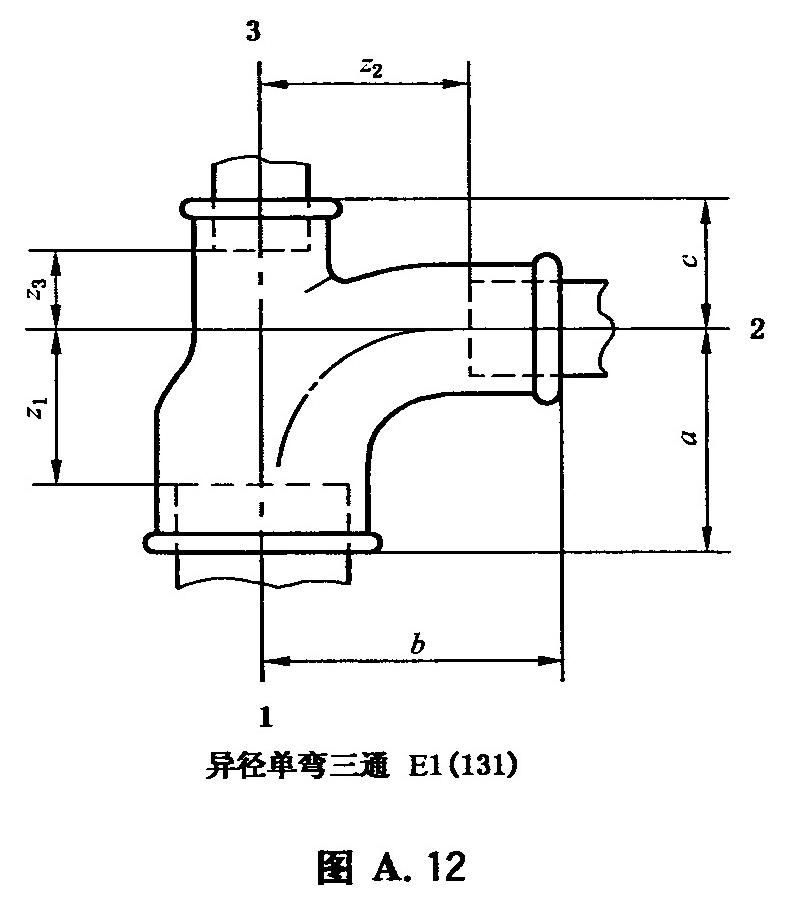

A.12 异径单弯三通型式尺寸应符合图A.12、表A.12的规定。

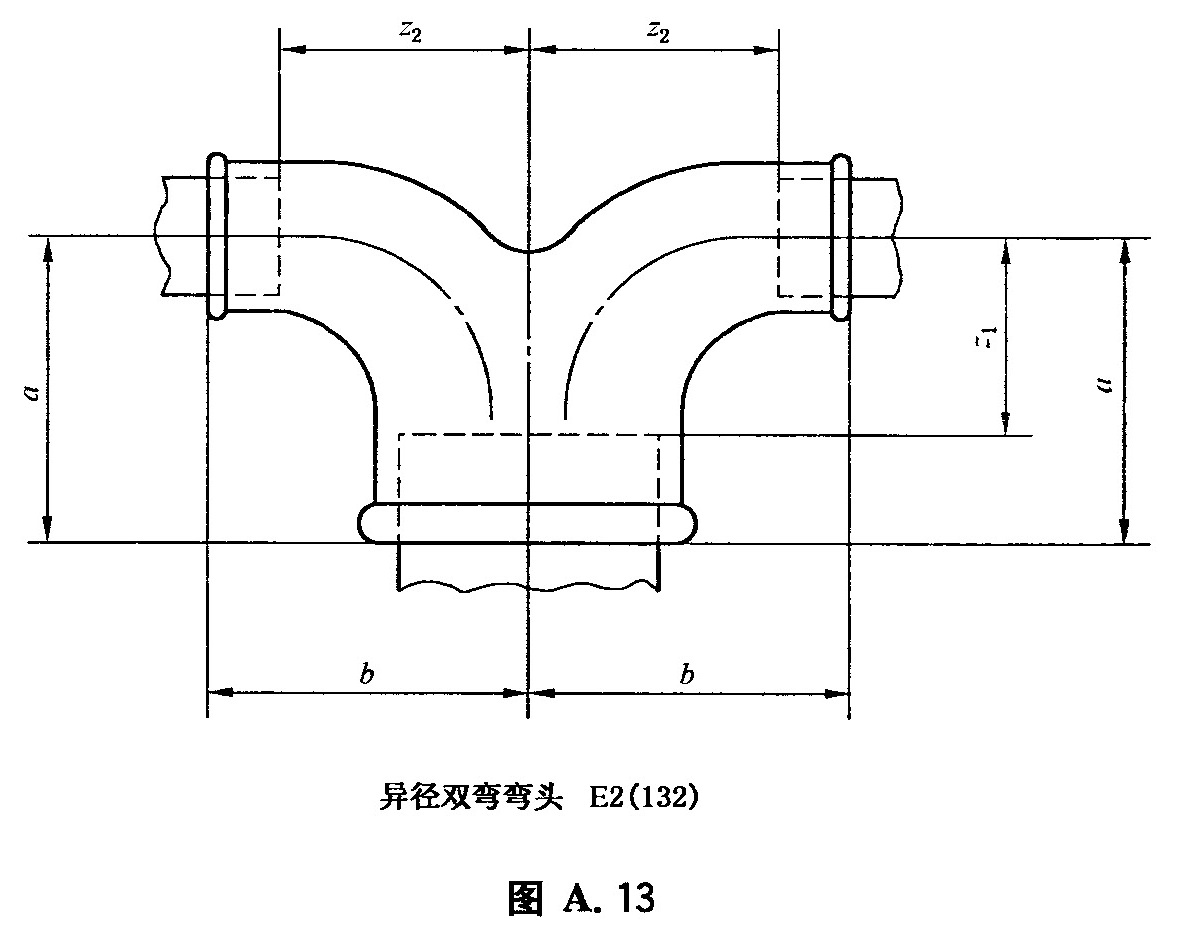

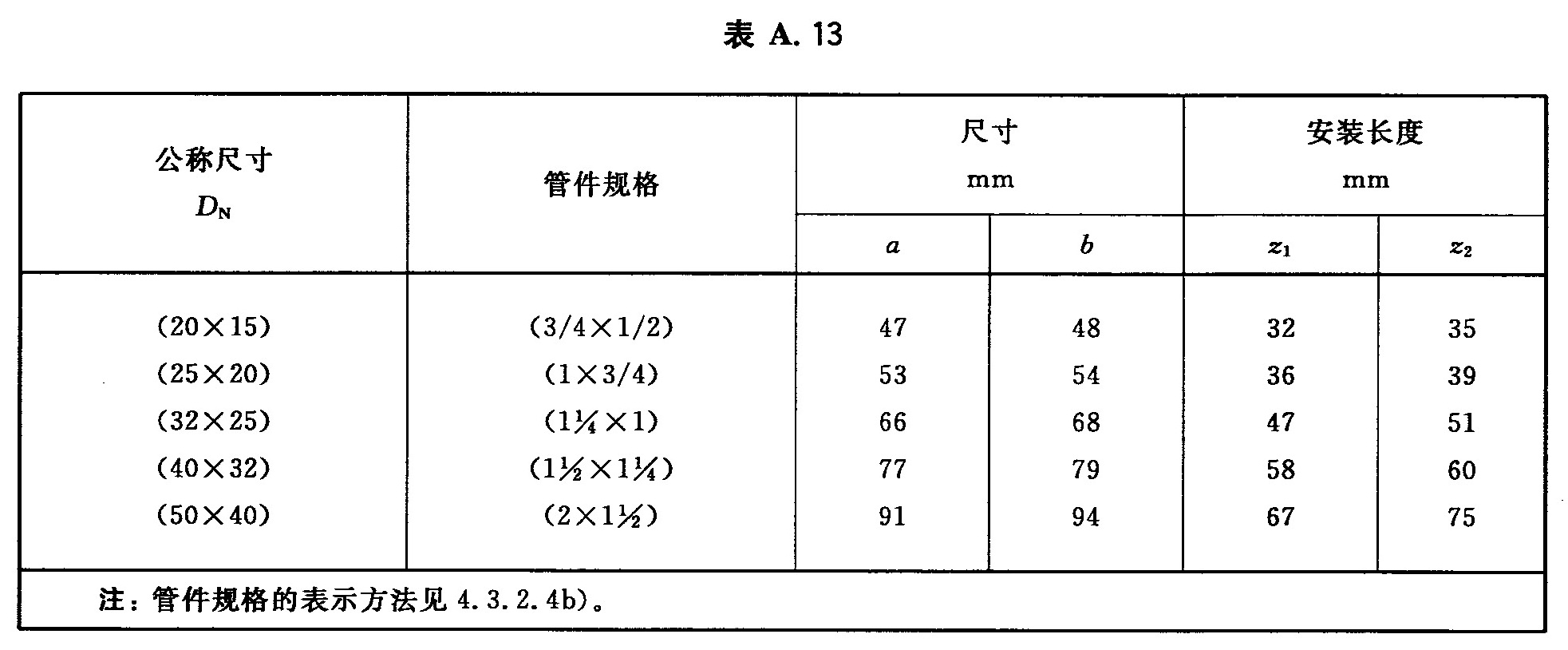

A.13 异径双弯弯头型式尺寸应符合图A.13、表A.13的规定。

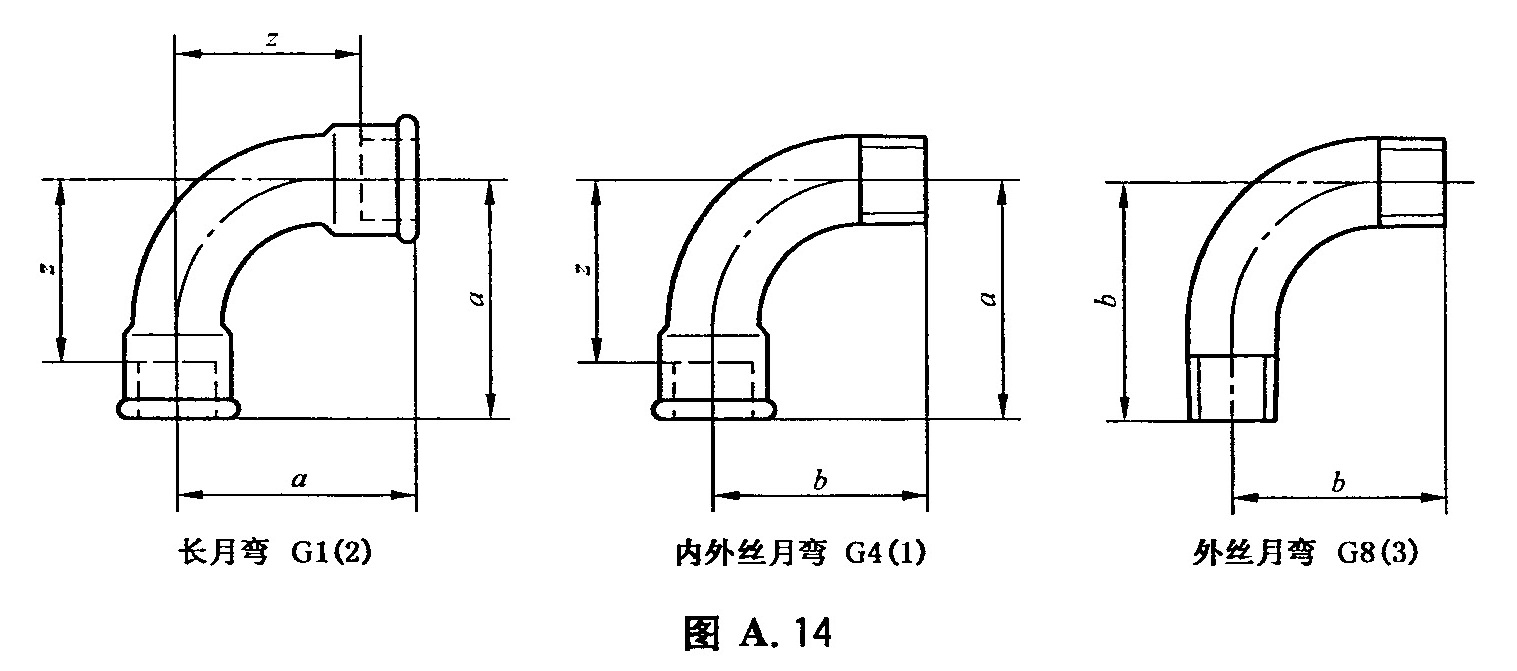

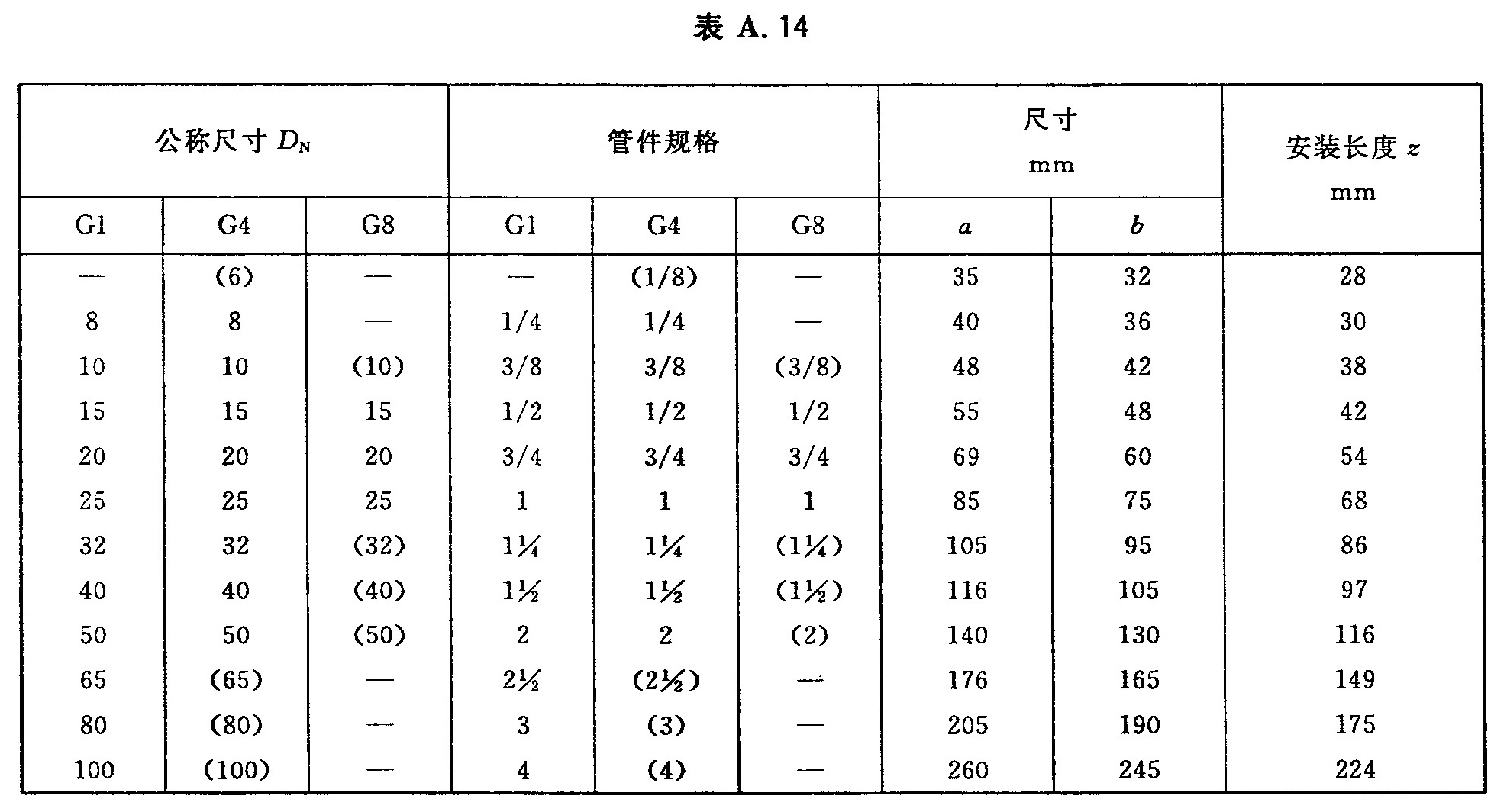

A.14 长月弯型式尺寸应符合图A.14、表A.14的规定。

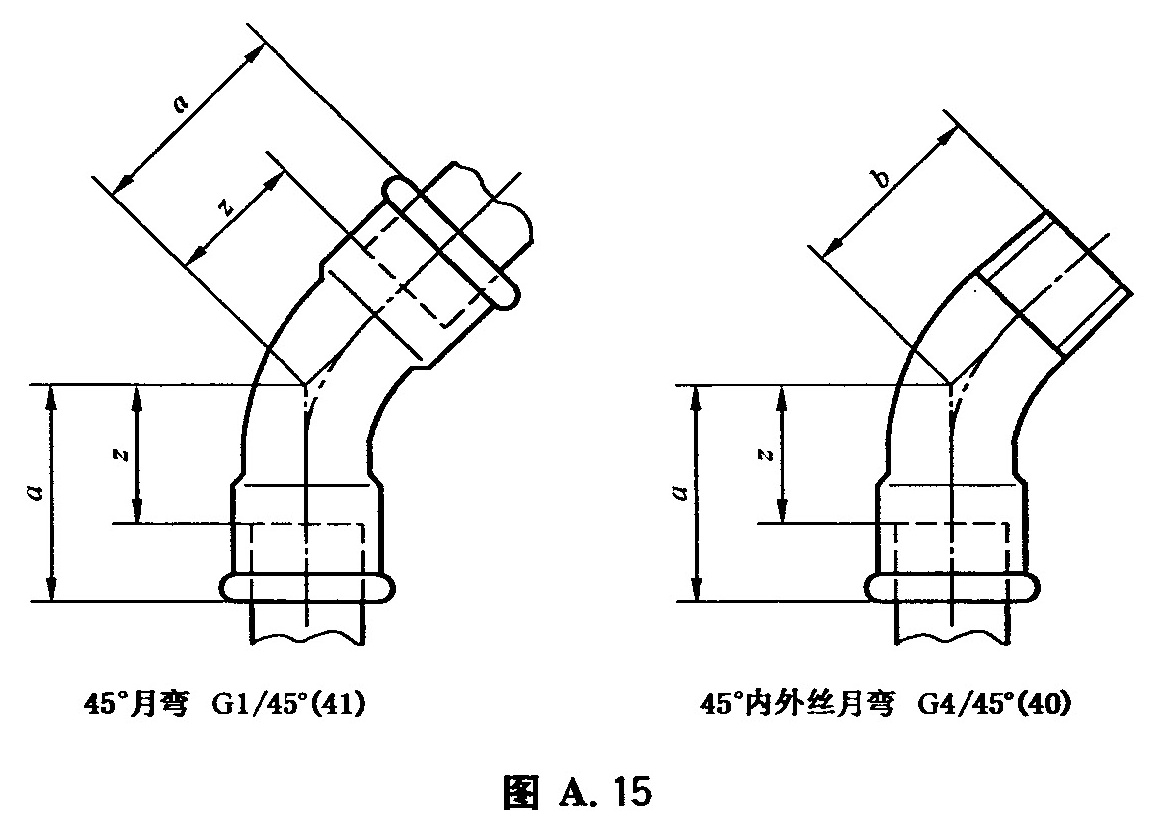

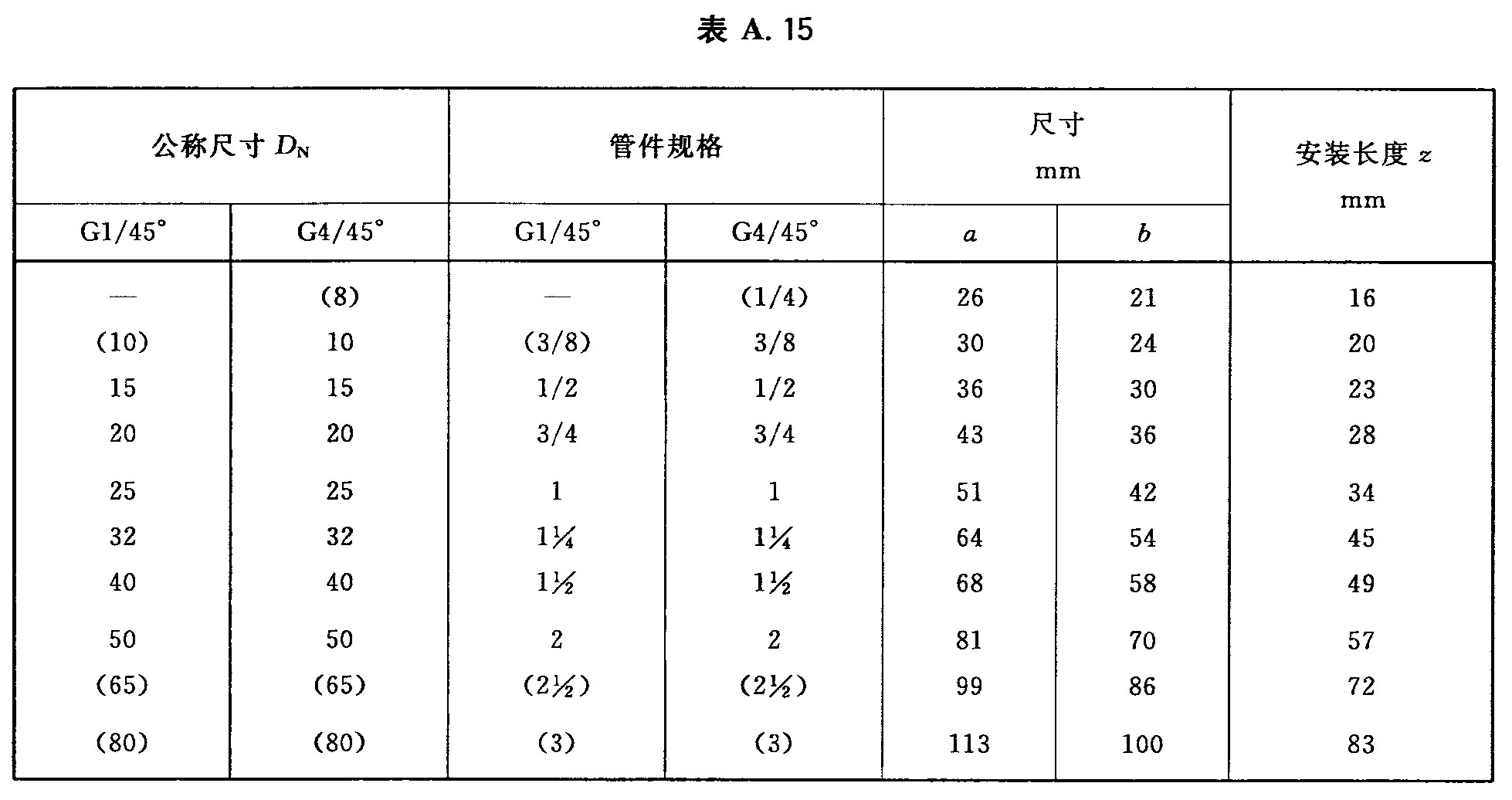

A.15 45°月弯型式尺寸应符合图A.15、表A.15的规定。

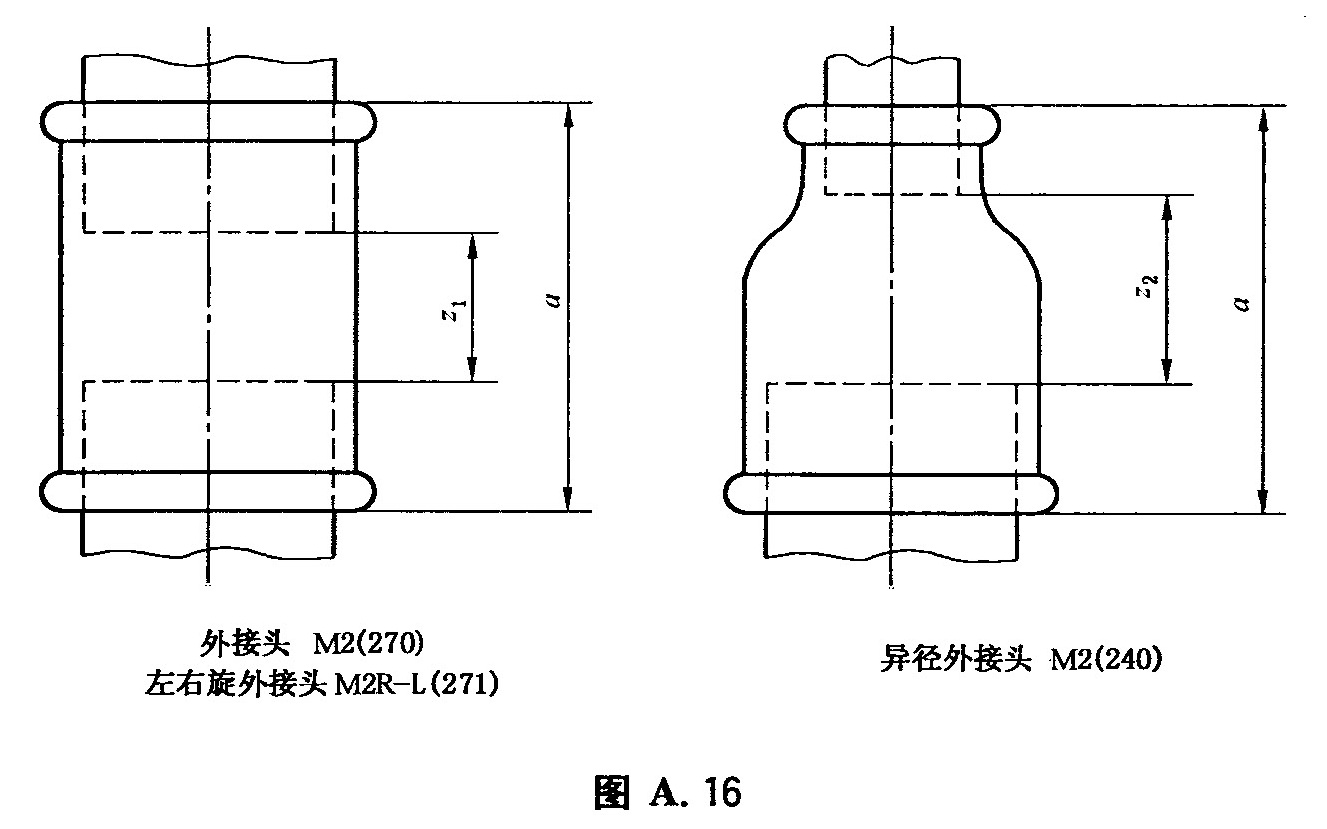

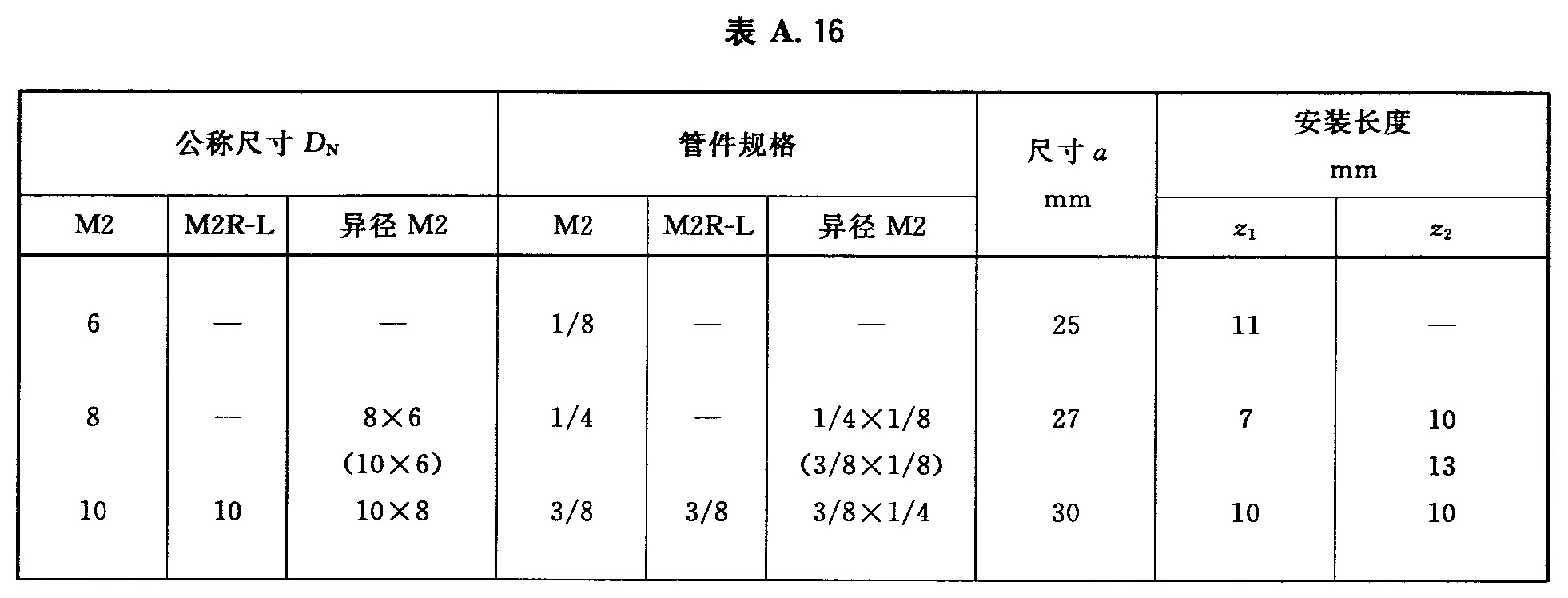

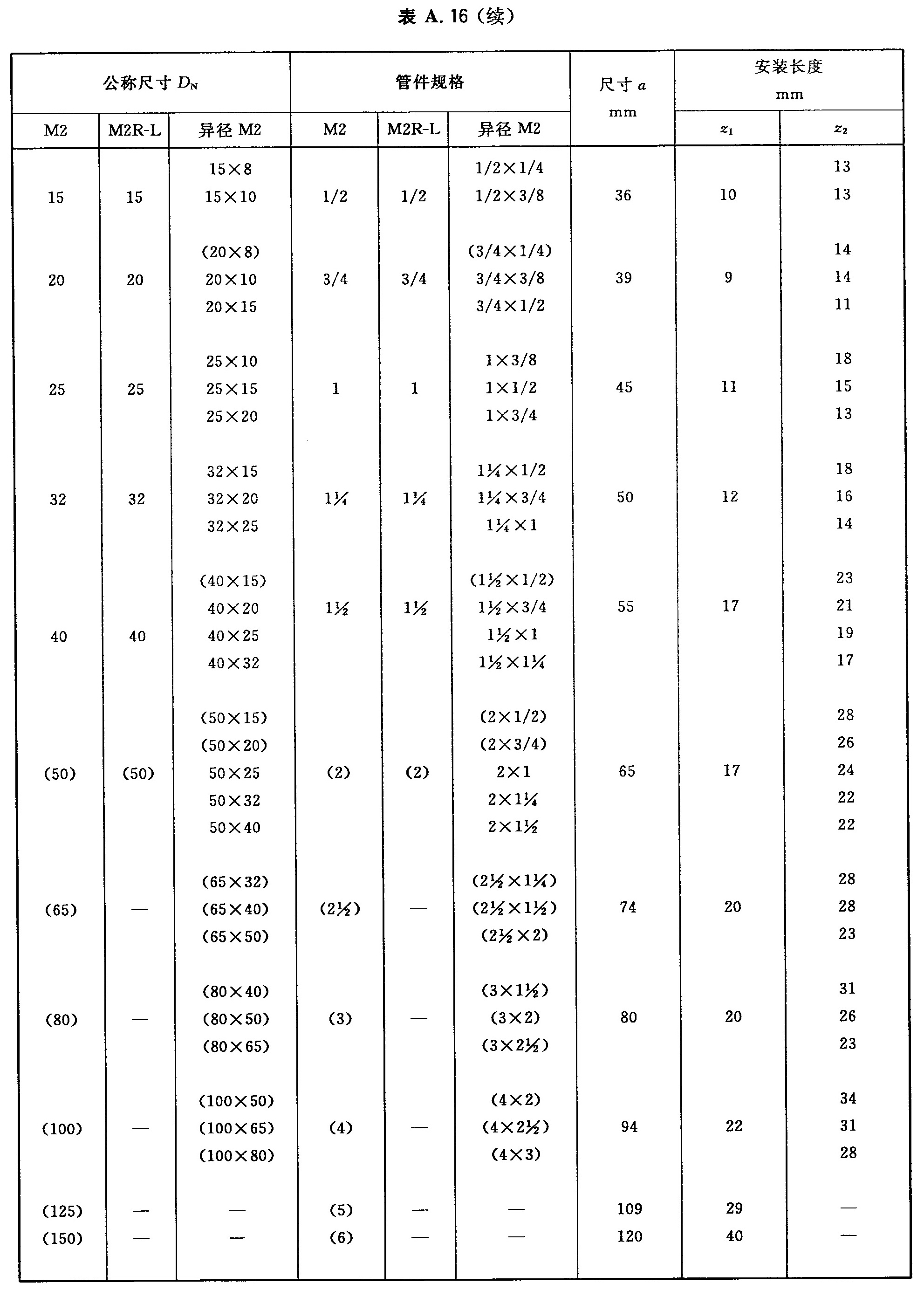

A.16 外接头型式尺寸应符合图A.16、表A.16的规定。

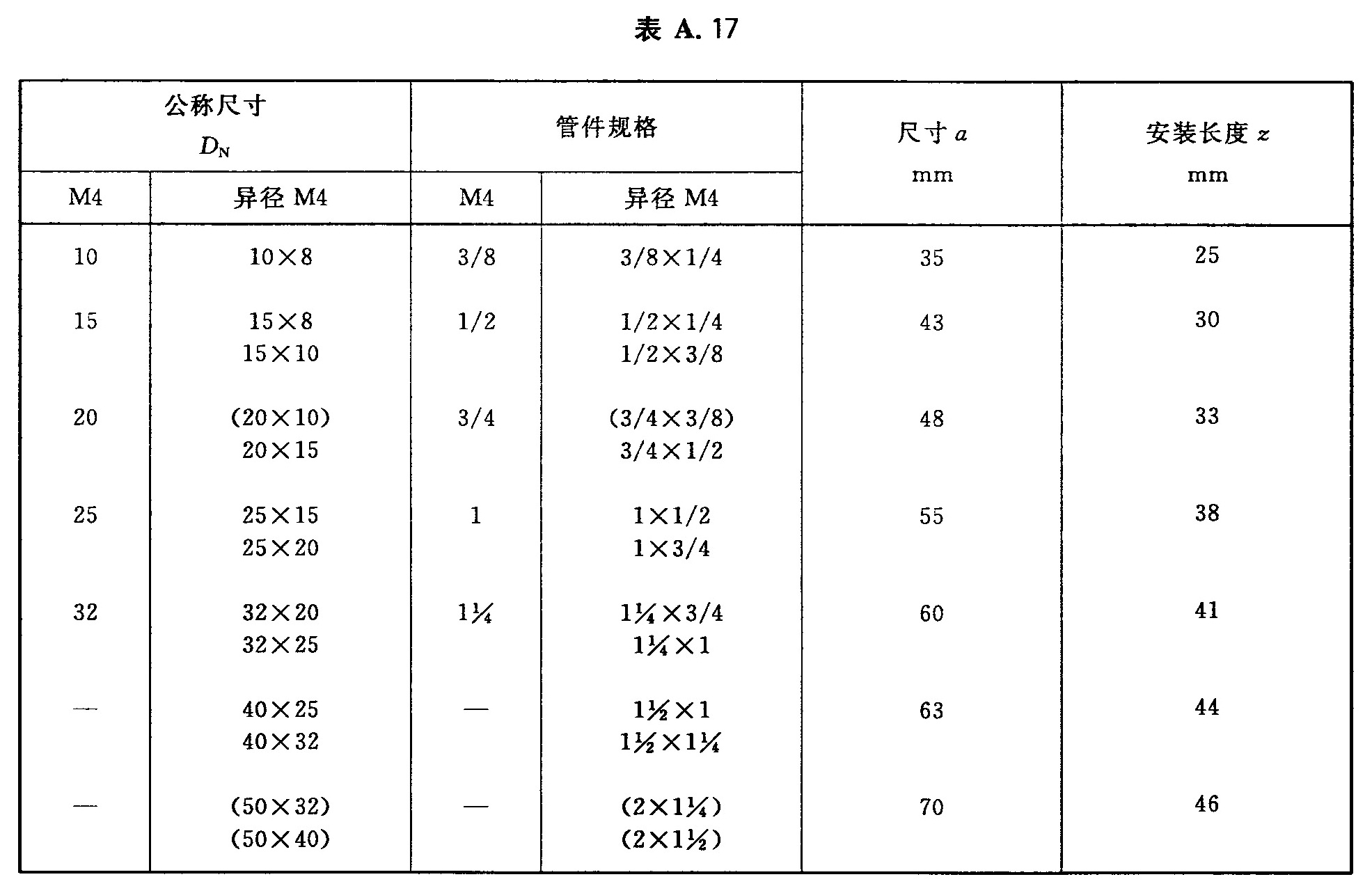

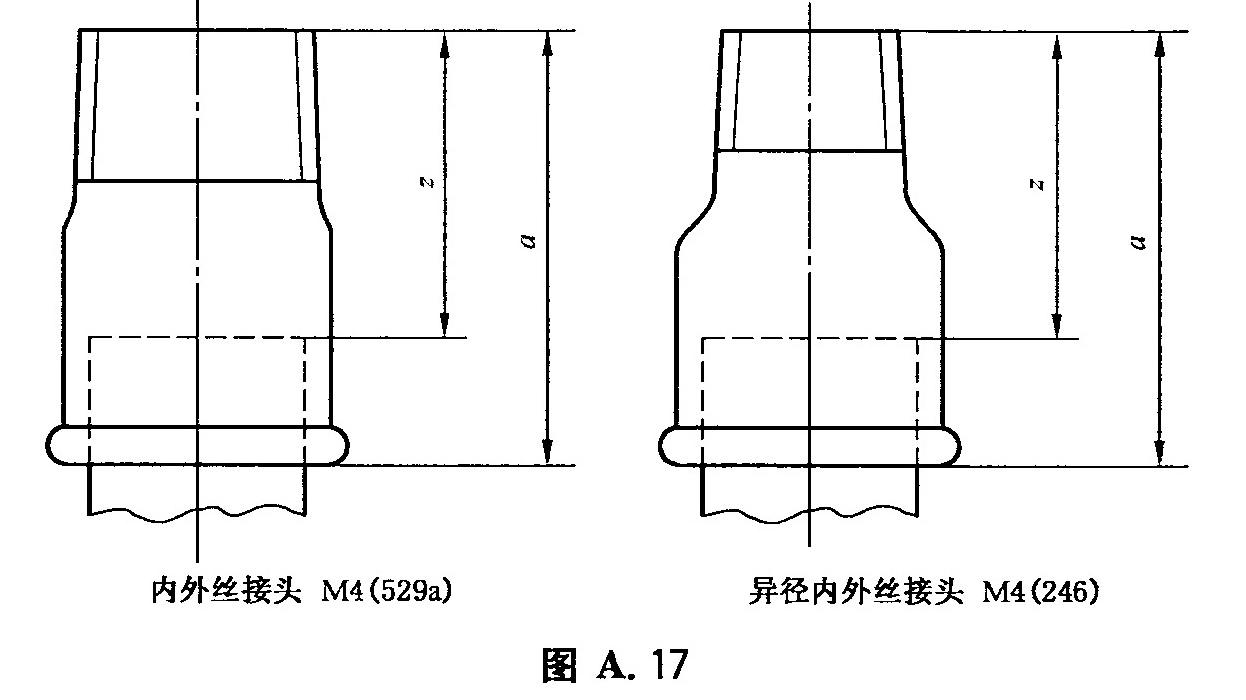

A.17 内外丝接头型式尺寸应符合图A.17、表A.17的规定。

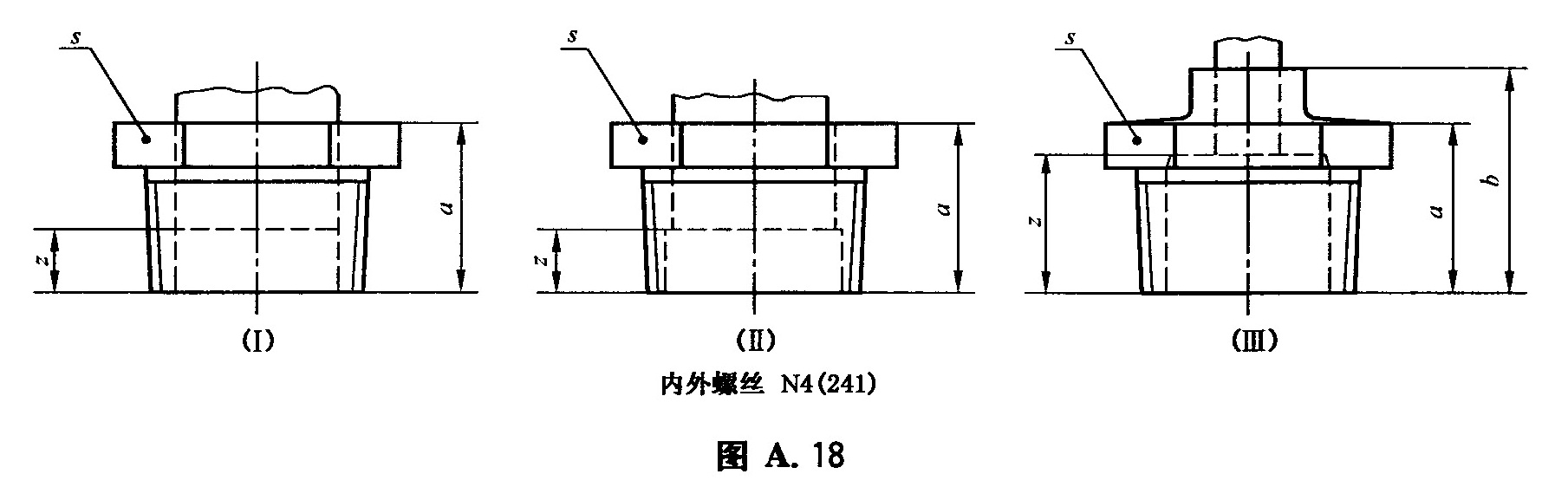

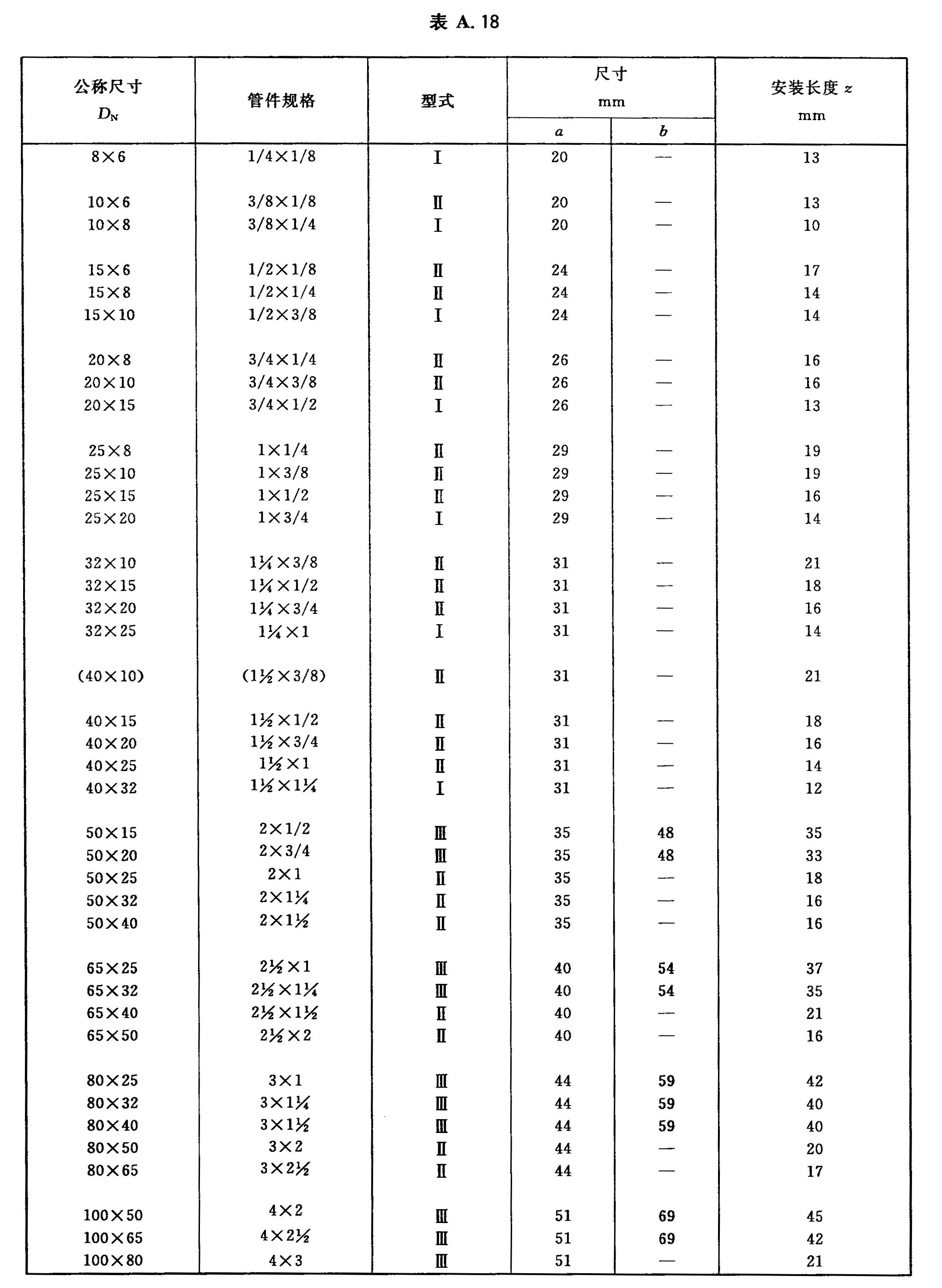

A.18 内外螺丝型式尺寸应符合图A.18、表A.18的规定。

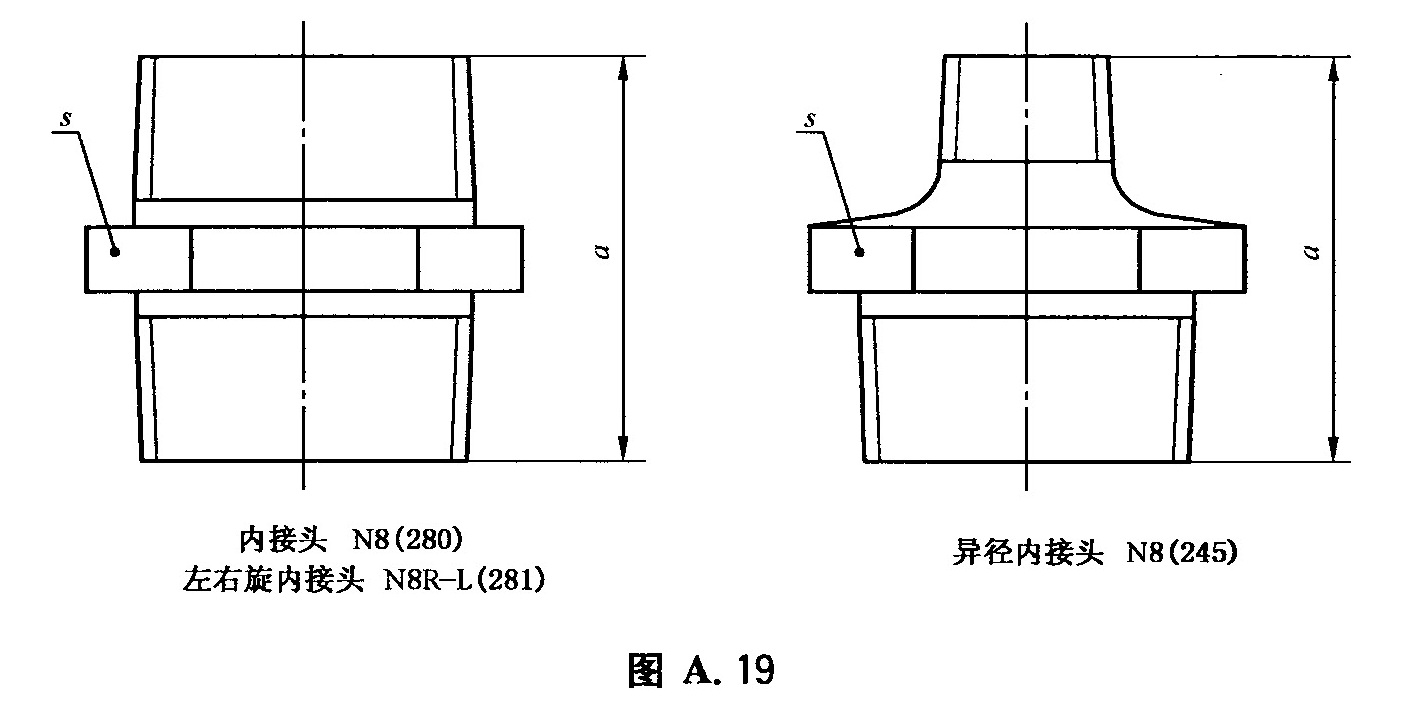

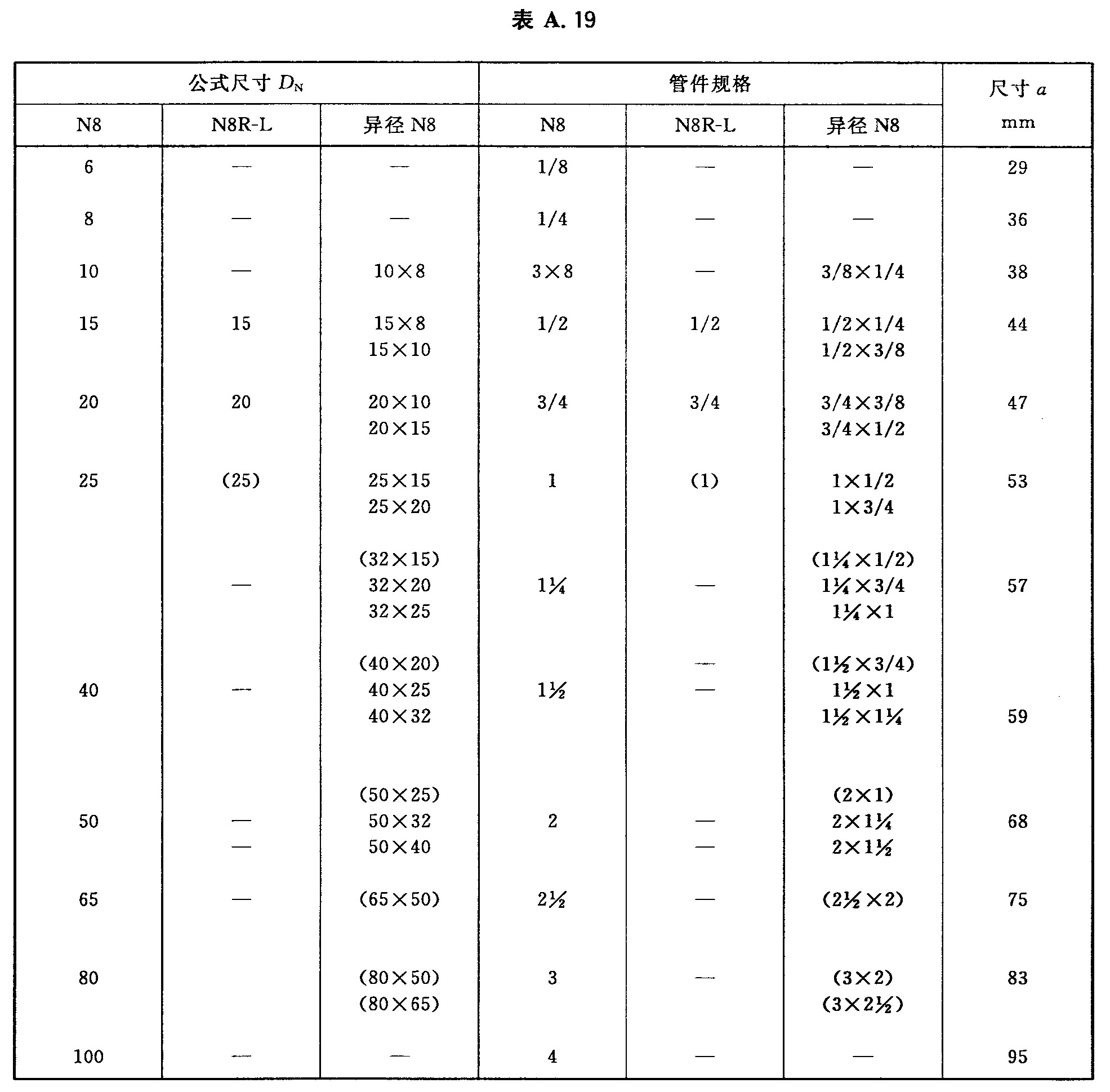

A.19 内接头型式尺寸应符合图A.19、表A.19的规定。

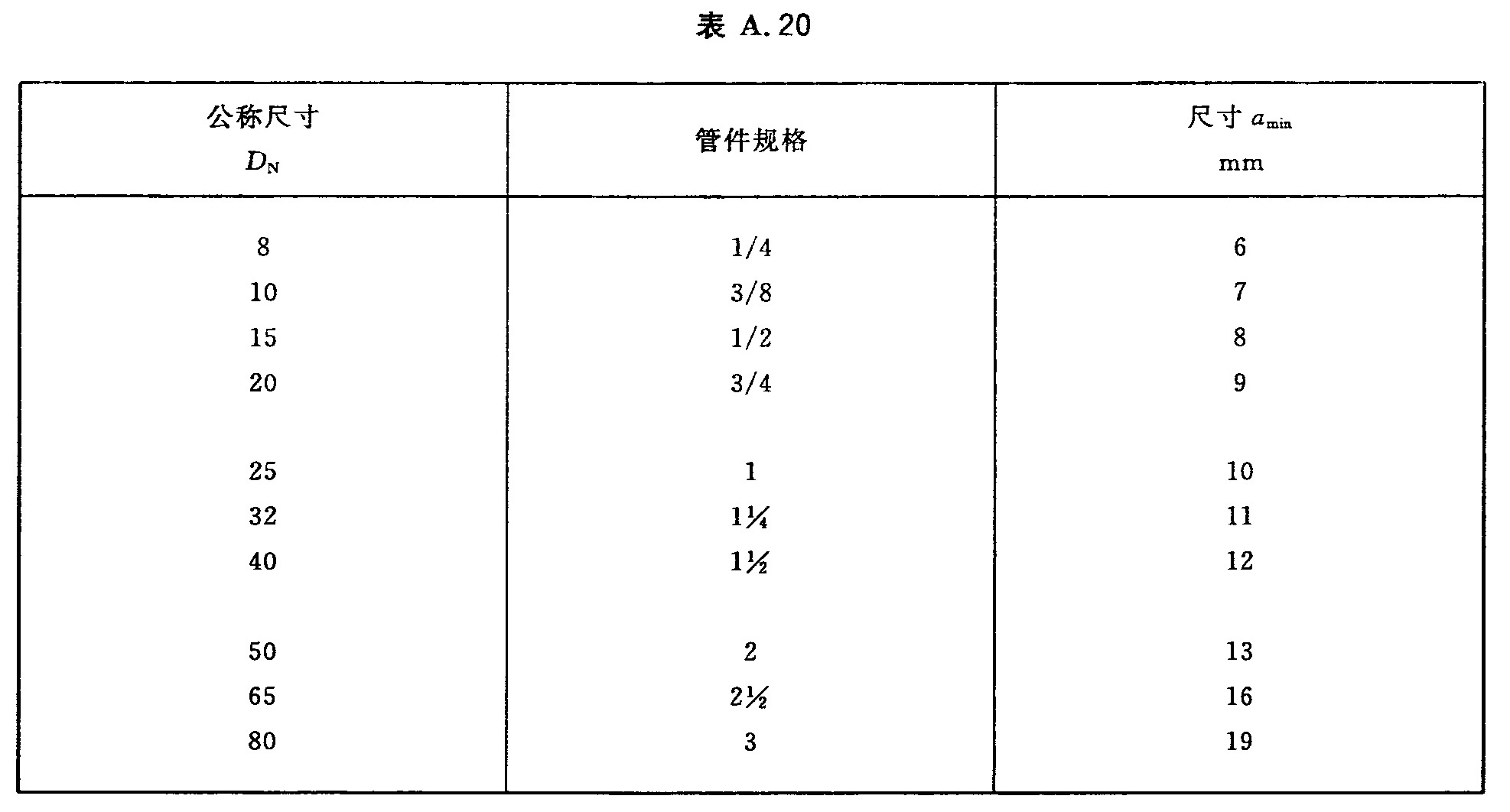

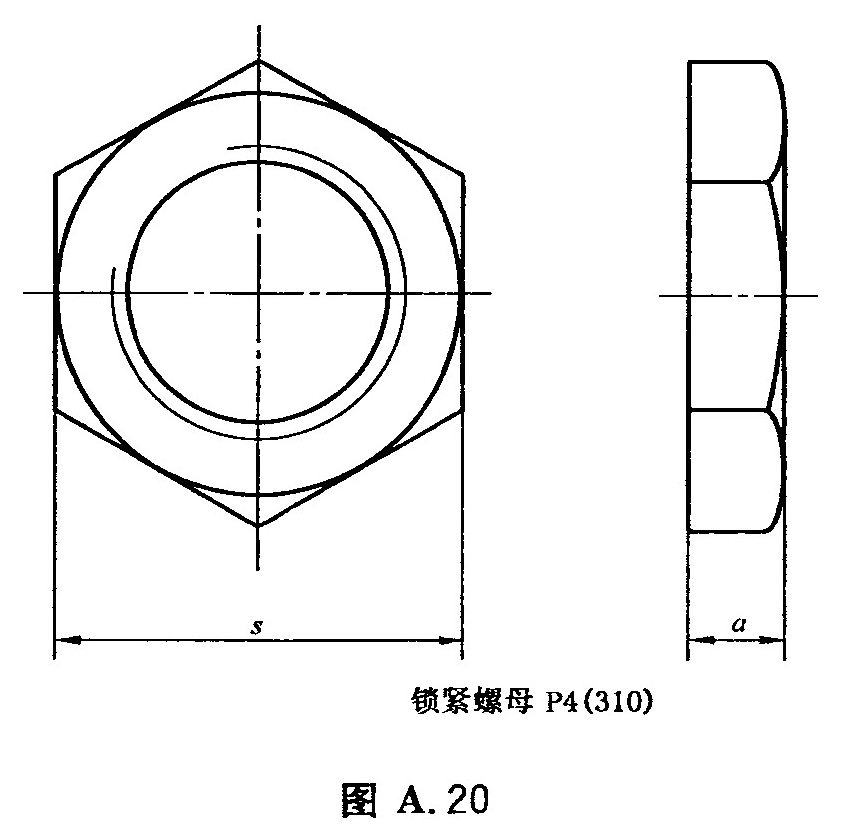

A.20 锁紧螺母型式尺寸应符合图A.20、表A.20的规定。

锁紧螺母可以是平的，或凹入式的，允许加工一个表面。

s尺寸（扳手对边宽度）由制造商自己决定。

螺纹应符合GB/T 7307的规定。

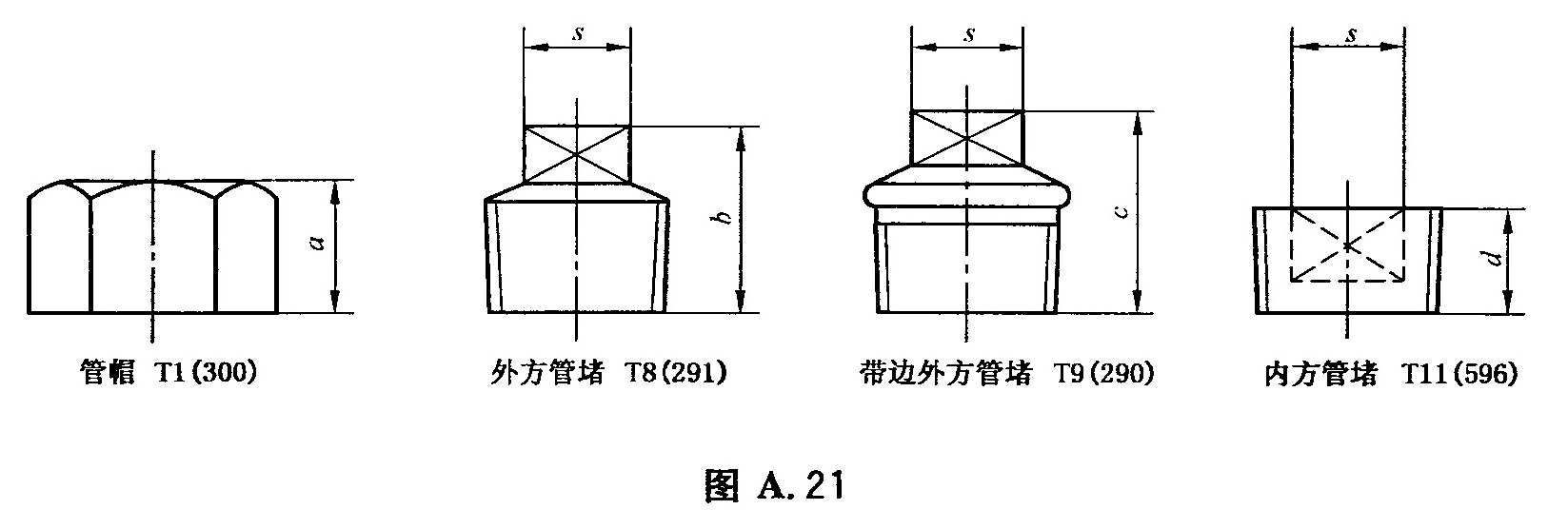

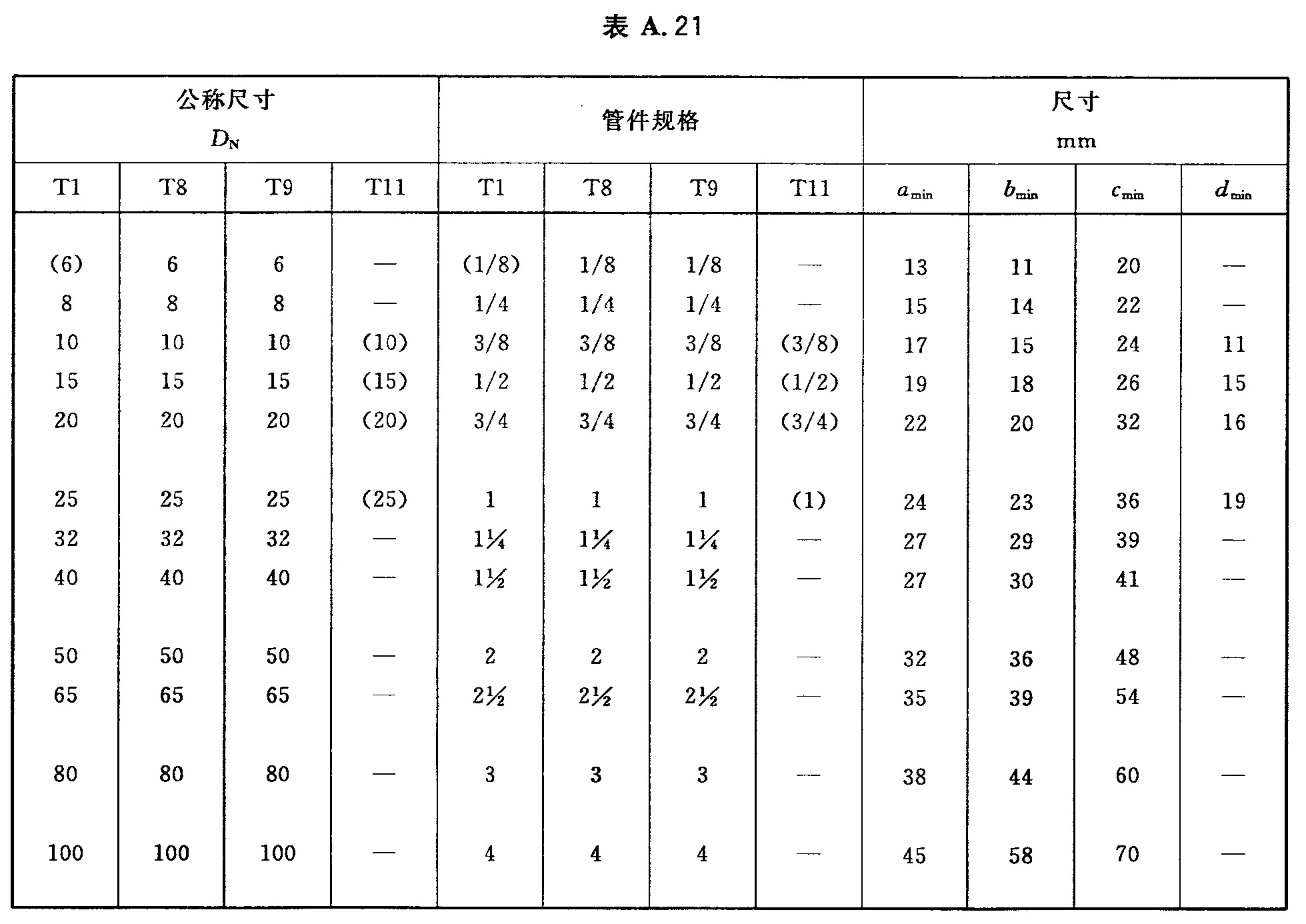

A.21 管帽和管堵型式尺寸应符合图A.21、表A.21的规定。

管帽可以是六边形、圆形或其他形状，由制造方决定。

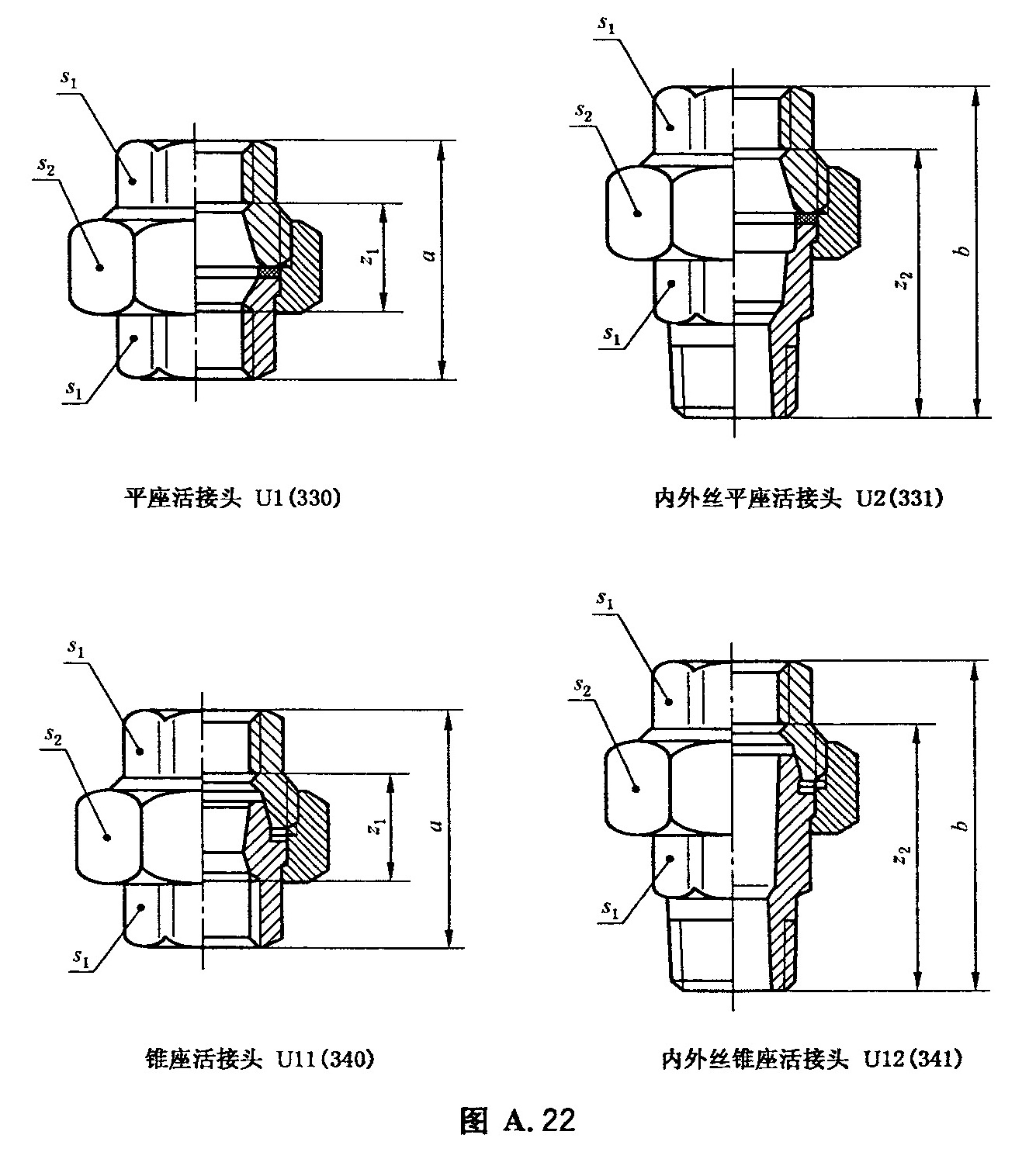

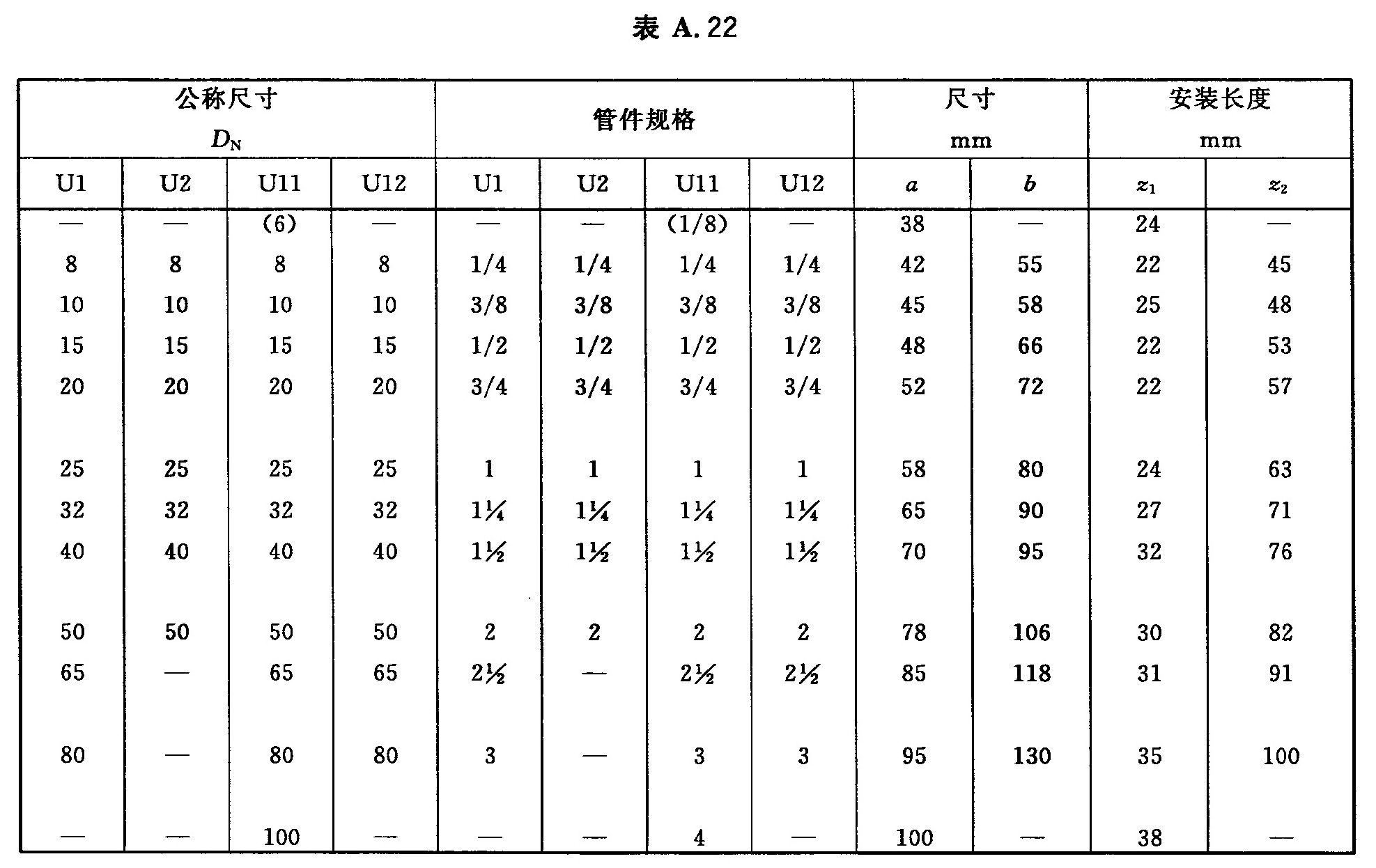

A.22 活接头的型式尺寸应符合图A.22、表A.22的规定。

其他类型座的设计和材料应符合本标准给出的尺寸a、b。

垫圈见A.24。

活接头U1和U2可否同套管一起供应由制造方决定。

注：活接头（无论是否有适合于阀座设计的垫圈）应作为一个完整组件来使用，因为活接头的部件可以由不同的制造商来加工，也可以不同类型活接头的部件由同一个制造商来做，这些部件没有必要（要求）具有互换性。

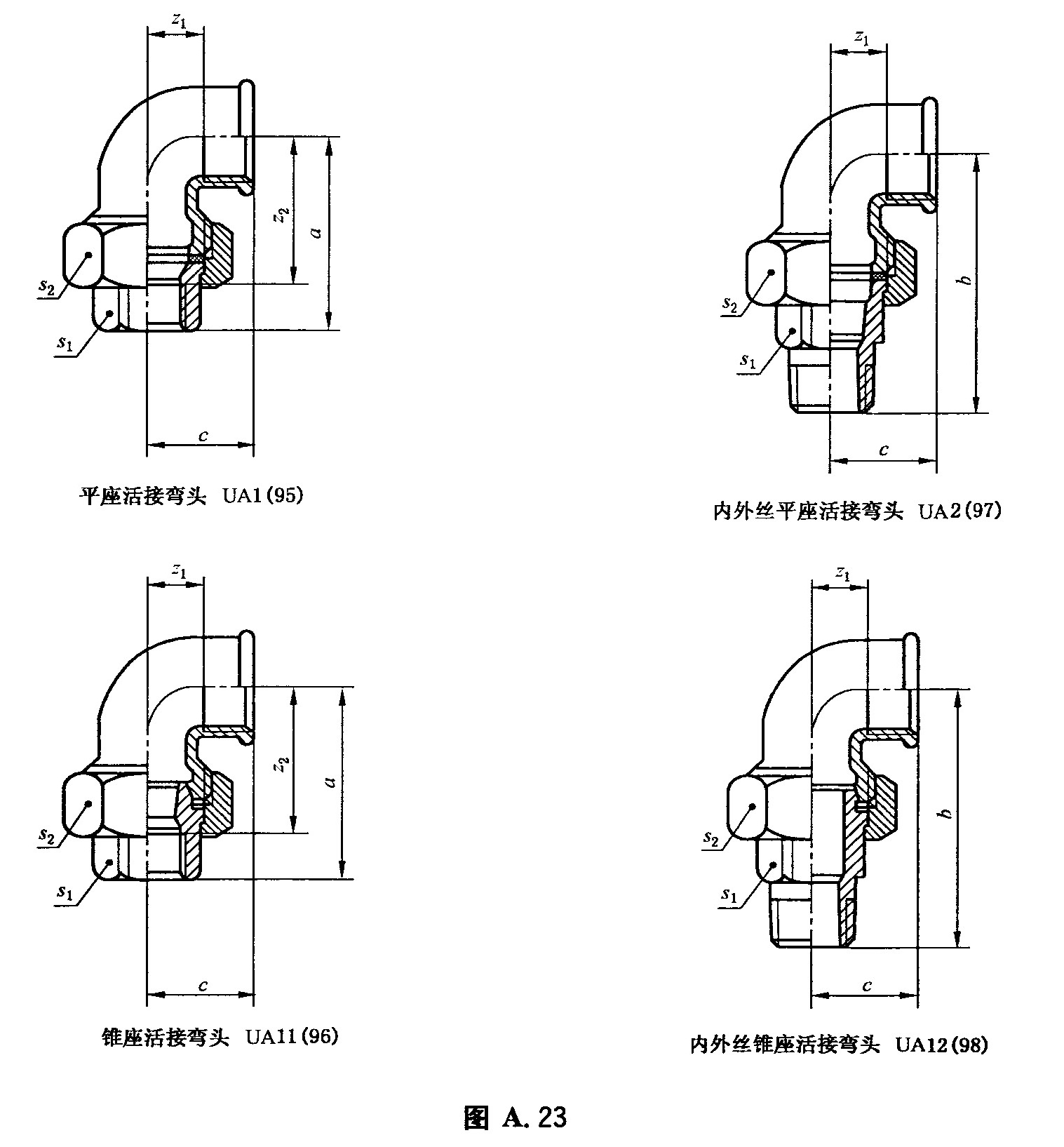

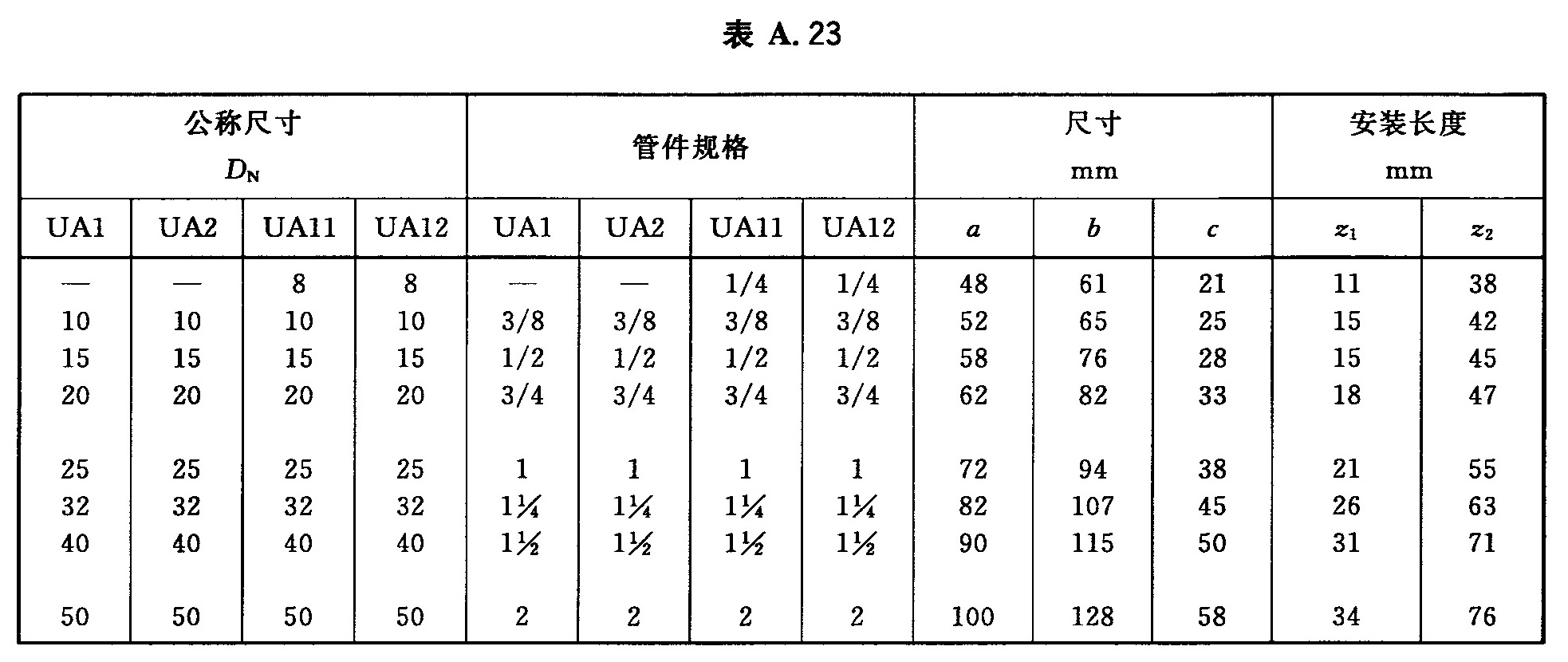

A.23 活接弯头的型式尺寸应符合图A.23、表A.23的规定。

其他类型座的设计和材料应符合本标准给出的尺寸a、b和c。

垫圈见A.24。

注：活接头（无论是否有适合于阀座设计的垫圈）应作为一个完整组件使用，因为活接头的部件可以由不同的制造商来加工，也可以不同类型活接头的部件由同一个制造商来做，这些部件没有必要（要求）具有互换性。

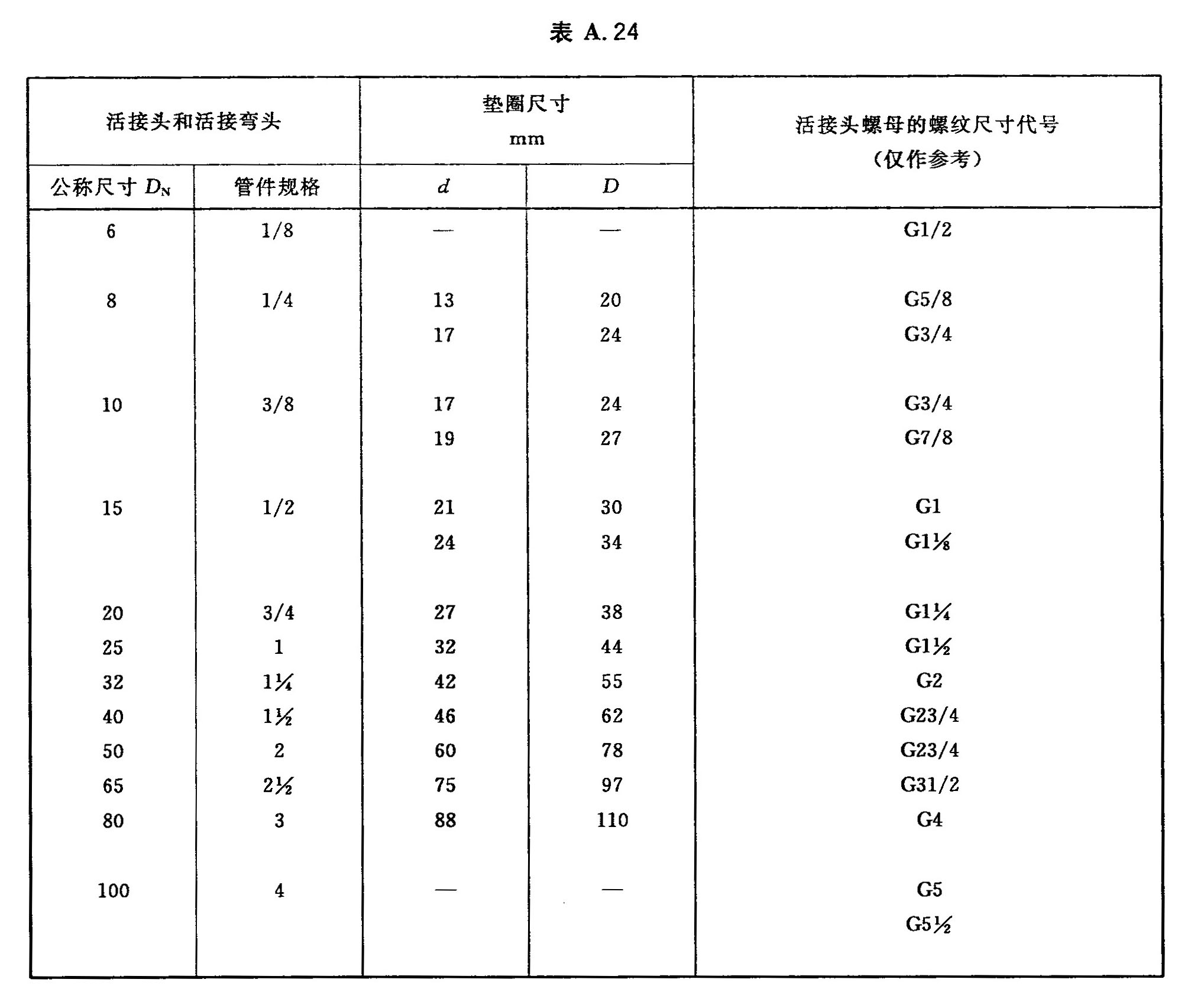

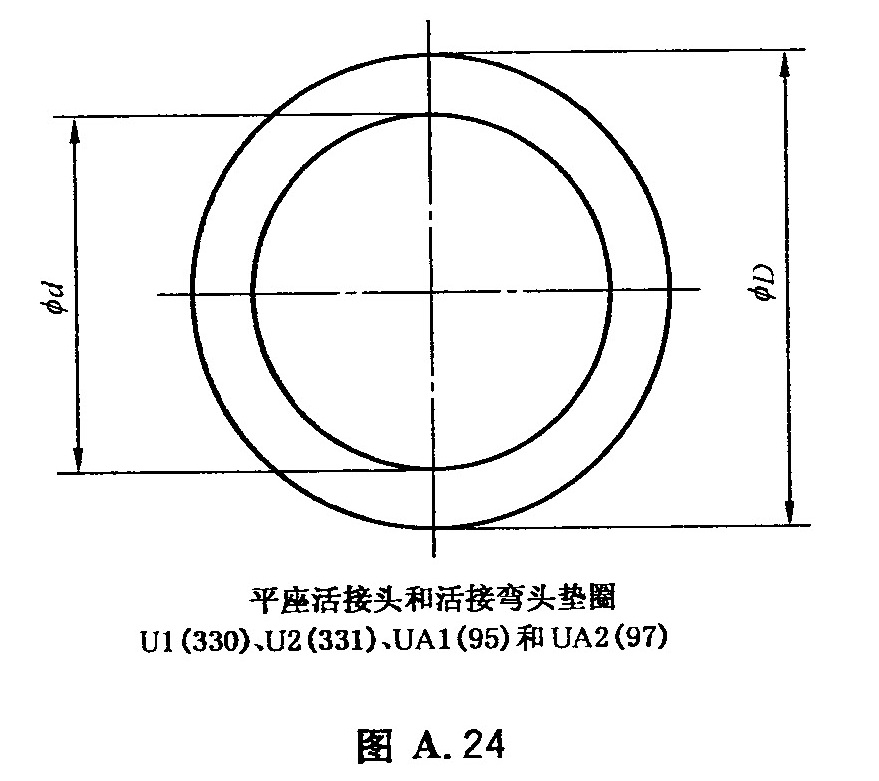

A.24 垫圈的型式尺寸应符合图A.24、表A.24的规定。

垫片材料和厚度依照用途订货时双方协定。
