附录B（规范性附录）抹面胶浆开裂应变试验方法

B.1 试验仪器

主要试验仪器如下：

——应变仪：长度为150mm，精密度等级0.1级；

——小型拉力试验机。

B.2 试样

纬向、经向试样数量各6条。

抹面胶浆按照产品说明配制搅拌均匀后使用，将抹面胶浆满抹在600mmx100mm模塑板上，贴上标准玻纤网，玻纤网两端应伸出抹面胶浆100mm，再按受检方规定的厚度刮抹面胶浆。玻纤网伸出部分反包在抹面胶浆表面，试验时把两条试条对称地互相粘贴在一起，玻纤网反包的一面向外，用环氧树脂粘贴在拉力机的金属夹板之间。

将试样放置在室温条件下养护28d，将模塑板剥掉。

B.3 试验过程

试验按下列规定进行：

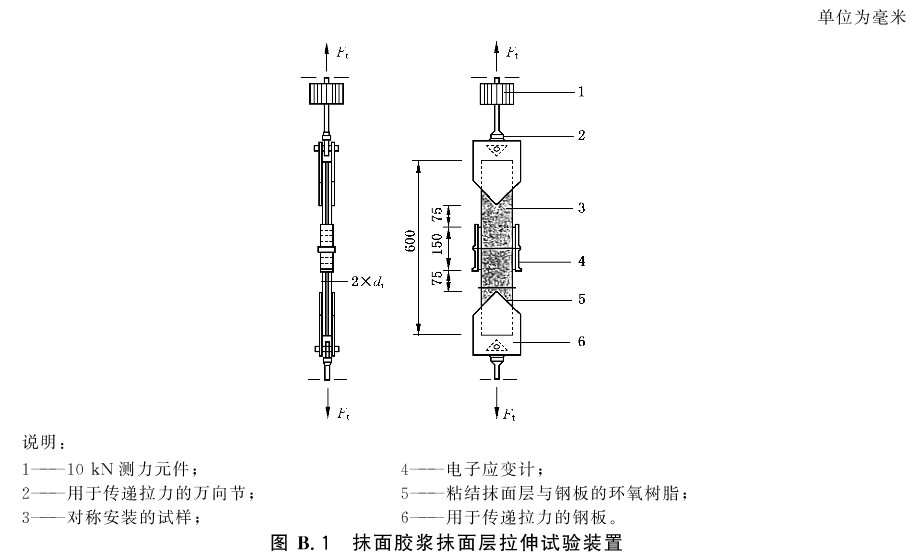

a）将两个对称粘贴的试条安装在试验机的夹具上，应变仪应安装在试样中部，两端距金属夹板尖端不应少于75mm，见图B.1；

b）加荷速度应为0.5mm/min，加荷至50％预期裂纹拉力，之后卸载。如此反复进行10次。加荷和卸载持续时间应为1min～2 min；

c）如果在10次加荷过程中试样没有破坏，则第11次加荷直至试条出现裂缝并最终断裂。在应变值分别达到0.3％、0.5％、0.8％、1.5％和2.0％时停顿，观察试样表面是否开裂，并记录裂缝状态。

B.4 试验结果

观察试样表面裂缝的数量，并测量和记录裂纹的数量和宽度，记录试样出现第一条裂缝时的应变值（开裂应变）。试验结束后，测量和记录试样的宽度和厚度。
