附录D 建筑遮阳系数的简化计算

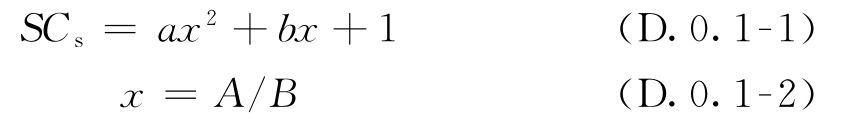

D.0.1 建筑遮阳系数应按下列公式计算：

式中：

SCs——建筑遮阳系数；

x——建筑遮阳特征值，当x>1时，取x=1；

a、b——拟合系数，宜按表D.0.1选取；

A、B——建筑遮阳的构造定性尺寸，宜按图D.0.1-1～图D.0.1-5确定。

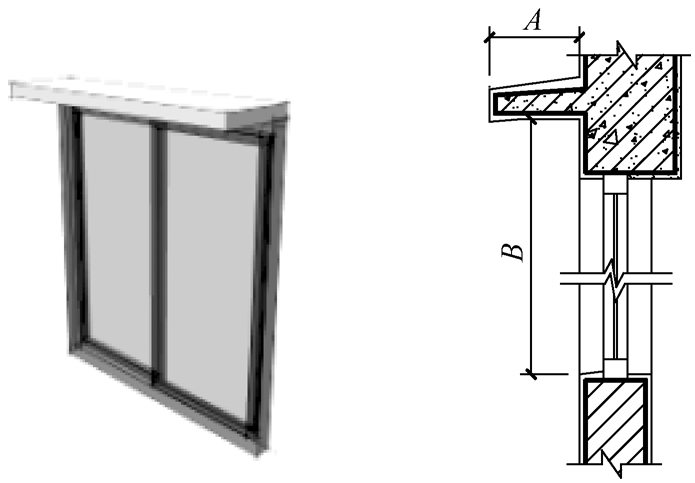

图D.0.1-1 水平遮阳的特征值的示意

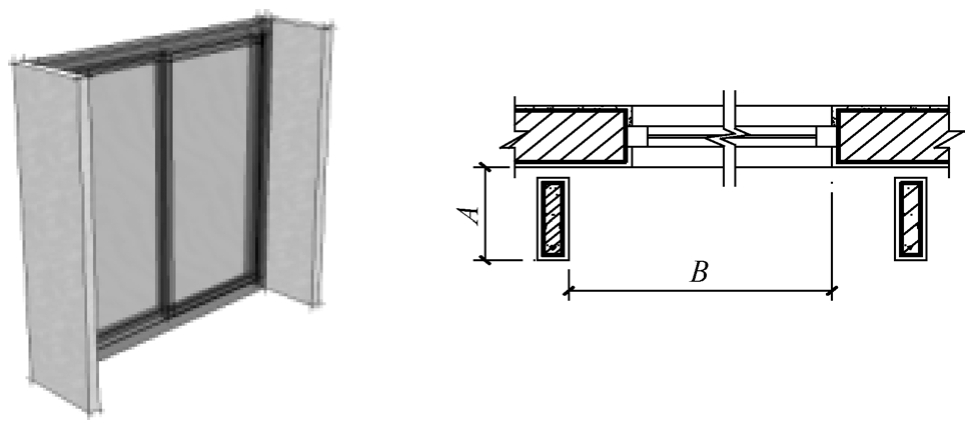

图D.0.1-2 垂直遮阳的特征值的示意

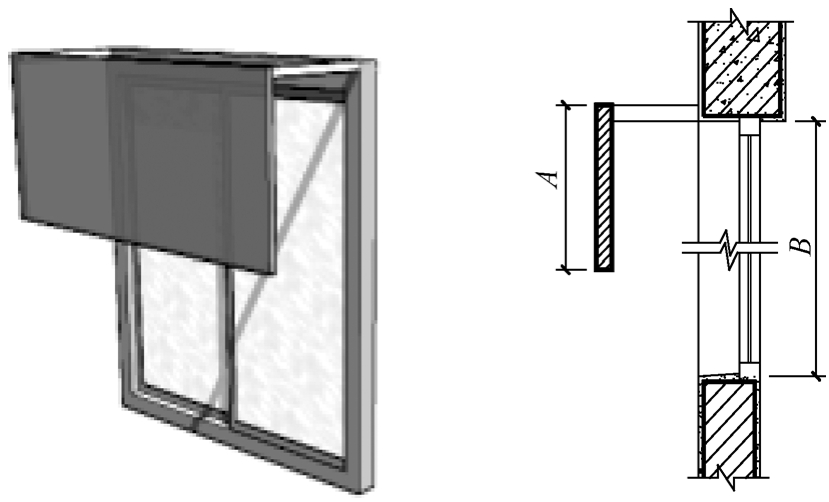

图D.0.1-3 挡板遮阳的特征值的示意

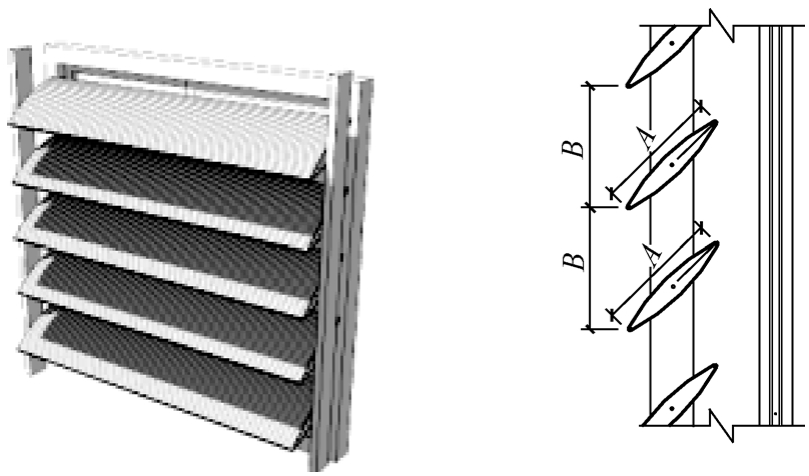

图D.0.1-4 横百叶挡板式遮阳的特征值的示意

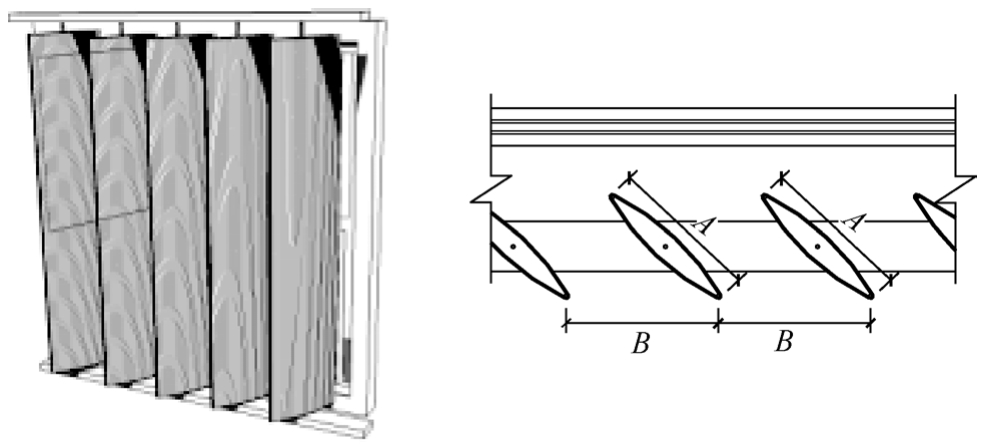

图D.0.1-5 竖百叶挡板式遮阳的特征值的示意

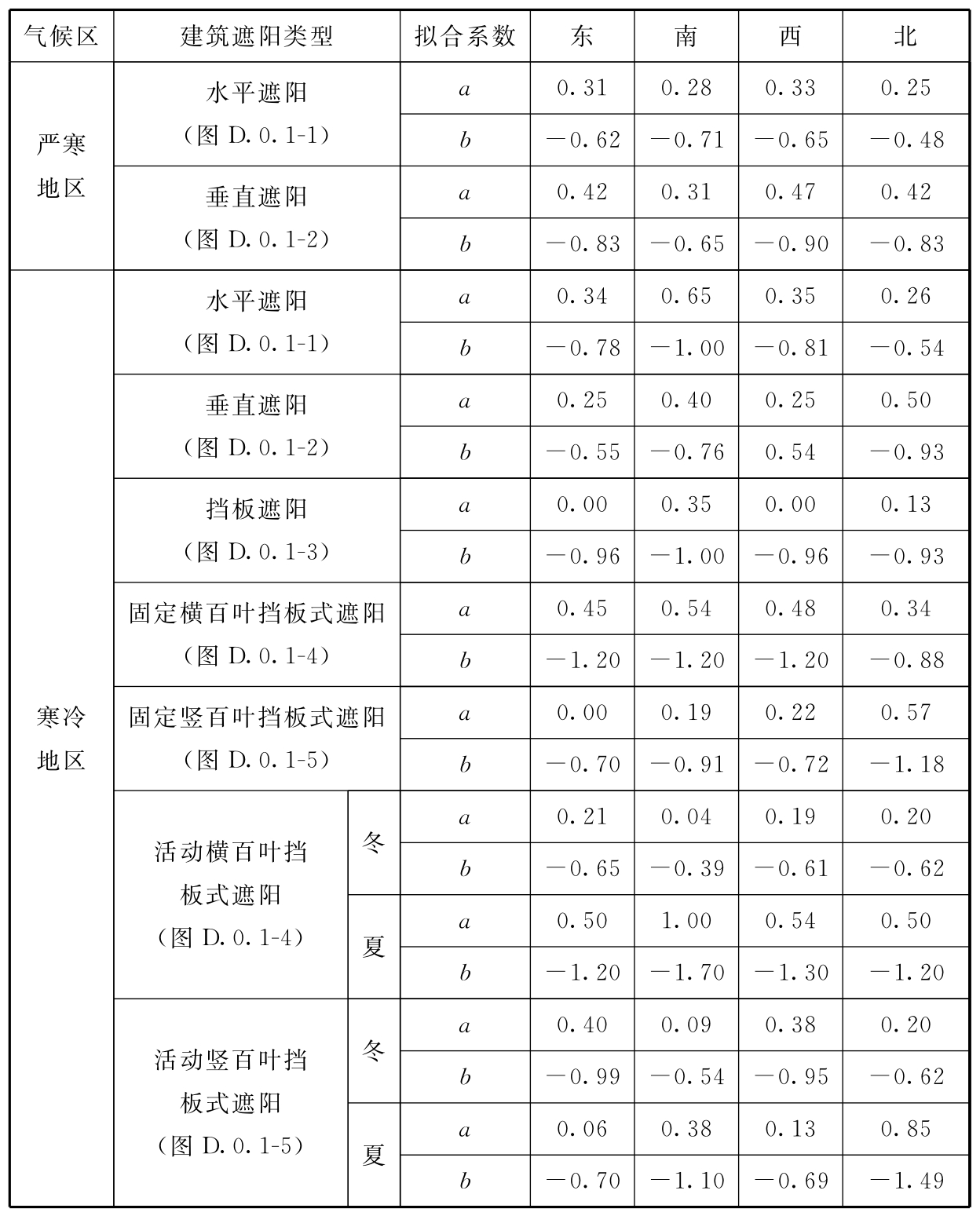

表D.0.1 建筑遮阳系数计算用的拟合系数a、b

注：拟合系数应按本标准第4.1.4条有关朝向的规定在本表中选取。

D.0.2 各种组合形式的建筑遮阳系数，可由参加组合的各种形式遮阳的建筑遮阳系数的乘积来确定，单一形式的建筑遮阳系数应按本标准式(D.0.1)计算。

D.0.3 当建筑遮阳的遮阳板采用有透光能力的材料制作时，应按下式进行修正：

式中：

SCs*——建筑遮阳的遮阳板采用非透明材料制作时的建筑遮阳系数，应按本标准式(D.0.1)计算；

η *——遮阳板的透射比，宜按表D.0.3选取。

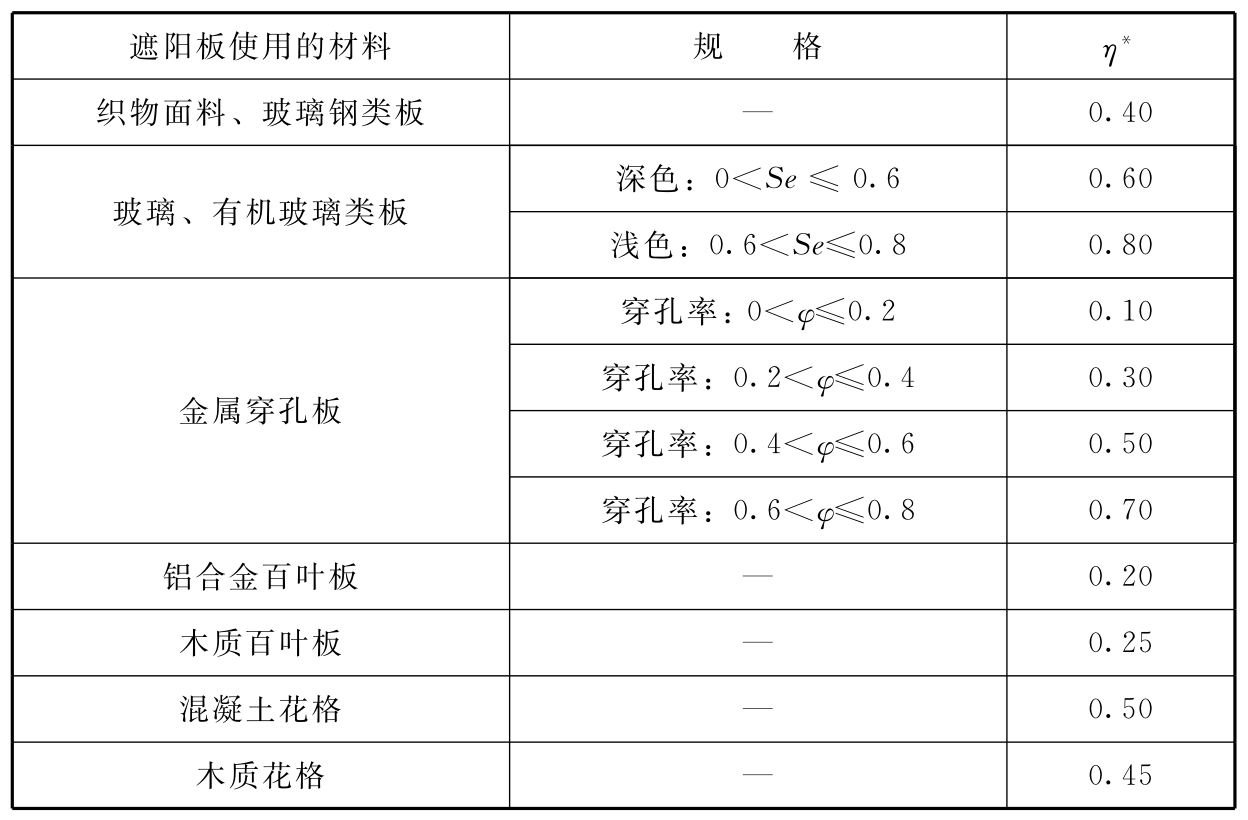

表D.0.3 遮阳板的透射比
