附录C（规范性附录） 玻璃采光顶抗软重物撞击性能检测方法

C.1 设备

C.1.1 试验框架

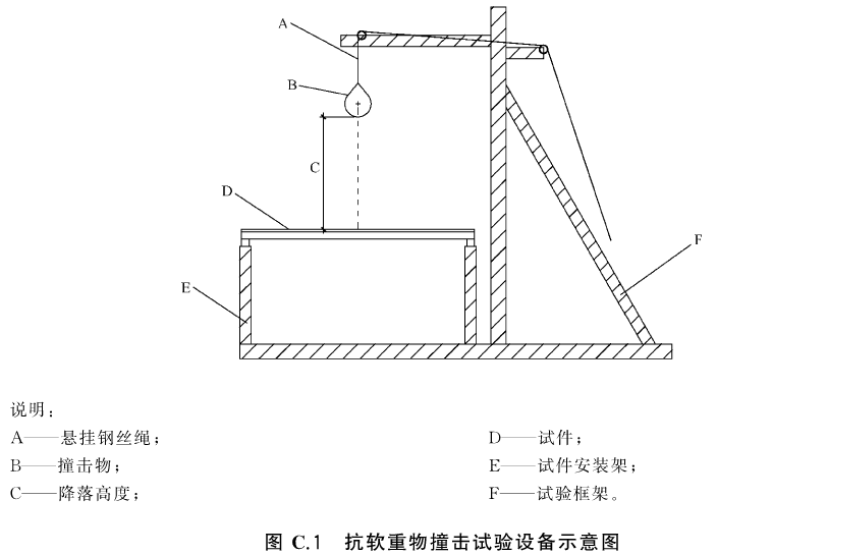

试验框架应足够坚固，能承受试验载荷，且不影响试验结果。试验设备示意见图C.1。

C.1.2 撞击物

撞击物为总重45.0kg±0.1kg，直径约400mm的球状皮袋，其中装有表观密度约1500kg/m³的砂子（通过2mm筛孔筛选的砂）。

C.1.3 设备装置要求

悬挂装置的挂点应足够坚固，并能调整以满足不同撞击位置的需要。悬挂撞击物宜采用直径为5mm的钢丝绳。

C.2 程序

C.2.1 撞击能量

撞击能量按式（C.1）计算：

式中：

E——撞击能量，单位为牛顿米（N·m）；

m——撞击物的质量，单位为千克（kg）；

H——撞击物降落高度，单位为米（m）。

C.2.2 撞击点

撞击点宜包括下列位置：

a）面板的几何中心；

b）面板长边的中点；

c）相邻面板的交界点；

d）采用点支承连接方式的面板与点支承装置的连接点。

C.2.3 试验过程

C.2.3.1 调整悬挂点的位置，使撞击物体和悬挂钢丝绳在自由状态时，撞击物在玻璃采光顶面板上的垂直投影的几何中心位于测点以50mm为半径的圆形范围内。

C.2.3.2 按设定的撞击降落高度提升撞击物，撞击物的下边缘与测点的距离与确定的撞击下落高度之差不超过20mm。

C.2.3.3 释放撞击物体，使撞击物体自由下落并对测点进行撞击。

C.2.4 结果判定

出现下列情况之一应判定为不合格：

a）撞击力消失后，试件不能恢复，出现明显变形；

b）撞击后发生零部件脱落；

c）室内侧面板出现破坏。

C.3 试验报告

试验报告应包含下列信息：

a）测试依据；

b）试件的委托单位；

c）试件类型、规格尺寸、材料、开关和结构，以及五金件位置的全部相关详细情况；

d）试验中发生破坏的详细情况；

e）试验室的名称和地点；

f）检测人员签字；

g）试验日期。
