7 试验方法

7.1 试验环境

试验环境温度为（23±2）℃，相对湿度为（50±10）％。试验前应将样品在该环境下至少放置24h。

7.2 试件

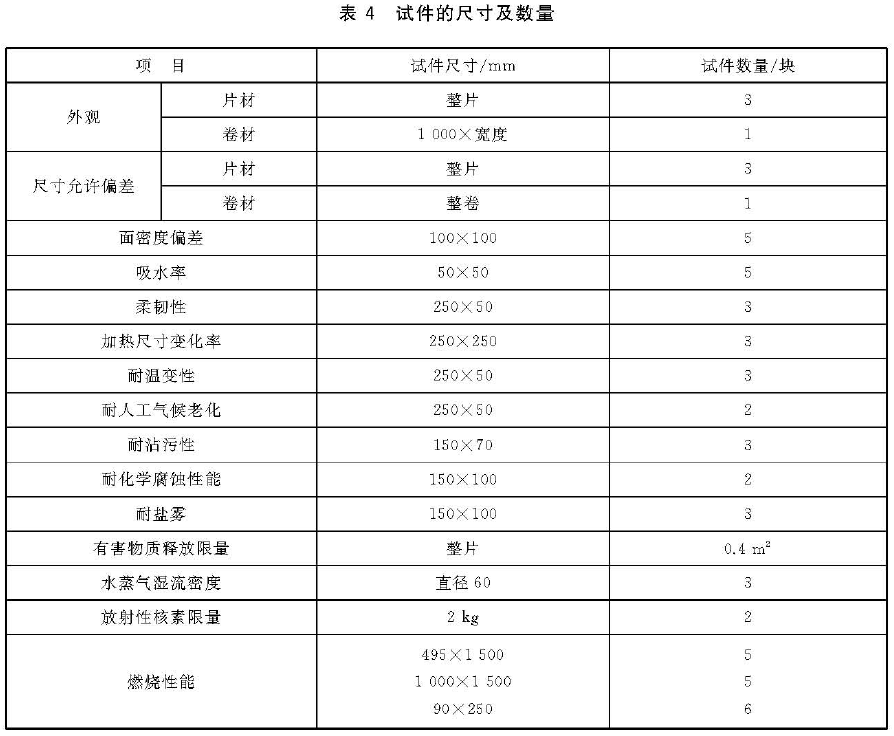

在距离产品边缘至少100mm的位置切取试件，试件的尺寸及数量见表4。

7.3 外观

在照度不低于250lx的环境中垂直距离试件表面1m处目测观察试件表面是否存在裂缝、孔洞、脱砂、明显色差。

7.4 尺寸允许偏差

片材按GB/T3810.2-2016中第2章和第3章的规定进行测试；卷材按JG/T 456-2014中第6章的规定进行测试。

7.5 物理性能

7.5.1 面密度偏差

将试件在（50±2）℃下烘干48h，在距试件边缘10mm处及中心位置，用最小分度值不大于0.02mm的测量器具分别测量试件的长度和宽度，计算长度和宽度的算术平均值；用感量不低于0.01g的天平称量试件的质量，按式（1）计算试件的面密度，精确到0.1g。取所有试件面密度测量值与标称值的最大差值作为试验结果。

式中：

D——面密度，单位为千克每平方米（kg/㎡）；

m——试样质量，单位为克（g）；

a——试件长度的平均值，单位为毫米（mm）；

b——试件宽度的平均值，单位为毫米（mm）。

7.5.2 吸水率

按GB/T9966.3的规定进行测试，试件的烘干温度为（50±2）℃，烘干时间为48h。

7.5.3 柔韧性

将试件正面朝外紧贴直径为100mm的圆柱表面，观察试件正面是否有裂纹，三个试件均未出现裂纹则试验结果为合格，否则为不合格。

7.5.4 加热尺寸变化率

按JG/T 456-2014中6.9的规定进行。

7.5.5 耐温变性

按JG/T25-1999第5章的规定进行，将试件在（23±2）℃的水中浸泡18h，取出放在（-20±2）℃冻3h，再取出放在（50±2）℃烘干3h，此为一次循环。10次循环后取出试件，放置到室温后按6.5.3测量柔韧性。

7.5.6 耐人工气候老化

将每块试件切成两半，一半留作比对样，另一半按GB/T16259-2008的方法A进行连续老化照射试验，N类产品连续老化照射600h，W类产品连续老化照射1000h。将老化后的试件与对应的比对样复原拼接摆放，按GB/T1766-2008的目视法进行老化前后变化的评级，再按6.5.3测量老化后的柔韧性。两个试件均符合要求，则试验结果为合格，否则为不合格。

7.5.7 耐沾污性

按GB/T9780-2013浸渍法的A法规定进行。

7.5.8 耐化学腐蚀性能

分别采用质量分数为5％的氢氧化钠和体积分数为1％的盐酸两种化学试剂，按JG/T 463-2014中6.4.4的方法进行。

7.5.9 耐盐雾

按GB/T1771-2007的规定进行。

7.5.10 有害物质释放限量

按GB 18587-2001的规定进行。

7.5.11 水蒸气湿流密度

按GB/T 17146-2015中干法的规定进行，并应符合下列试验条件：

——采用试验条件A；

——透湿杯的有效测定面积至少为2500m㎡；

——试样的表面朝向湿度小的一侧。

7.5.12 放射性核素限量

按GB 6566-2010的规定进行。

7.5.13 燃烧性能

按GB 8624-2012的规定进行。
