附录A（资料性附录） 高分子粘结膜

A.1 范围

本附录适用于建筑幕墙用铝塑复合板生产复合用高分子粘结膜。

A.2 技术要求

A.2.1 外观

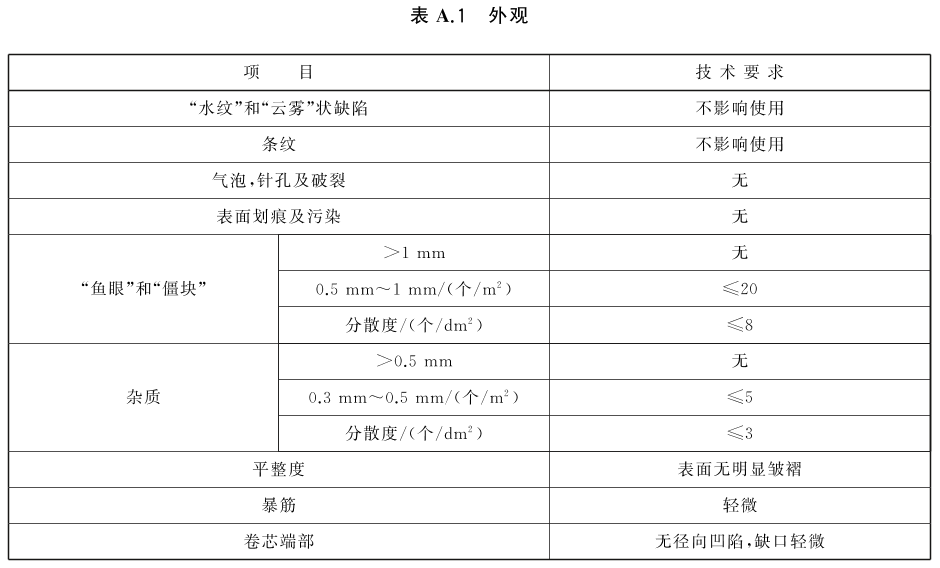

高分子粘结膜一般为缠绕在管芯上成卷供应，膜卷的长度、宽度和厚度规格由供需双方商定，但长度不应为负偏差，膜卷端面错位不大于2mm，管芯两端与膜卷端面基本相平，与铝材粘结面的标记明显。其余外观要求见表A.1。

A.2.2 尺寸偏差

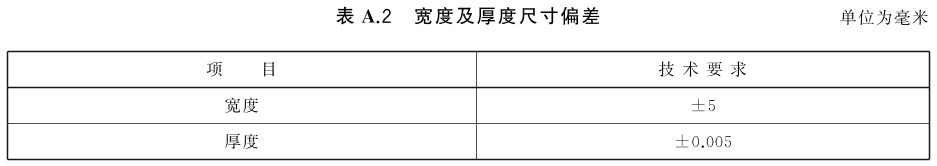

宽度及厚度尺寸偏差要求见表A.2。

A.2.3 物理力学性能

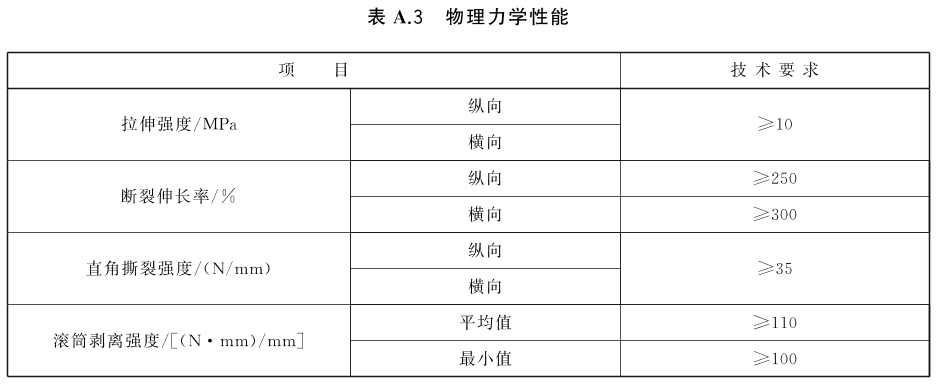

物理力学性能要求见表A.3。

A.3 试验方法

A.3.1 取样

至少去掉膜卷表面3层，再裁取2m作为试验样品。

A.3.2 试验环境

试验前，试样应在GB/T2918规定的标准环境下放置24h。除特殊规定外，试验也应在该条件下进行。

A.3.3 外观

膜卷端面错位采用最小分度值为1mm的量具进行测量。其余外观质量的试验在非阳光直射的自然光条件下目测，对目测到的缺陷用最小分度值为0.02mm的量具测量其最大尺寸。

A.3.4 尺寸偏差

A.3.4.1 宽度

按照GB/T6673的规定进行。

A.3.4.2 厚度

按照GB/T 6672的规定进行。

A.3.5 物理力学性能

A.3.5.1 拉伸强度及断裂伸长率

按照GB/T13022的规定进行。

A.3.5.2 直角撕裂强度

按照GB/T11999的规定进行。

A.3.5.3 滚筒剥离强度

A.3.5.3.1 材料

待检薄膜：尺寸350mm×350mm，数量2块；

铝材：尺寸350mm×350mm，厚度及材质与铝塑板生产实际采用的铝材相同，数量2块，表面平整无氧化层，用丙酮洗净；

芯材：尺寸350mm×350mm×3mm，数量1块，压延法制造，表面平整，用丙酮洗净。

A.3.5.3.2 制样

将上述材料按铝塑板生产的结构方式正确叠合放置，热压3min，同时保持压缩后的厚度为3mm加两层铝材的厚度，然后用50N/c㎡的压力定型冷却至室温。

A.3.5.3.3 试验

按照GB/T1457的规定进行。
