5.3 局部受压承载力计算

5.3.1 砌体截面中受局部均匀压力时的承载力应符合下式要求：

式中：Nl——局部受压面积上的轴向力设计值（N）；

γ——砌体局部抗压强度提高系数；

f——砌体的抗压强度设计值（MPa），当局部荷载作用面用混凝土灌实一皮时，应按未灌实砌体强度值采用；

Al——局部受压面积（m㎡）。

5.3.2 砌体局部抗压强度提高系数γ，应符合下列要求：

1 γ可按下式计算：

式中：A0——影响砌体局部抗压强度的计算面积（㎡）。

2 计算所得γ值，尚应符合下列要求：

1）在图5.3.2a的情况下，γ≤2.5；

2）在图5.3.2b的情况下，γ≤2.0；

3）在图5.3.2c的情况下，γ≤1.5；

4）在图5.3.2d的情况下，γ≤1.25；

5）按本规范第5.8.2条的要求灌孔的砌块砌体，在1）、2）、3）项的情况下，尚应符合γ小于等于1.5。未灌孔混凝土砌块砌体γ等于1。

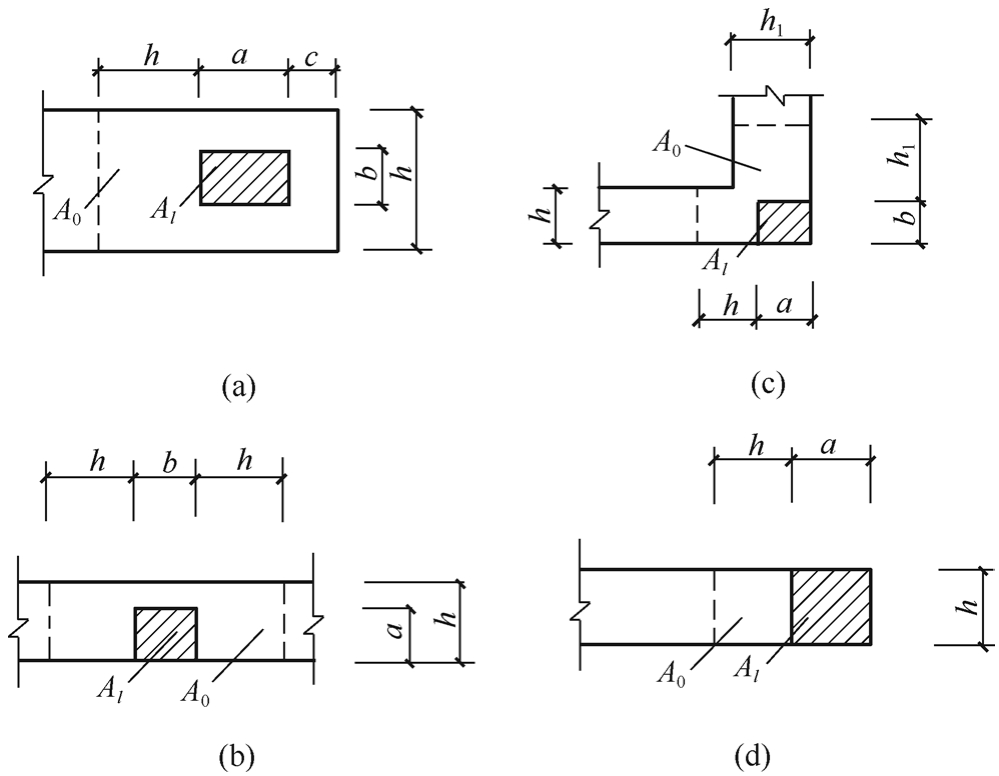

图5.3.2 影响局部抗压强度的面积A0

5.3.3 影响砌体局部抗压强度的计算面积可按下列规定采用：

1 在图5.3.2a的情况下，A0=（a+c+h）h；

2 在图5.3.2b的情况下，A0=（b+2h）h；

3 在图5.3.2c的情况下，A0=（a+h）h+（b+h1-h）h1；

4 在图5.3.2d的情况下，A0=（a+h）h。

注：a、b为矩形局部受压面积Al的边长；h、h1为墙厚或柱的较小边长，墙厚；c为矩形局部受压面积的外边缘至构件边缘的较小距离，当小于h时，应取为h。

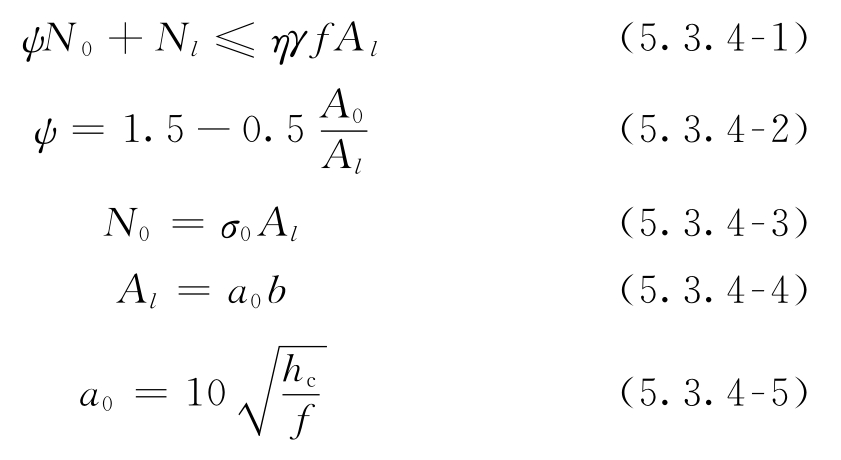

5.3.4 梁端支承处砌体的局部受压承载力应按下列公式计算：

式中：ψ——上部荷载的折减系数，当A0/Al大于等于3时，应取ψ等于0；

N0——局部受压面积内上部轴向力设计值（N）；

Nl——梁端支承压力设计值（N）；

σ0——上部平均压应力设计值（N/m㎡）；

η——梁端底面压应力图形的完整系数，应取0.7，对于过梁和墙梁应取1.0；

a0——梁端有效支承长度（mm），当a0大于a时，应取a0等于a；

a——梁端实际支承长度（mm）；

b——梁的截面宽度（mm）；

hc——梁的截面高度（mm）；

f——砌体的抗压强度设计值（MPa）。

5.3.5 在梁端设有刚性垫块时砌体局部受压应符合下列要求：

1 刚性垫块下的砌体局部受压承载力应按下列公式计算：

式中：N0——垫块面积Ab内上部轴向力设计值（N）；

φ——垫块上N0与Nl合力的影响系数，应采用本规程附录F当β小于等于3时的φ值；

γ1——垫块外砌体面积的有利影响系数，γ1应为0.8γ，但不小于1.0。γ为砌体局部抗压强度提高系数，按本规程公式（5.3.2）以Ab代替Al计算得出；

Ab——垫块面积（m㎡）；

ab——垫块伸入墙内的长度（mm）；

bb——垫块的宽度（mm）。

2 刚性垫块的构造应符合下列要求：

1) 刚性垫块的高度不宜小于190mm，自梁边算起的垫块挑出长度不宜大于垫块高度tb；

2) 在带壁柱墙的壁柱内设刚性垫块时（图5.3.5），其计算面积应取壁柱范围内的面积，而不应计算翼缘部分，同时壁柱上垫块伸入翼墙内的长度不应小于100mm；

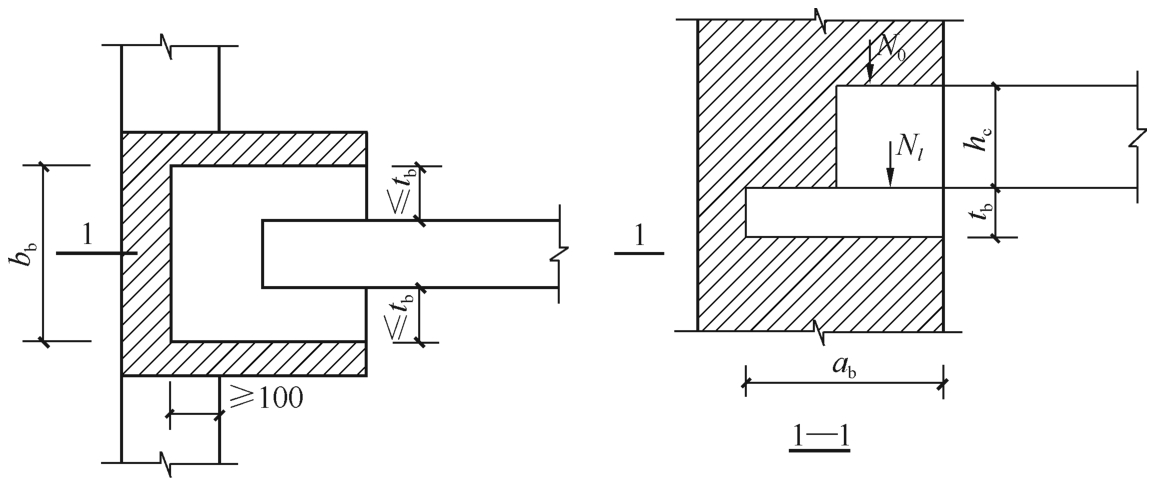

图5.3.5 壁柱上设有垫块时梁端局部受压

3) 当现浇垫块与梁端整体浇筑时，垫块可在梁高范围内设置。

3 梁端设有刚性垫块时，梁端有效支承长度a0应按下式确定：

式中：δ1——刚性垫块的影响系数，可按表5.3.5采用。

垫块上Nl作用点的位置可取0.4a0处。

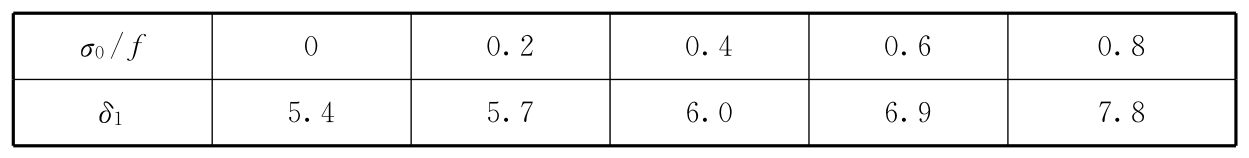

表5.3.5 系数δ1值表

注：表中其间的数值可采用插入法求得。

4 梁端设现浇刚性垫块时，其局压强度亦应按本条规定计算。

5.3.6 梁下设有长度大于πh0的垫梁时（图5.3.6），垫梁下的砌体局部受压承载力应按下列公式计算：

式中：N0——垫梁上部轴向力设计值（N）；

bb——垫梁在墙厚方向的宽度（mm）；

δ2——垫梁底面压应力分布系数，当荷载沿墙厚方向均匀分布时可取1.0，不均匀分布时可取0.8；

h0——垫梁折算高度（mm）；

Eb、Ib——分别为垫梁的混凝土弹性模量（MPa）和截面惯性矩（mm4）；

hb——垫梁的高度（mm）；

E——砌体的弹性模量；

h——墙厚（mm）。

垫梁上梁端有效支承长度a0可按本规程公式（5.3.5-4）计算。

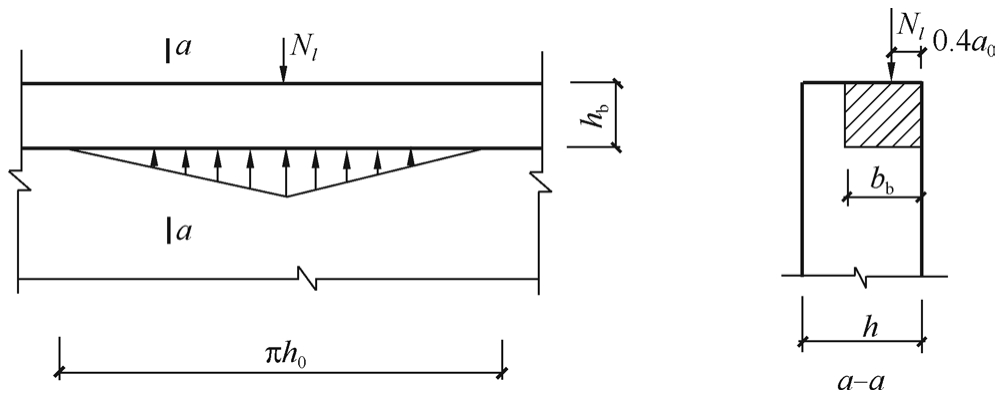

图5.3.6 垫梁局部受压
