附录A（规范性附录）耐候性试验方法

A.1 试验仪器与设备

试验仪器与试验墙应符合以下要求：

a）耐候性试验箱：控制范围符合试验要求，每件试样的测温点不应少于4个，每个测温点的温度与平均温度偏差不应大于5℃，试验箱壁厚0.10m～0.15m，试验机能够自动控制和记录挤塑板外保温系统表面温度、箱内空气相对湿度、喷淋水温度和流量。

b）试验墙：混凝土或砌体墙，试验墙应足够牢固，并可安装到耐候性试验箱上。试验墙上角处应预留一个宽0.4m、高0.6m的洞口，洞口距离边缘应为0.4m。试验墙尺寸应满足：

1）面积不小于6.0㎡；

2）宽度不小于2.5m；

3）高度不小于2.0m。

A.2 试样

试样应符合以下要求：

a）试样由试验墙和受测保温系统组成，试样数量1个。

b）挤塑板厚度不宜小于30mm（或按设计要求），洞口四角挤塑板的安装应符合相关规定。

c）在试验墙的两侧面和洞口四边也应安装相同的外保温系统，挤塑板的厚度宜为20mm。

d）整个试样应使用同种抹面胶浆和玻纤网布，并应连续，不得设置分割缝。

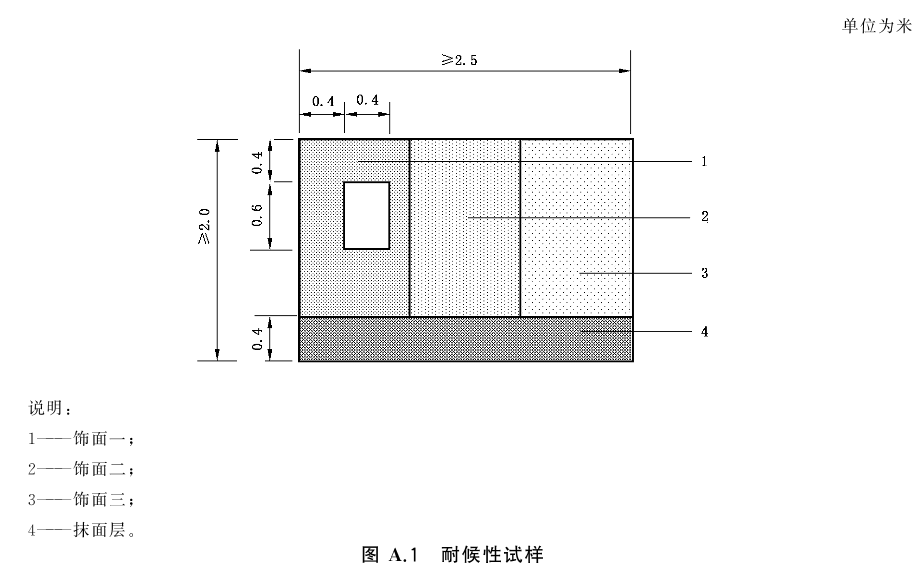

e）饰面层应符合以下规定，试样如图A.1所示。

1）试样底部0.4m高度以下不做饰面层，在此高度范围内应包含一条挤塑板水平拼缝；

2）涂装饰面系统最多可做3种类型饰面层，并按竖直方向分布。

f）制样完成后，应在空气温度10℃～30℃、相对湿度不低于50％条件下至少养护28d。

A.3 试验过程

试验按以下规定进行：

a）按以下规定组装试样：

1）试样应与耐候性试验箱开口紧密接触，试样外沿应与耐候性试验箱外沿齐平；

2）在试样表面按面积均布粘贴表面温度传感器。

b）进行热雨循环80次，每20个热雨循环后，对抹面层和饰面层的外观进行检查并做记录。热雨循环条件如下：

1）加热3h，在1h内将试样表面温度升至70℃，并恒温在（70±5）℃，试验箱内空气相对湿度保持在10％～20％范围内；

2）喷淋水1h，水温（15±5）℃，喷水量1.0L/（㎡·min）～1.5L/（㎡·min）；

3）静置2h。

c）试样完成热雨循环后，在空气温度10℃～30℃、相对湿度不低于50％条件下放置2d，然后进行热冷循环。

d）进行热冷循环5次。热冷循环条件如下：

1）加热8h，在1h内将试样表面温度升至50℃，并恒温在（50±5）℃，试验箱内空气相对湿度保持在10％～20％范围内；

2）制冷16h，在2h内将试样表面温度降至-20℃，并恒温在（-20±5）℃。

e）完成热冷循环后，试样在空气温度10℃～30℃、相对湿度不低于50％条件下放置7d，然后进行外观检查和拉伸粘结强度测定。

f）外观检查：目测检查试样有无可见裂缝、粉化、空鼓、剥落等现象。有裂缝、粉化、空鼓、剥落等情况时，记录其数量、尺寸和位置。

g）按以下规定进行拉伸粘结强度测定：

1）按JGJ110规定的方法进行，按不同饰面分别进行测定，每组测点6个；

2）拉伸粘结强度测点尺寸为100mm×100mm，测点应在试样表面均布，断缝切割至挤塑板表层。如饰面层与抹面层脱开，且拉伸粘结强度小于0.15 MPa，应继续测定抹面层与挤塑板的拉伸粘结强度，并应在记录中注明。

A.4 试验结果

外观试验结果为有无可见裂缝、粉化、空鼓、剥落等现象。

每种饰面及无饰面部位拉伸粘结强度应分别计算，拉伸粘结强度试验结果为各自6个试验数据中4个中间值的算术平均值，精确到0.01 MPa。
