附录B 温室常用构件截面特性近似计算公式

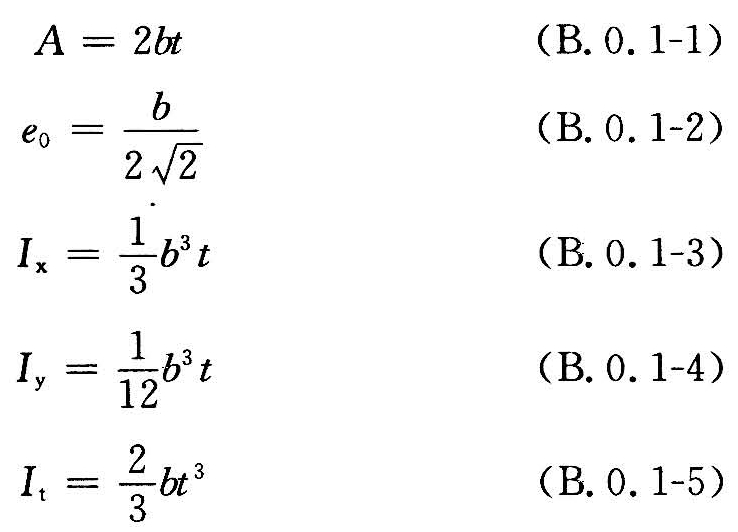

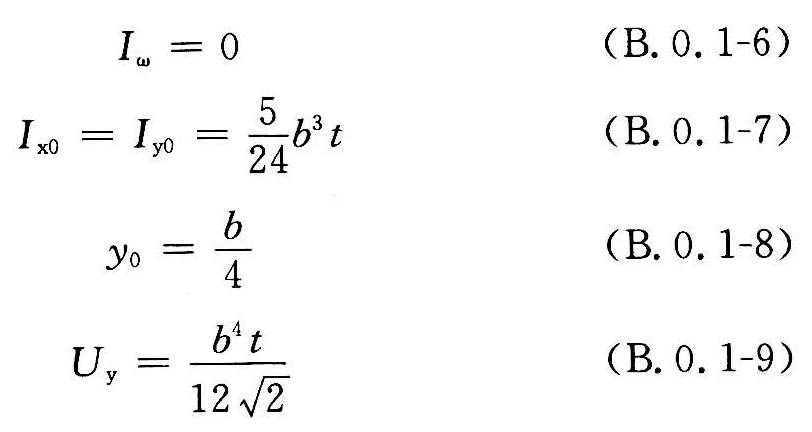

B.0.1 等边角钢（图B.0.1）截面特性可按下列公式计算：

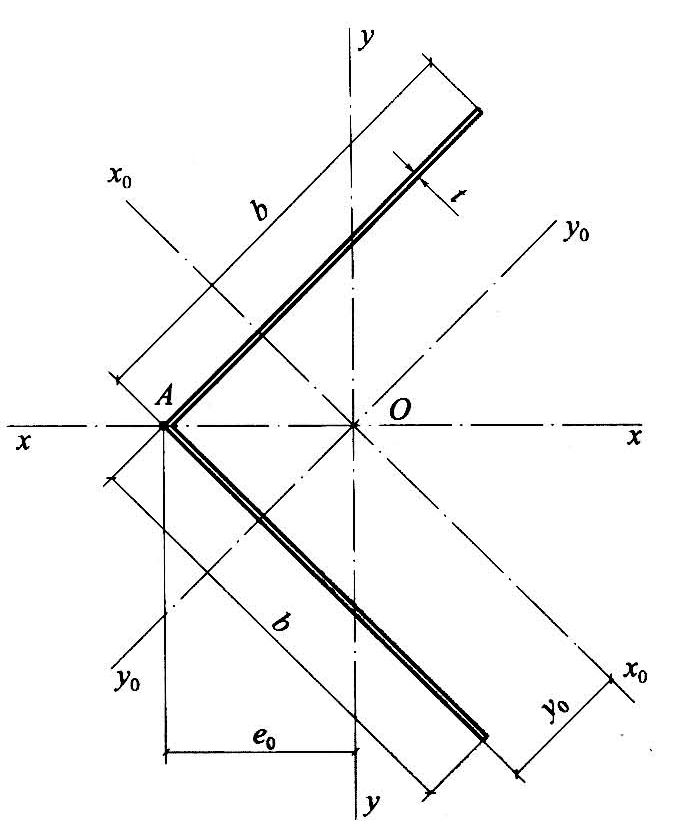

图B.0.1 等边角钢截面

式中：A——截面面积（m㎡）；

b——翼缘宽度（mm）；

t——壁厚（mm）；

e0——弯心与重心之间的距离（mm）；

Ix——绕x轴截面惯性矩（mm4）；

Iy——绕y轴截面惯性矩（mm4）；

It——截面抗扭惯性矩（mm4）；

Iω——截面扇性惯性矩（mm4）；

Ix0——绕x0轴截面惯性矩（mm4）；

Iy0——绕y0轴截面惯性矩（mm4）；

y0——重心与翼缘之间的距离（mm）；

Uy——三次面积矩（mm5）。

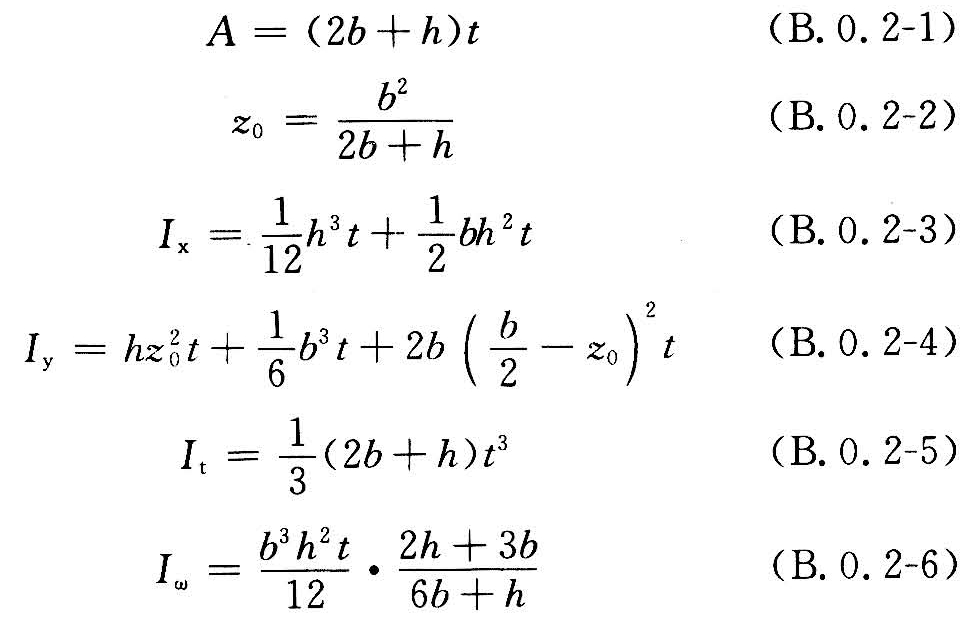

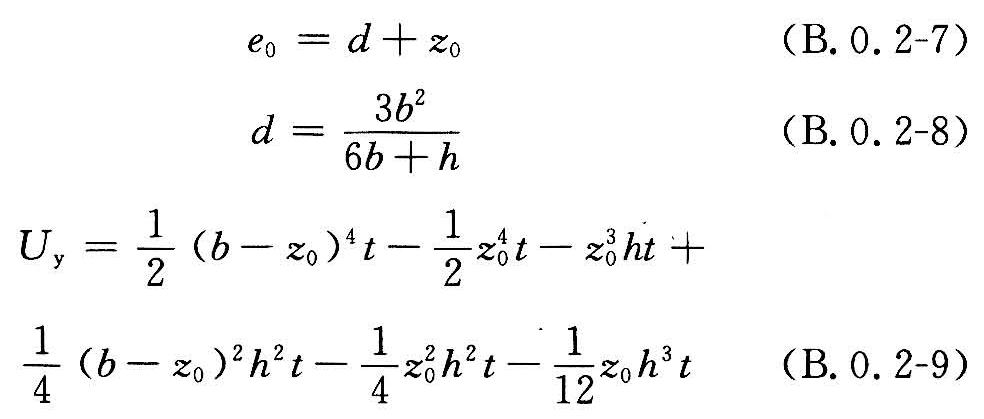

B.0.2 槽钢（图B.0.2）截面特性可按下列公式计算：

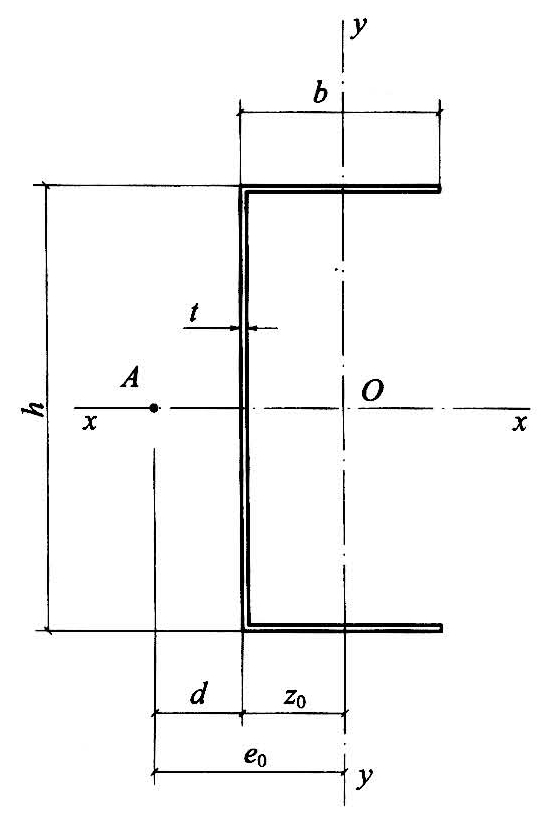

图B.0.2 槽钢截面

式中：h——腹板高度（mm）；

z0——重心与腹板之间的距离（mm）；

d——弯心与腹板之间的距离（mm）。

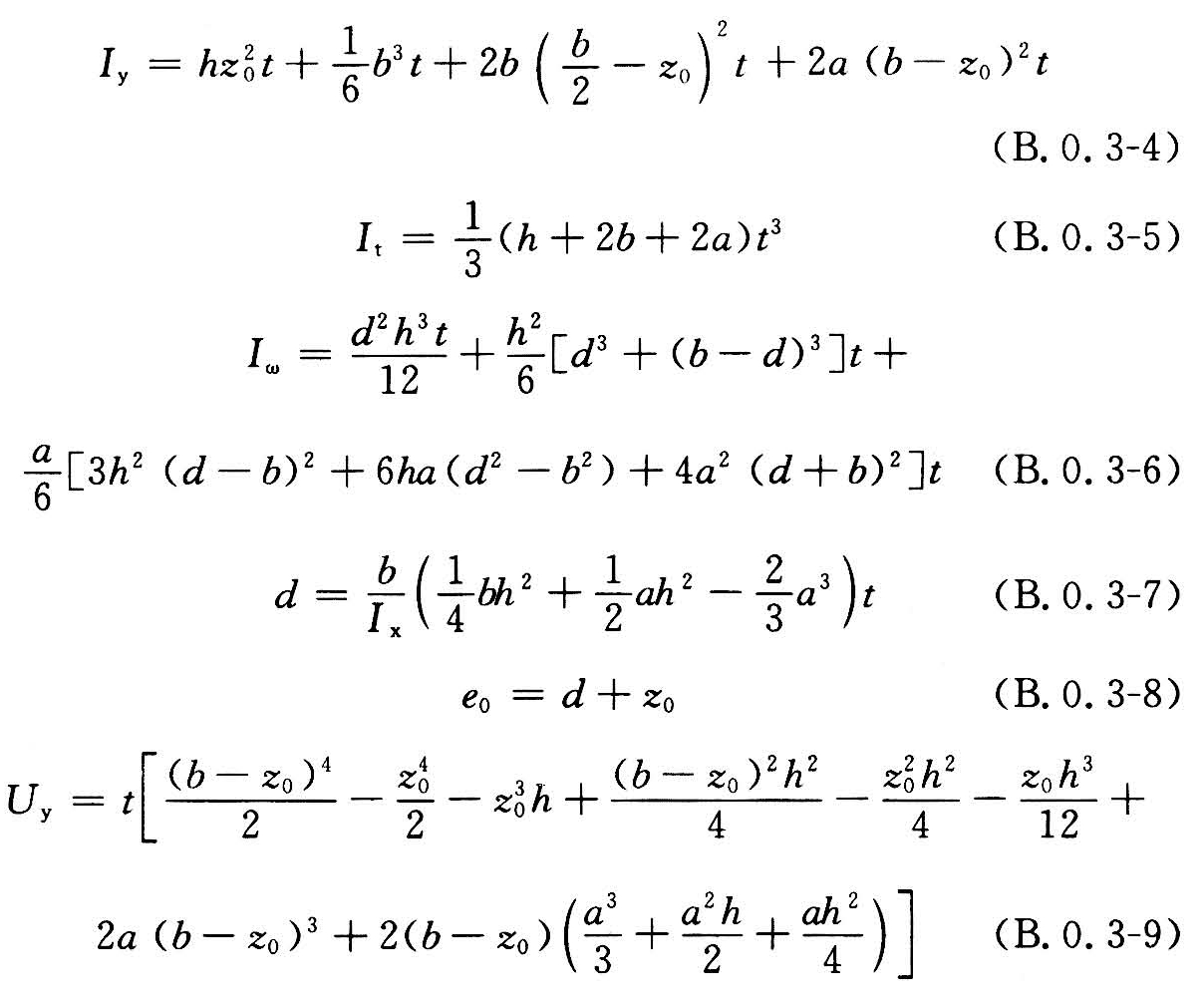

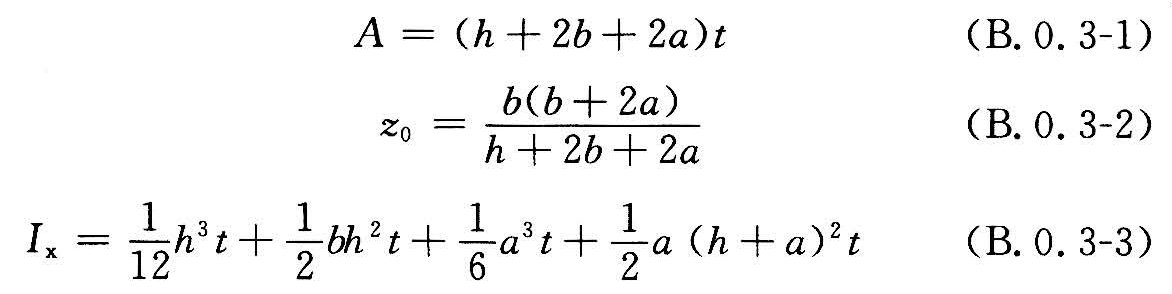

B.0.3 外卷边槽钢（图B.0.3）截面特性可按下列公式计算：

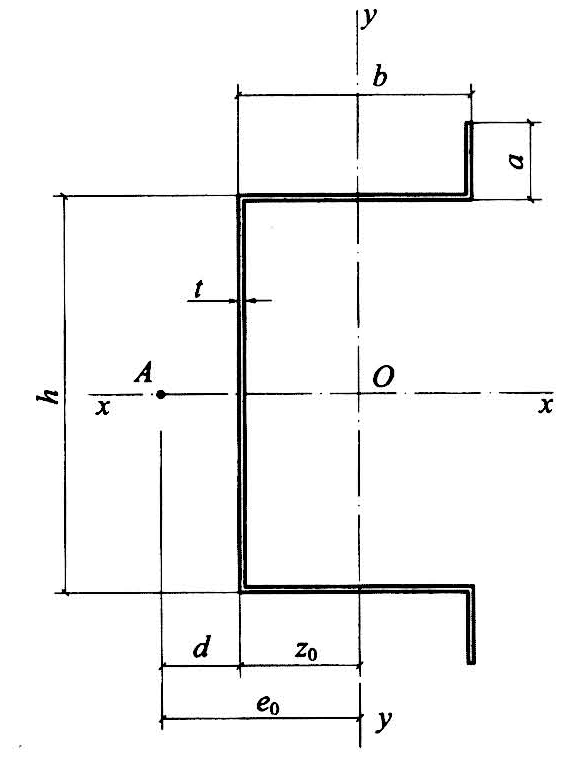

图B.0.3 外卷边槽钢截面

式中：a——弯边宽度（mm）。

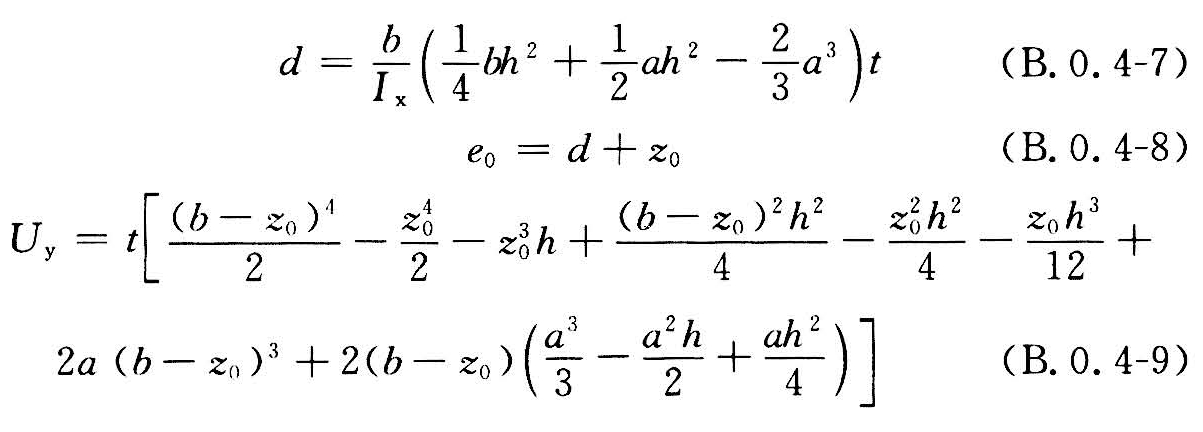

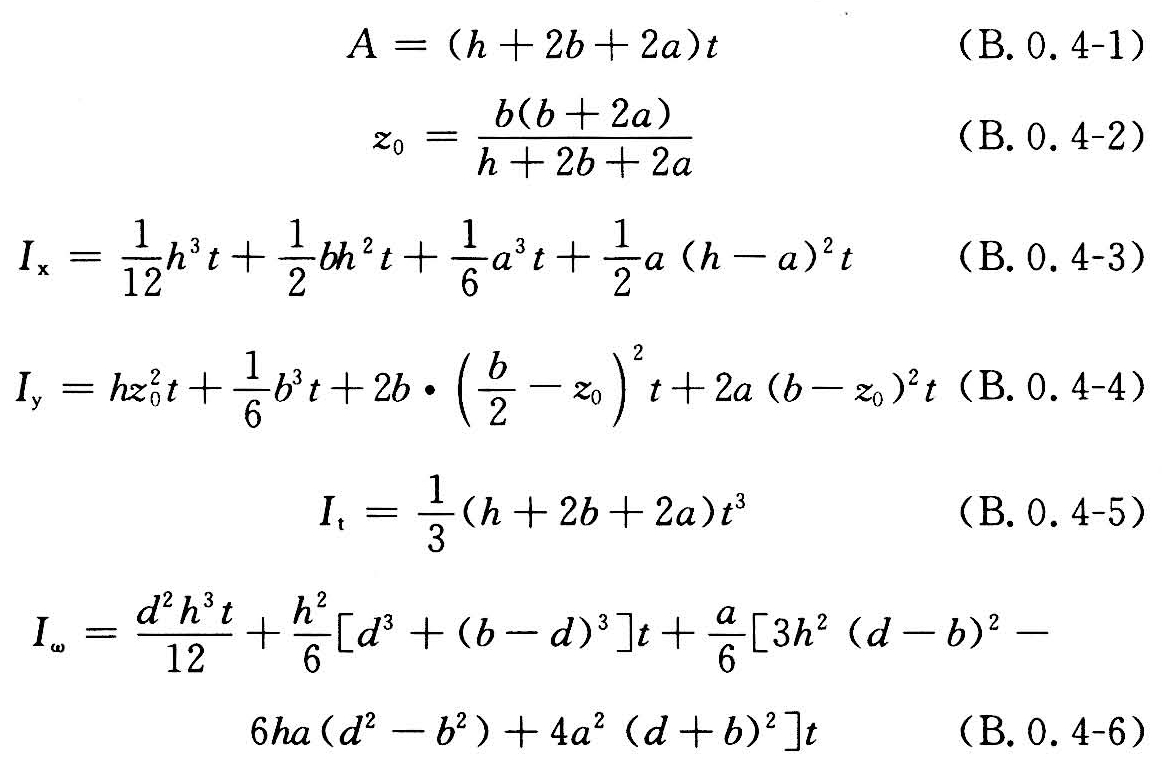

B.0.4 内卷边槽钢（图B.0.4）截面特性可按下列公式计算：

图B.0.4 内卷边槽钢截面

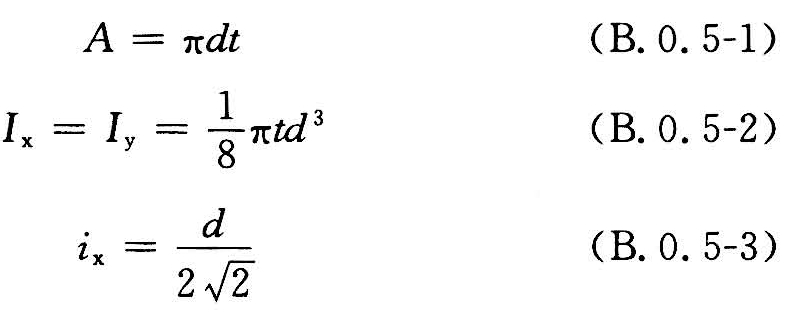

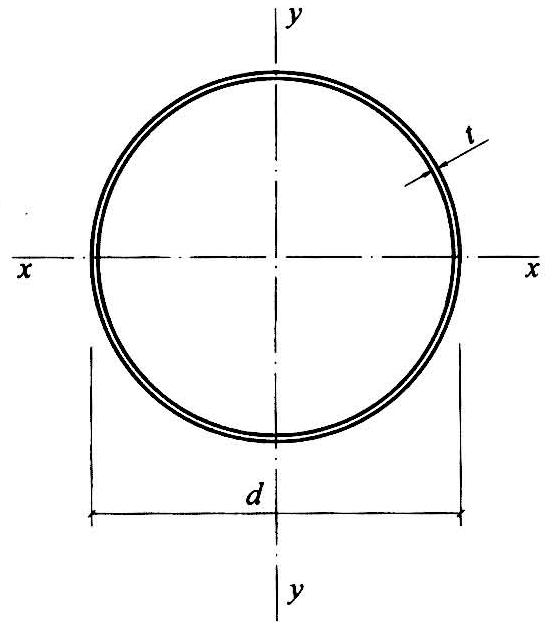

B.0.5 圆钢管（图B.0.5）截面特性可按下列公式计算：

图B.0.5 圆钢管截面

式中：d——圆钢管外径（mm）；

ix——截面回转半径（mm）。

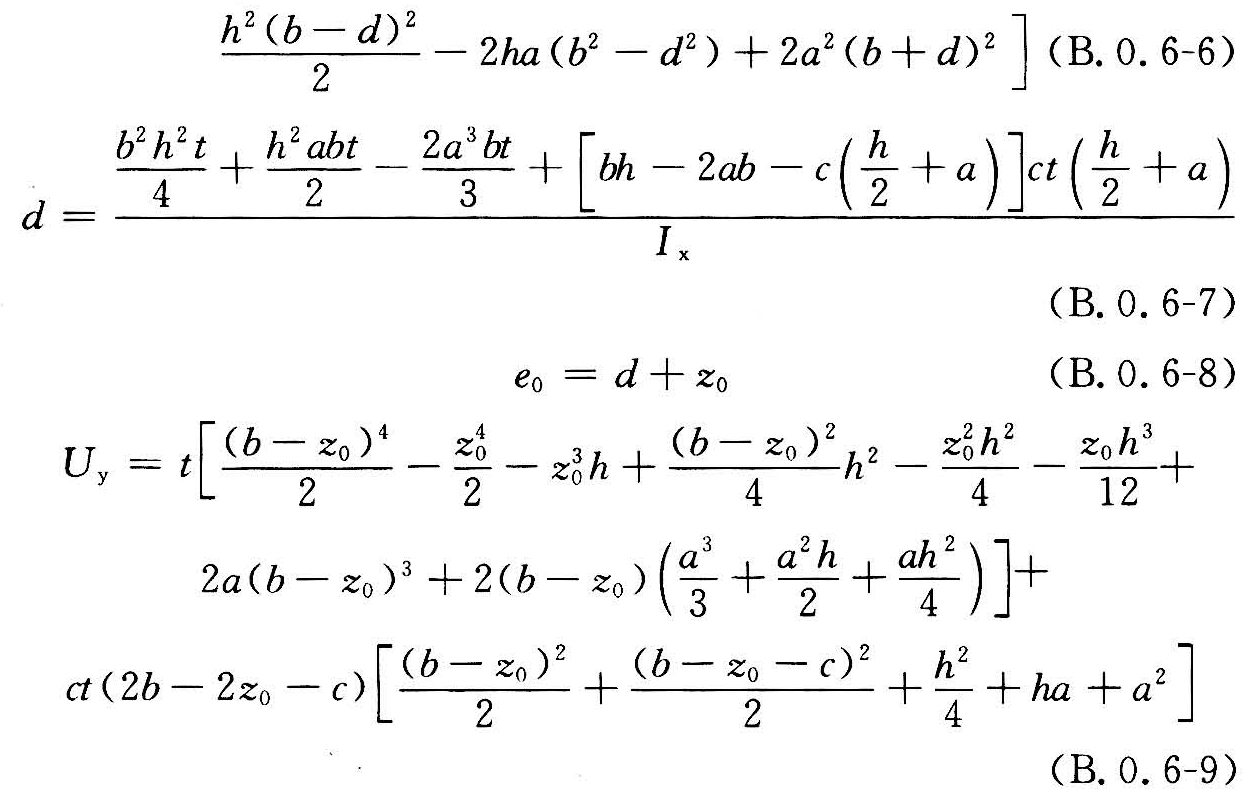

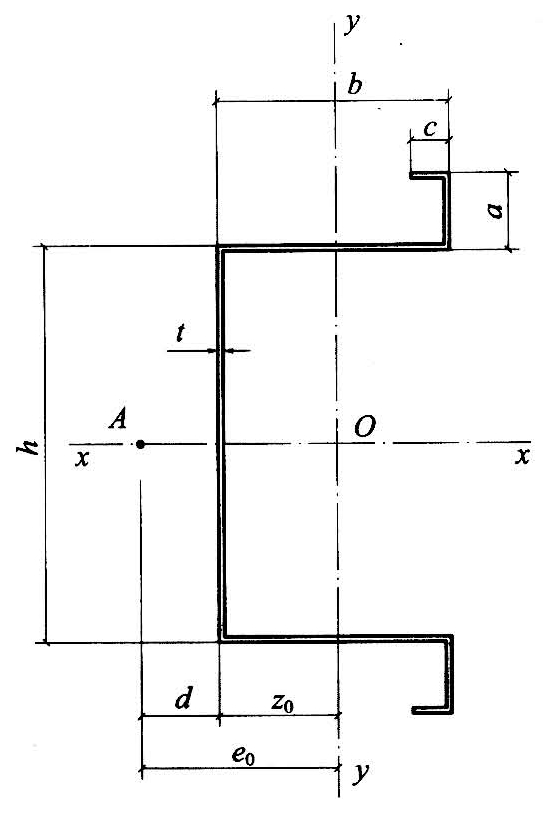

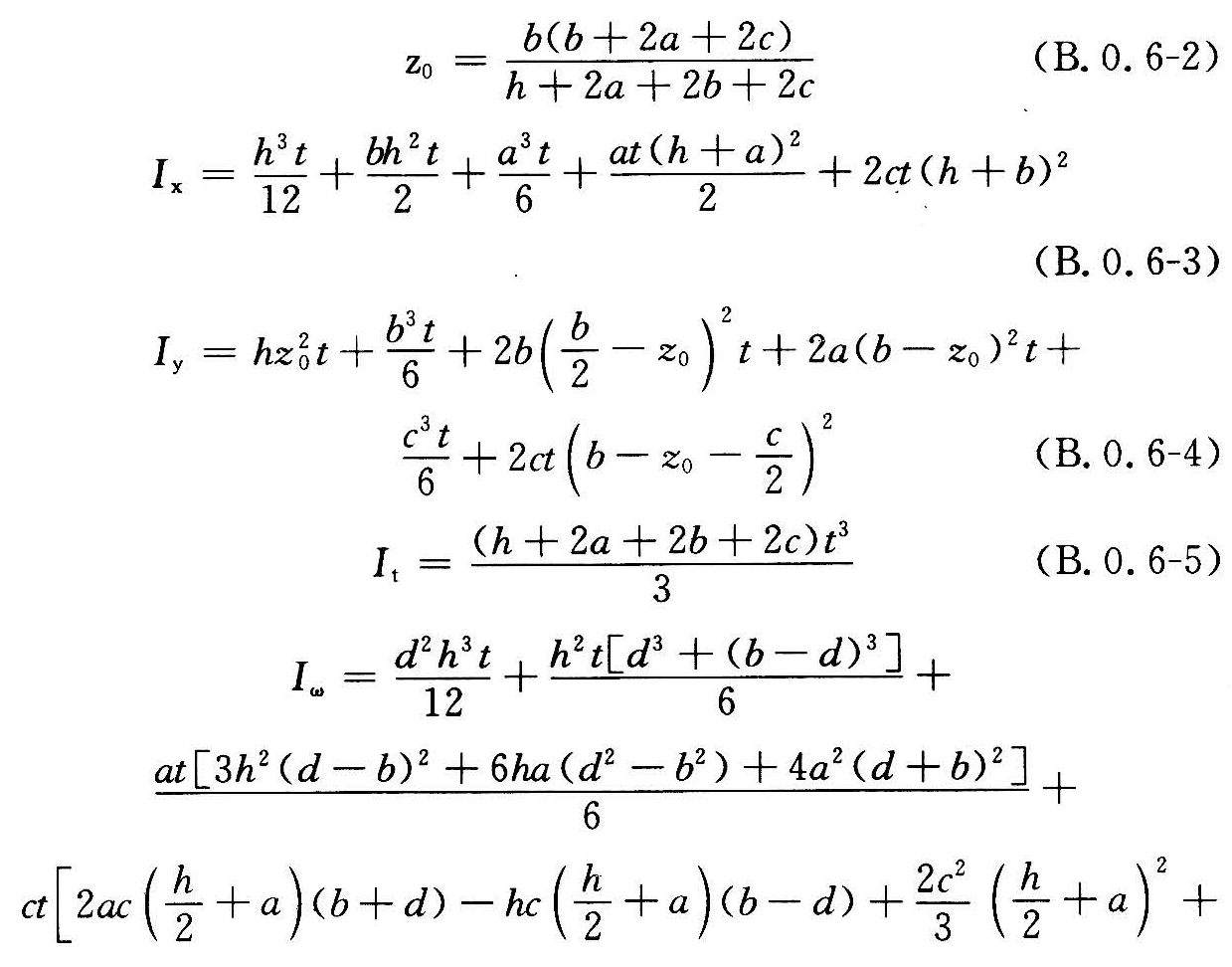

B.0.6 几字形钢（图B.0.6）截面特性可按下列公式计算：

图B.0.6 几字形钢截面

式中：c——翻边宽度（mm）。

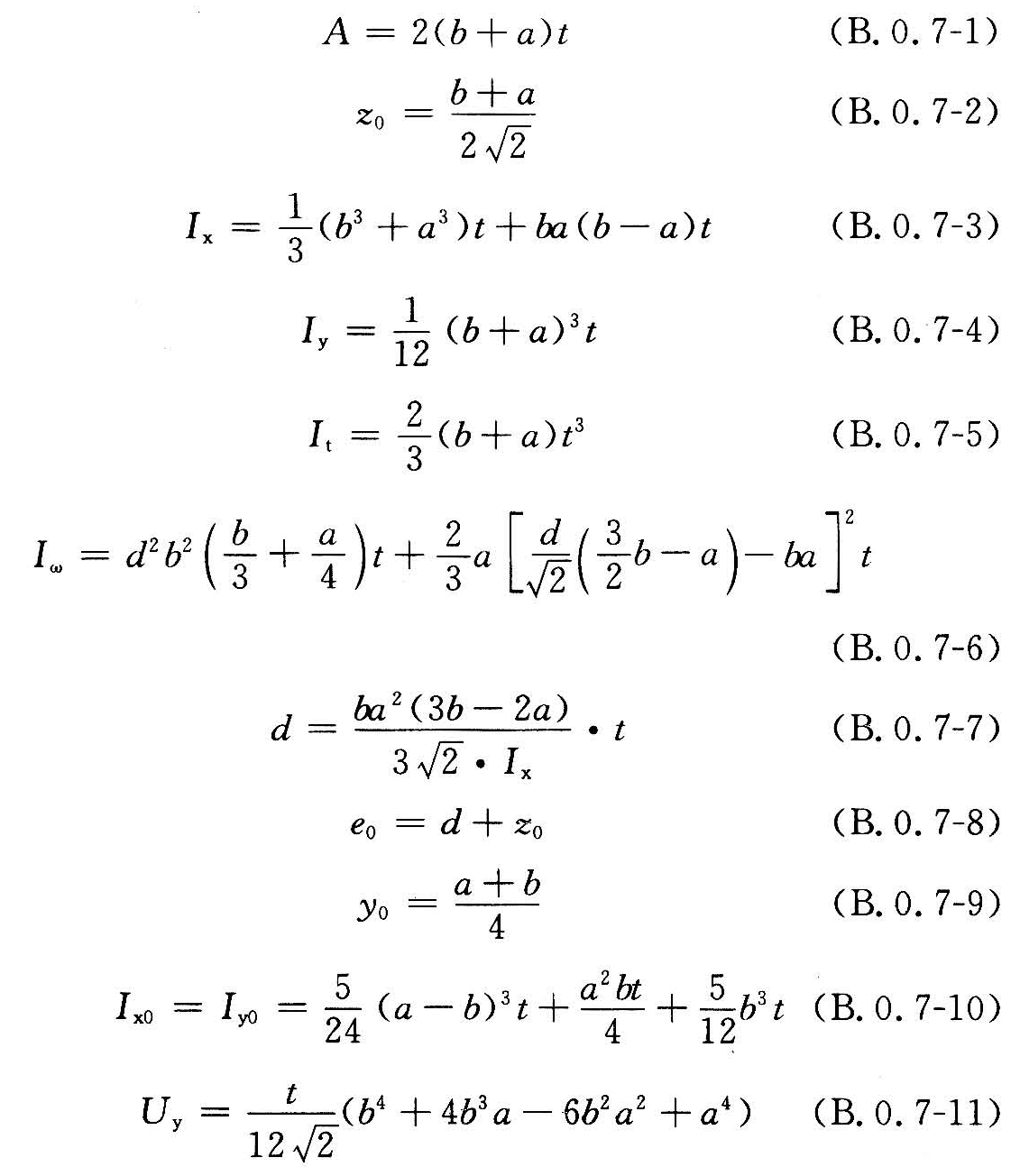

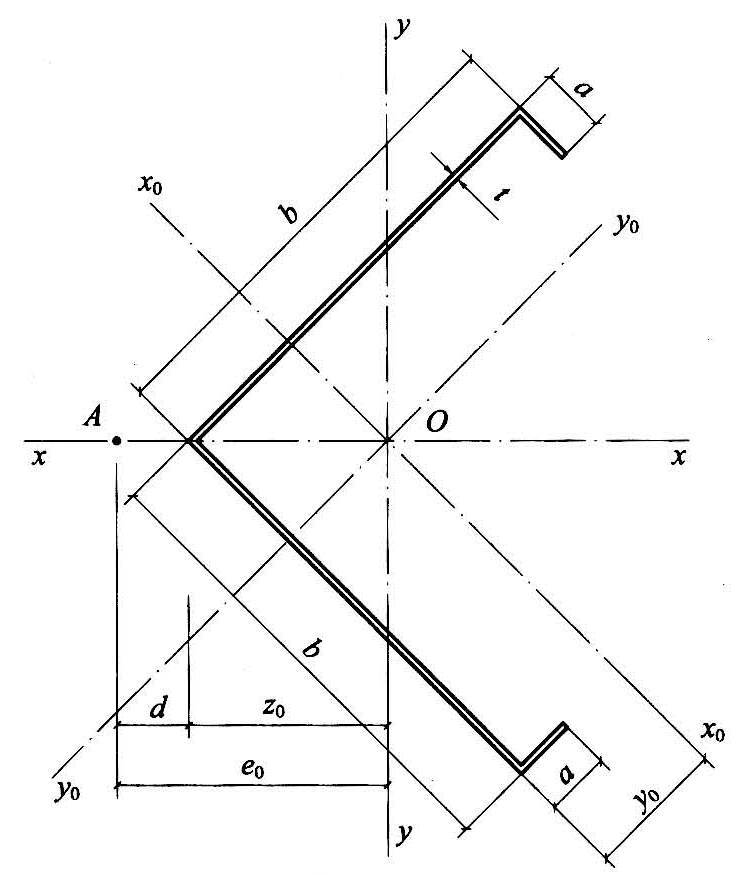

B.0.7 卷边等边角钢（图B.0.7）截面特性可按下列公式计算：

图B.0.7 卷边等边角钢截面

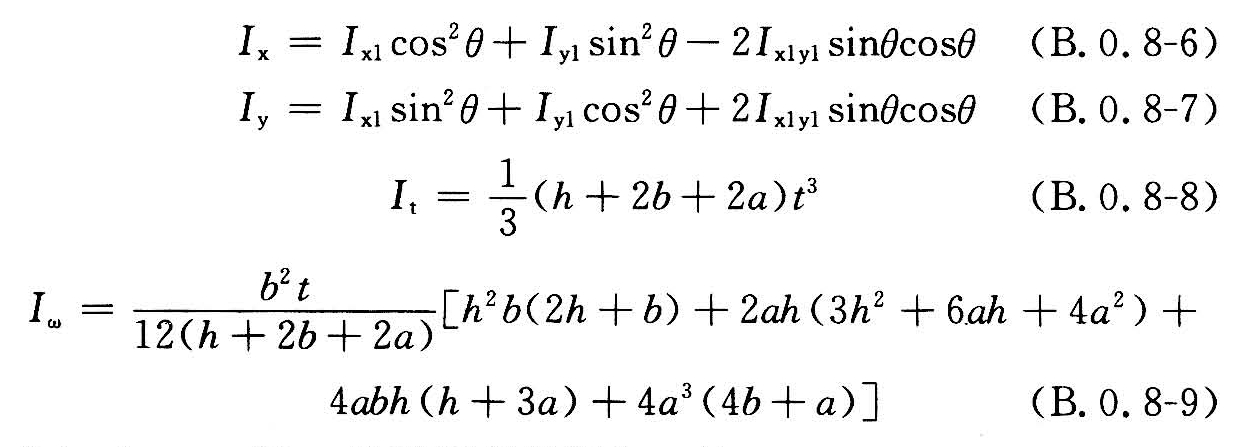

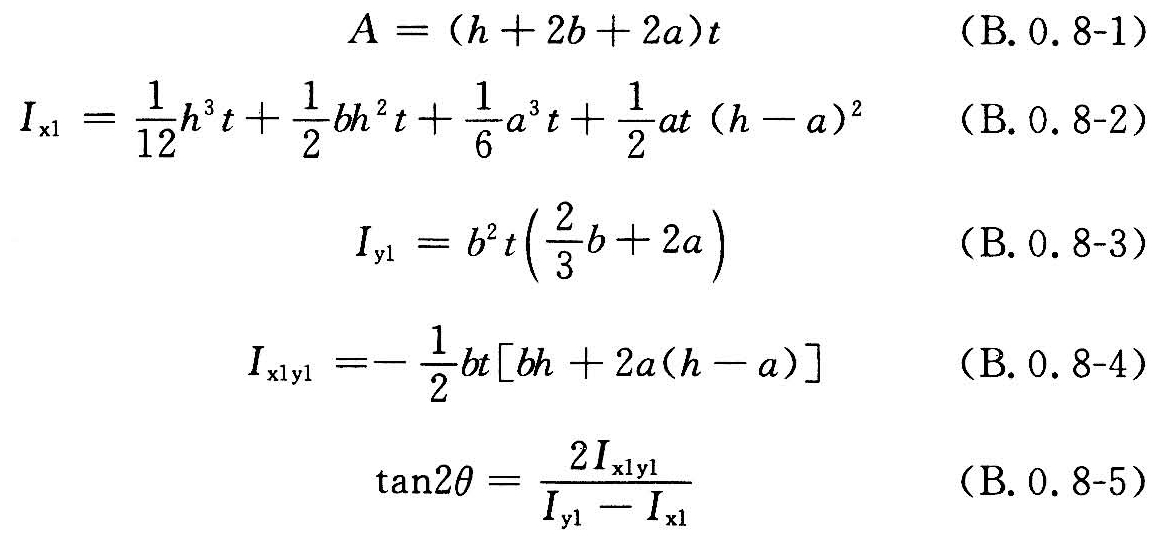

B.0.8 卷边Z型钢（图B.0.8）截面特性可按下列公式计算：

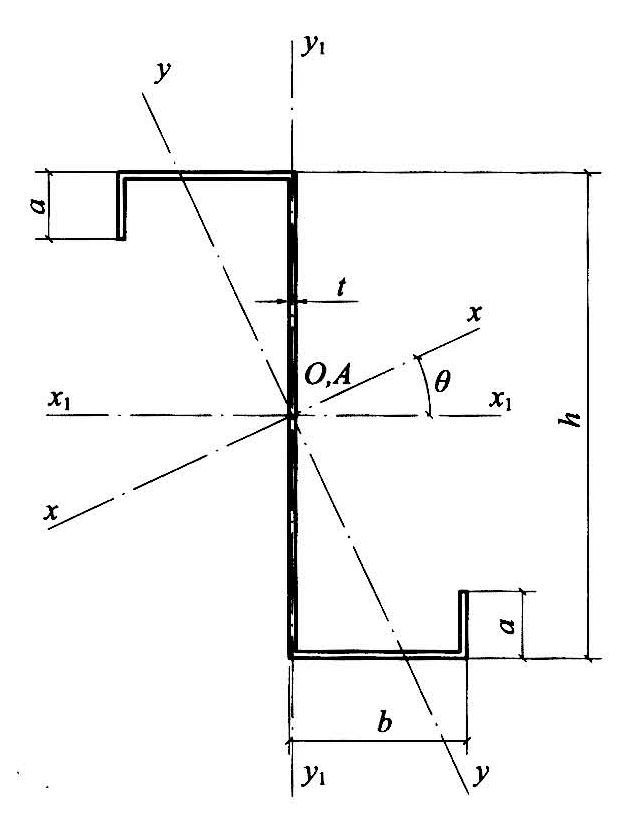

图B.0.8 卷边Z型钢截面

式中：Ix1——绕x1轴截面惯性矩（mm4）；

Iy1——绕y1轴截面惯性矩（mm4）；

Ix1y1——绕x1y1轴截面惯性矩（mm4）；

θ——x轴与x1轴之间的夹角（rad）。
