附件F 用空气进行密封试验的推荐方法

F1 试验装置

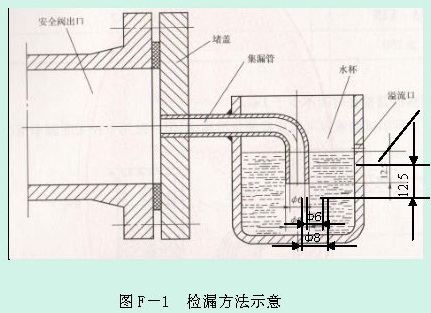

在安全阀的排放出口侧安装一个集漏管，如图 F-1 所示，用于测量泄漏率。管子出口端面和轴线垂直并且保持光滑。管端面插入水面下12.5mm，并且和水面平行。

为防止安全阀意外起跳而发生事故，集漏管应当与安全阀出口牢固连接。

F2 试验介质

试验介质为常温下的空气（或者氮气）。

F3 试验布置

安全阀应当竖直安装在试验装置（台）上，出口侧如图F-1所示。安全阀所有敞口处如阀帽、排泄孔、出口等都应当封闭。

F4 密封试验压力

按标准规定的密封试验压力值。

F5 泄漏率检查

泄漏率检查,按照以下要求进行：

(1) 泄漏率检查前，安全阀的整定压力已经调整好，并且已经检查确认安全阀所有连接部位的密封性；

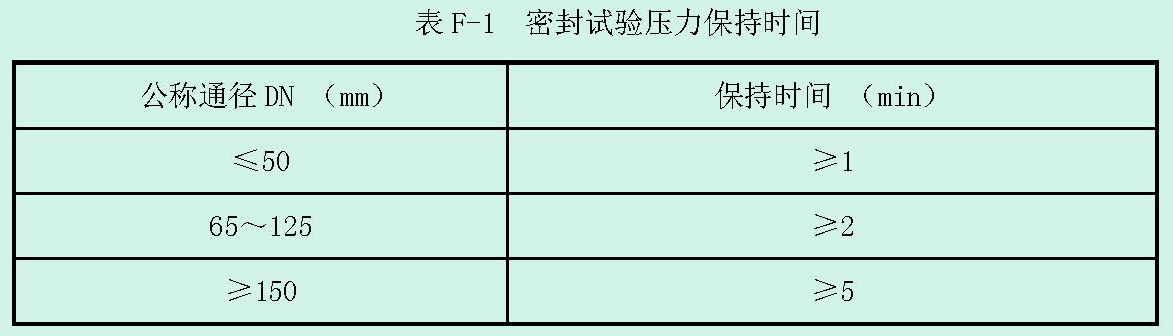

(2) 保持密封试验压力时间见表 F-1；

(3) 观察泄漏检查时间不少于 1min。

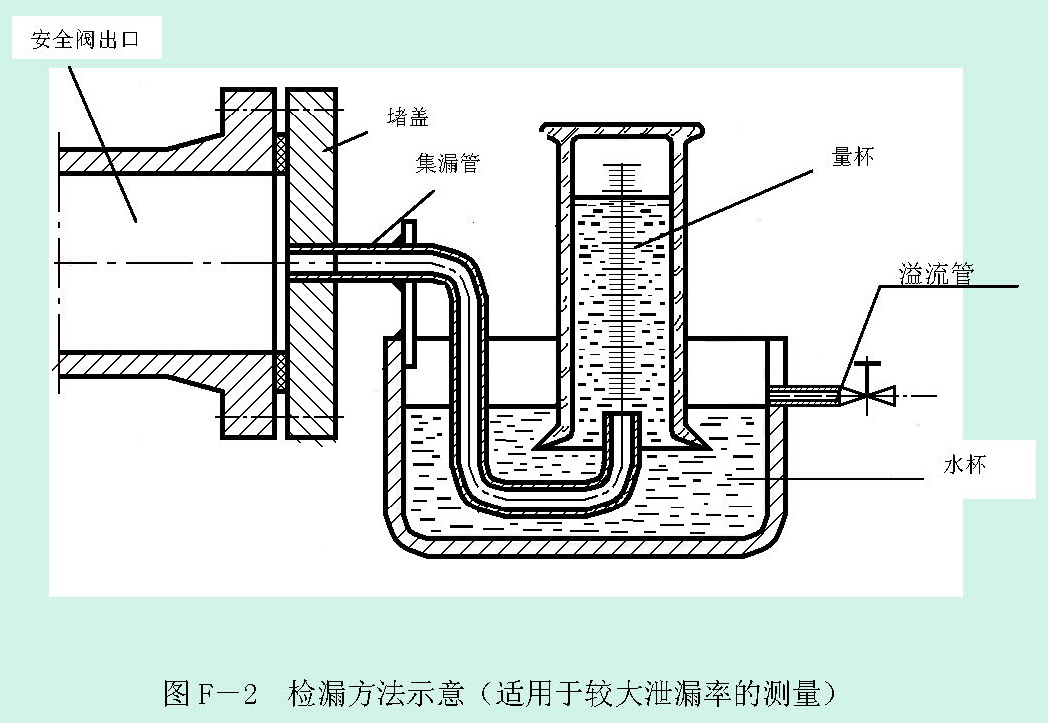

图 F-2 所示试验装置可以直接测量泄漏率，但一般用于较大泄漏率情况。
