5 安全标志

5.1 安全标志类型

安全标志分为警告标志、禁止标志、指令标志和提示标志四种类型。

5.2 警告标志

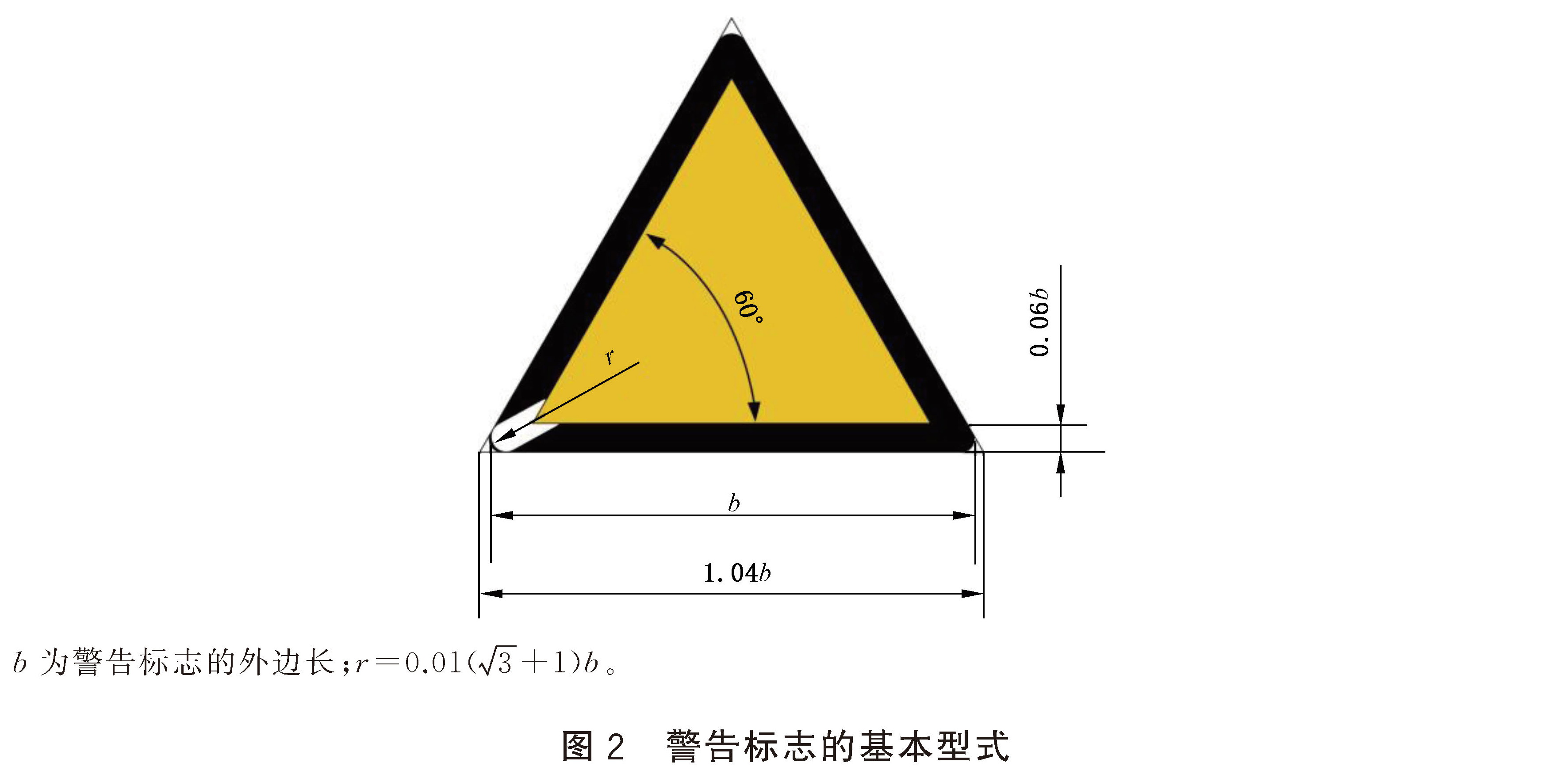

5.2.1 警告标志的基本样式是正三角形，如图2所示。

5.2.2 警告标志应符合附录C中C.1的规定。

5.3 禁止标志

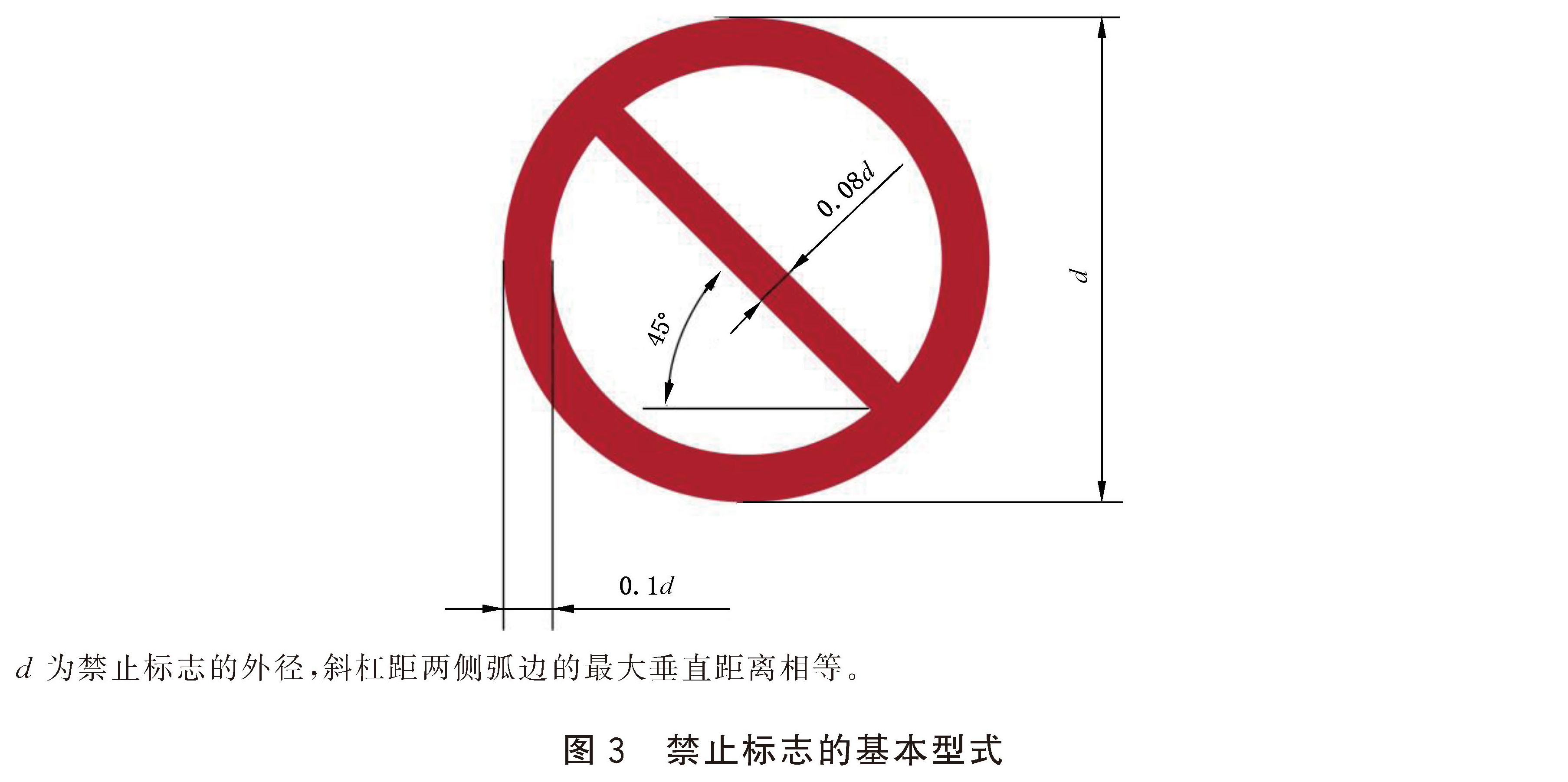

5.3.1 禁止标志的基本样式是带斜杠的圆形，如图3所示。

5.3.2 禁止标志应符合C.2的规定。

5.4 指令标志

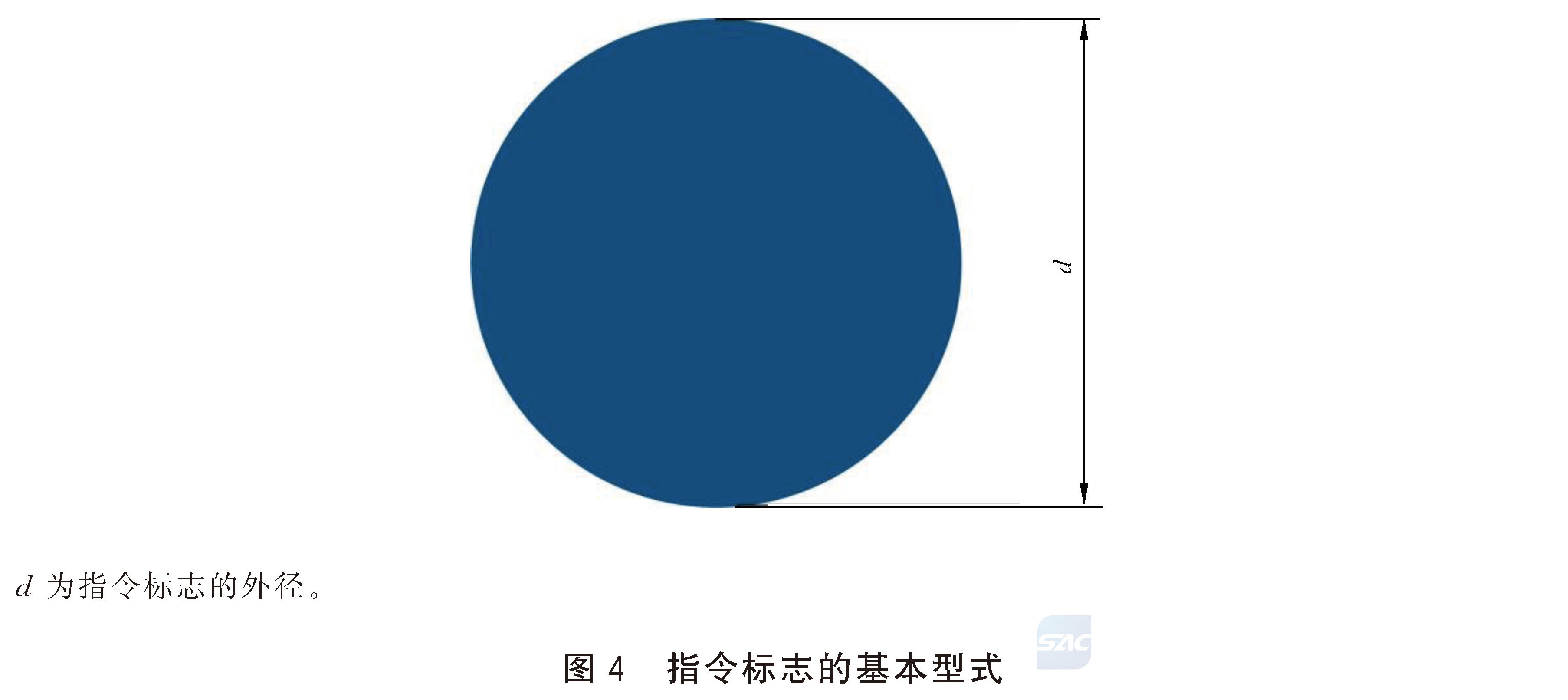

5.4.1 指令标志的基本样式是圆形，如图4所示。

5.4.2 指令标志应符合C.3的规定。

5.5 提示标志

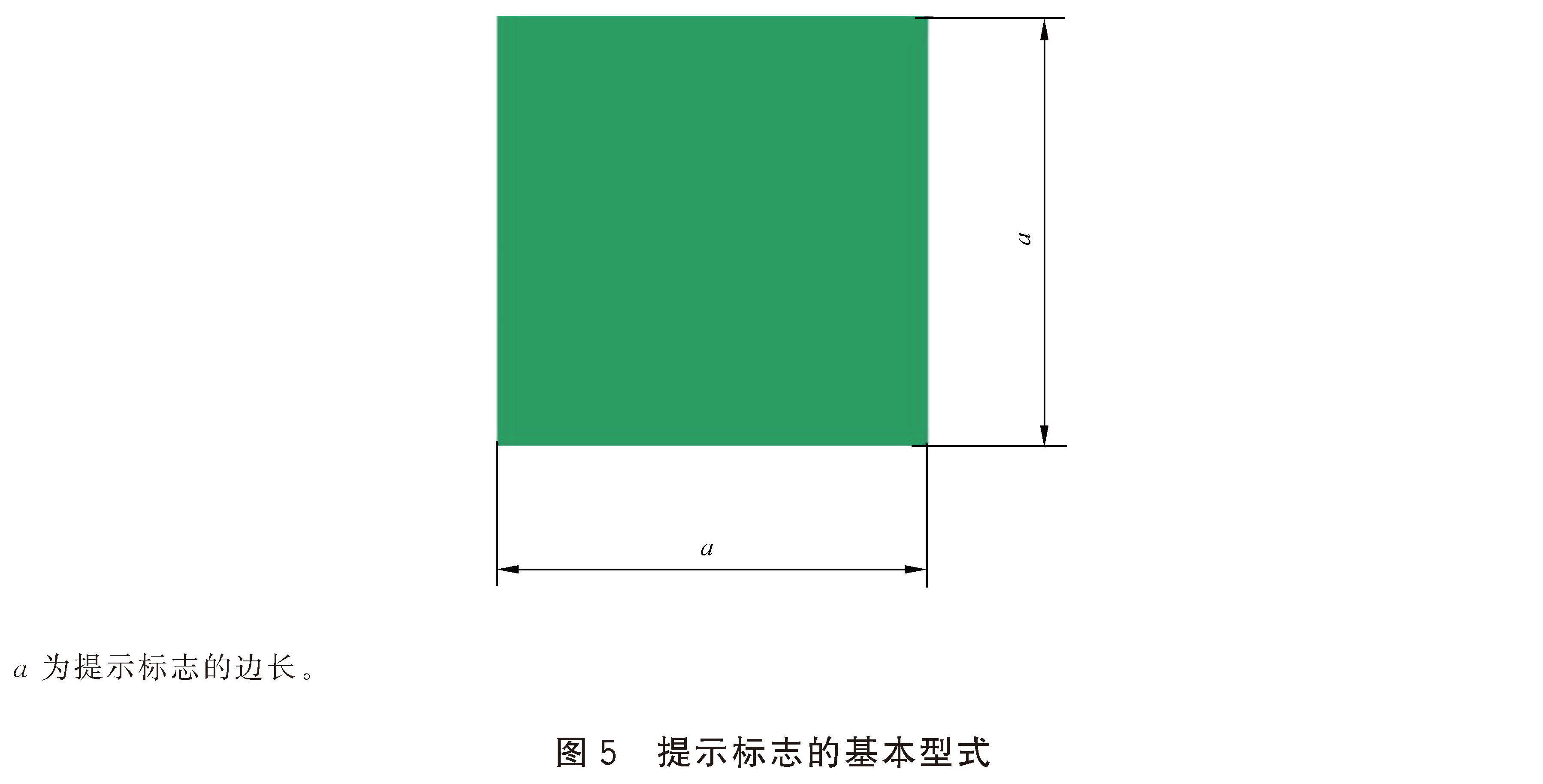

5.5.1 提示标志的基本样式是正方形，如图5所示。

5.5.2 提示标志应符合C.4的规定。

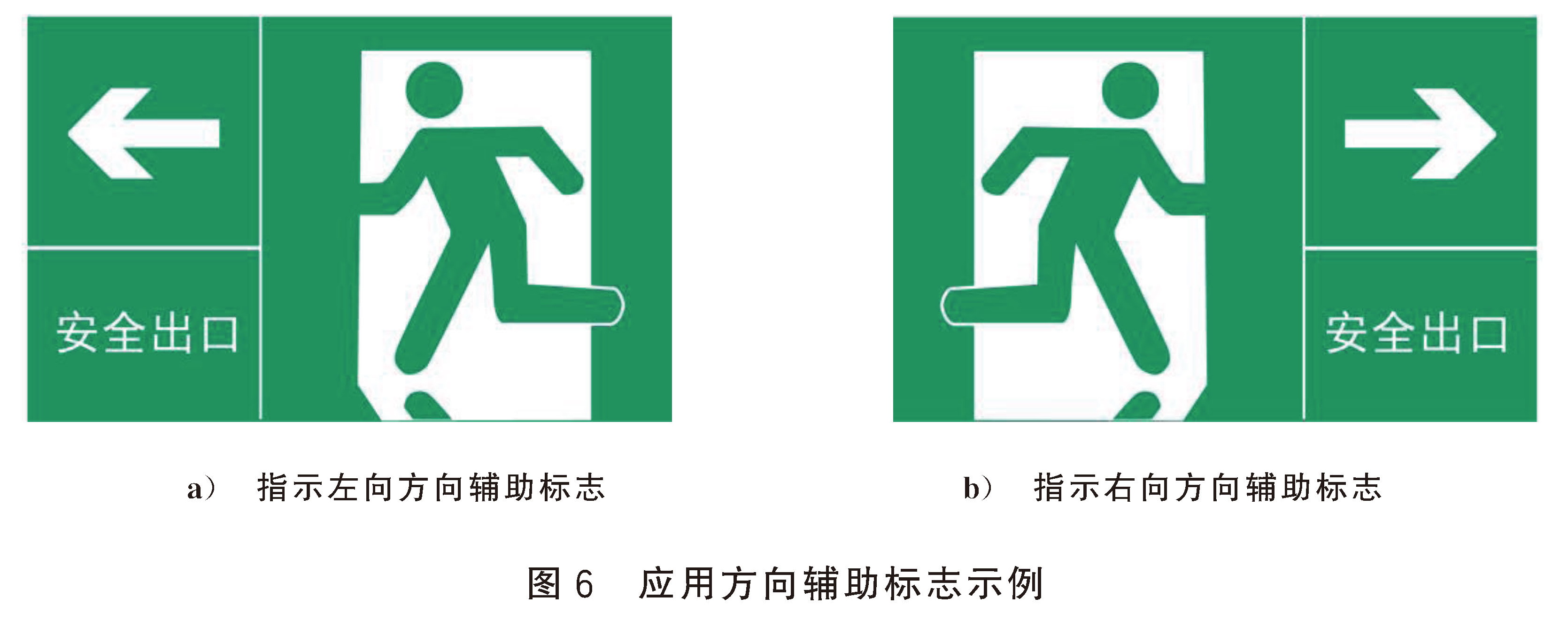

5.5.3 提示标志提示目标的位置时要加方向辅助标志，提示标志的方向辅助标志应符合下列规定：

a）按实际需要指示左向时，辅助标志应放在图形标志的左方，如图6a）所示；

b）按实际需要指示右向时，辅助标志应放在图形标志的右方，如图6b）所示。
