附录A（规范性） 沟槽尺寸

A.1 轧制沟槽端面尺寸

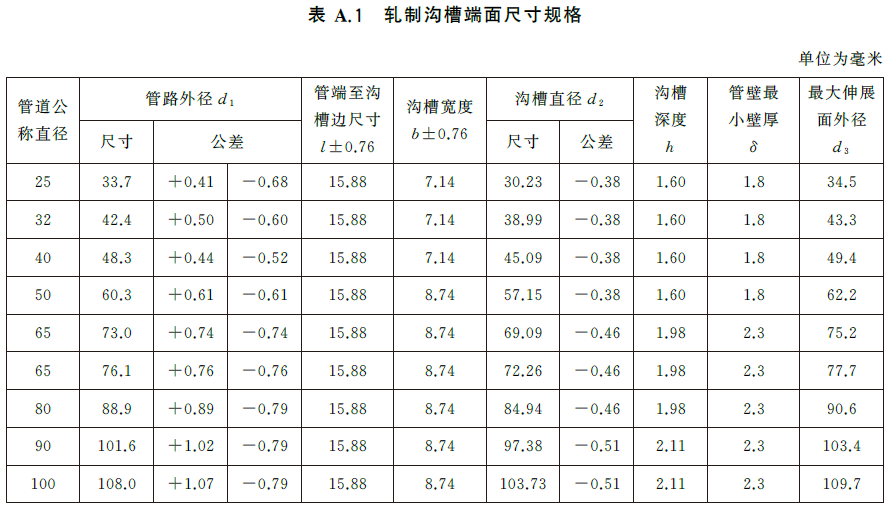

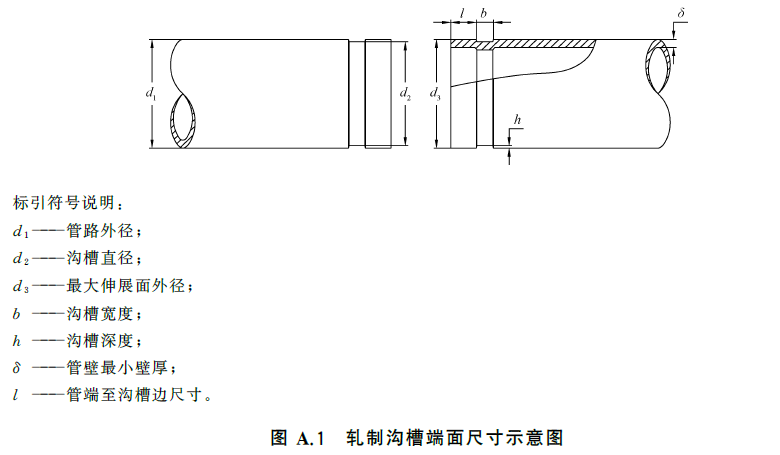

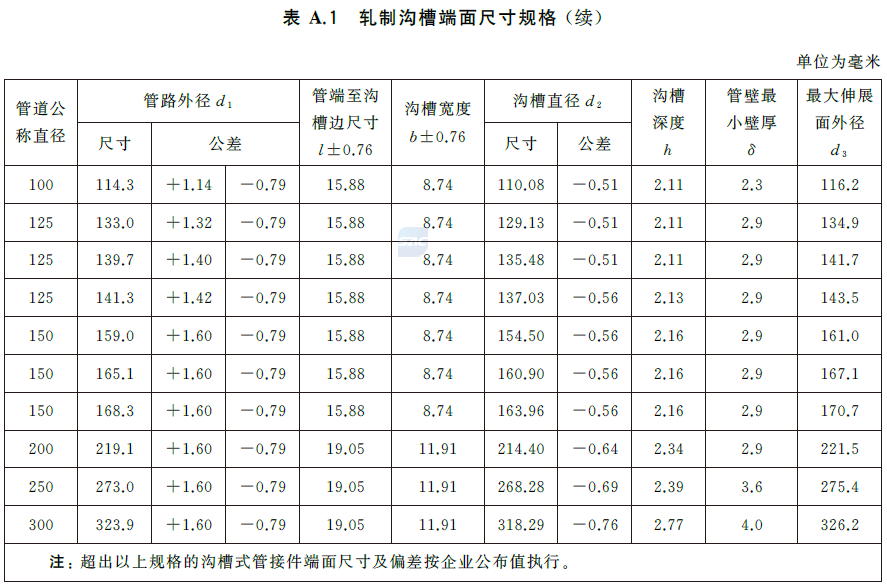

轧制沟槽端面尺寸如图A.1所示，其管路外径、管端至沟槽边尺寸、沟槽宽度、沟槽直径、沟槽深度、管壁最小壁厚、最大伸展面外径应符合表A.1。

A.2 切割沟槽端面尺寸

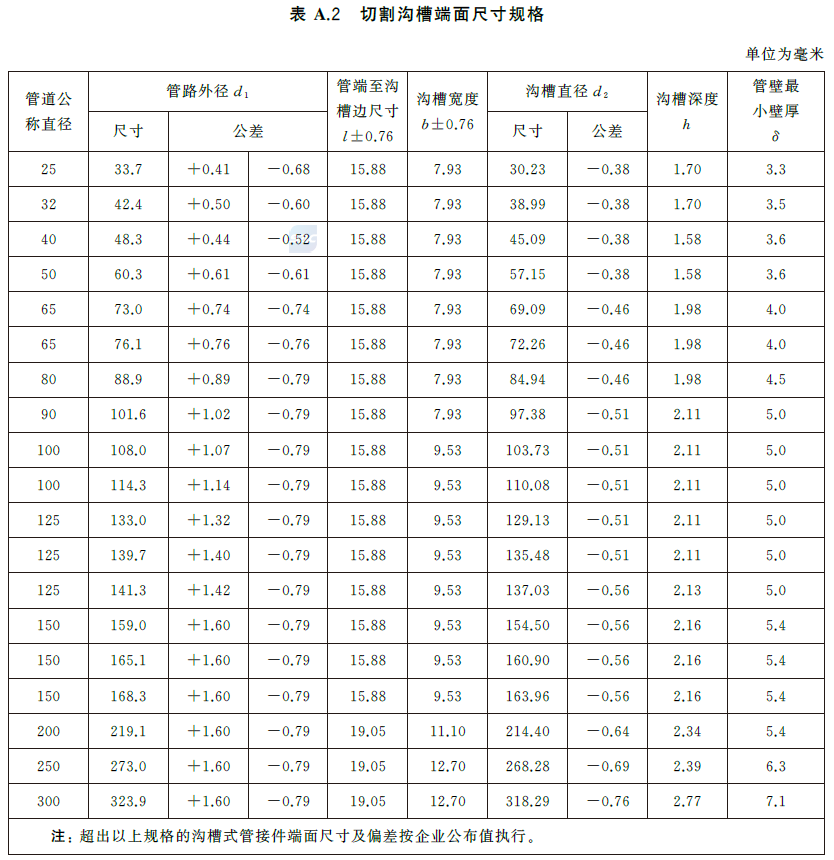

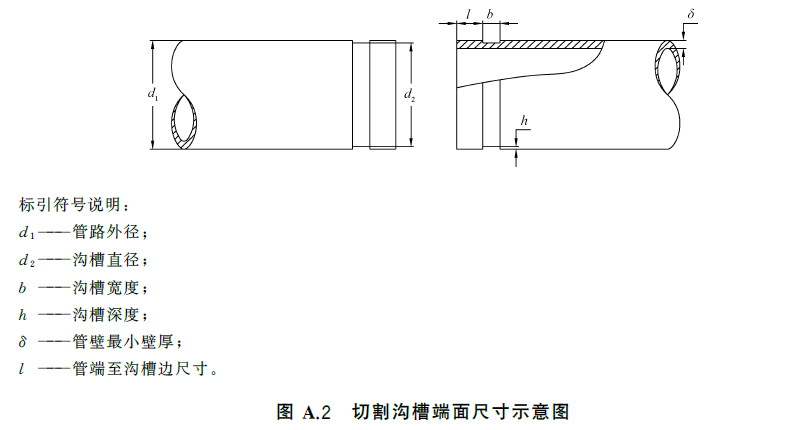

切割沟槽端面尺寸如图A.2所示，其管路外径、管端至沟槽边尺寸、沟槽宽度、沟槽直径、沟槽深度、管壁最小壁厚应符合表A.2。

A.3 铸造沟槽端面尺寸

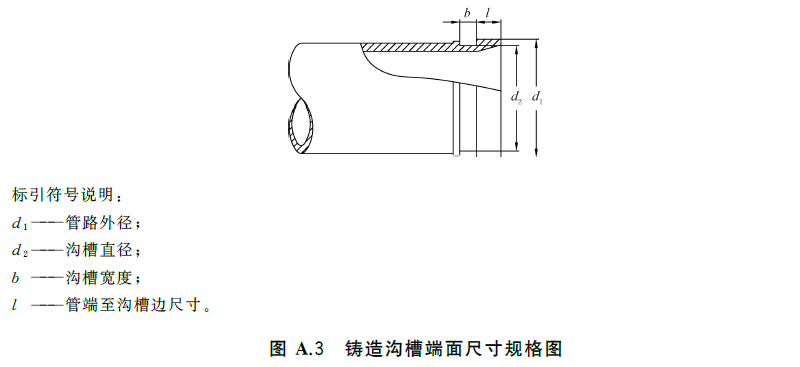

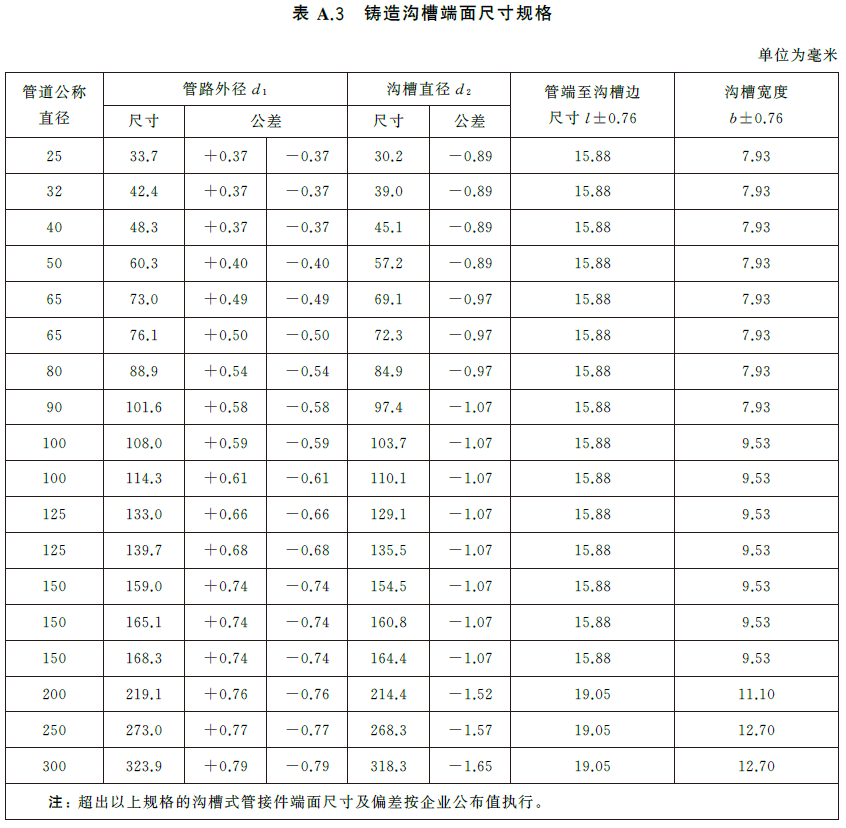

铸造沟槽端面尺寸如图A.3所示，其管路外径、沟槽直径、管端至沟槽边尺寸、沟槽宽度应符合表A.3。
