附录E(规范性) 抗冲击试验样品支架

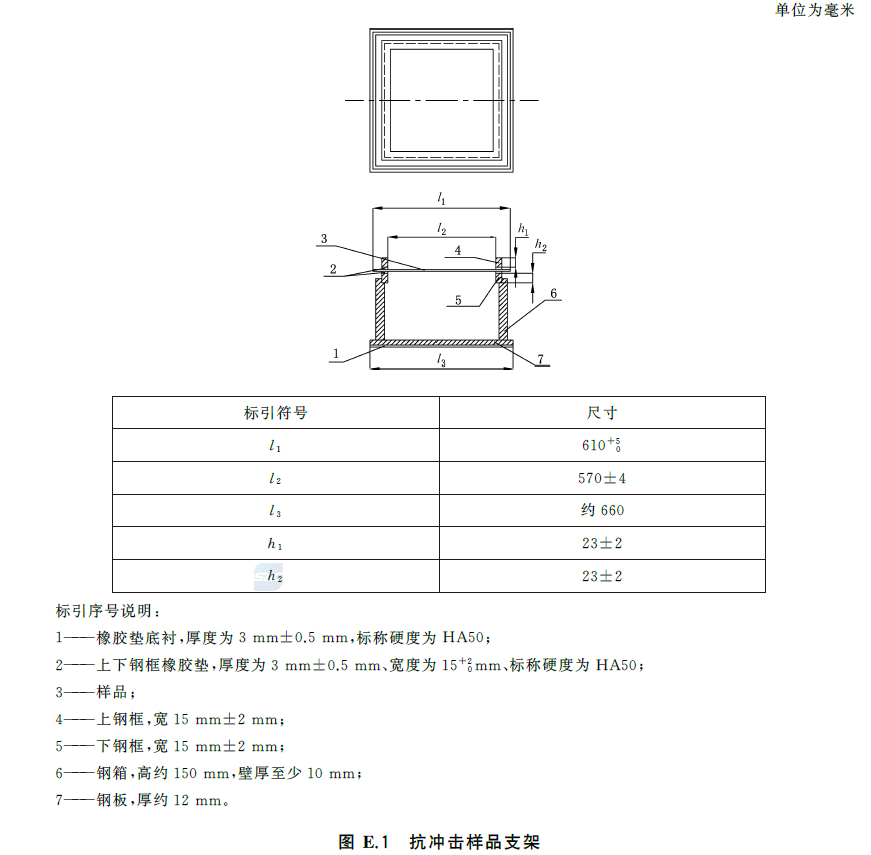

由两个经机械加工的钢框组成，周边宽度15 mm±2 mm, 在两个钢框接触面上分别衬以厚度为 3mm±0.5mm、宽度为

、标称硬度为 HA50 的橡胶垫，如图E.1所示。下钢框安放在高度约为 150mm 的钢箱上，钢箱壁厚至少为 10mm｡样品放在上钢框下面｡支撑钢箱被焊在约 12mm 厚的 钢板上，钢箱与地面之间衬以厚度为 3mm±0.5mm､标称硬度为 HA50 的橡胶垫。

当对尺寸较大的平型制品进行试验时，应采取适当辅助措施支撑样品，以确保样品能够平稳地放置 在试验支架上｡对弯型钢化玻璃进行试验时，需要采用与曲面形状相吻合的框架支撑｡
