附录C 开口式泄水口截流率计算诺谟图

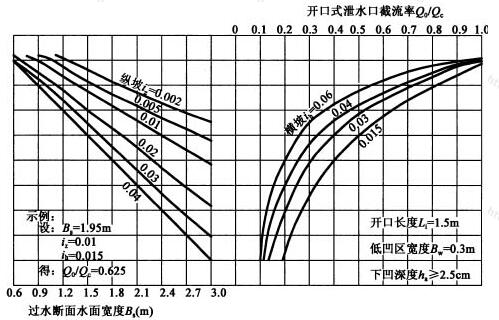

图C-1 开口长度Li＝1.5m，低凹区宽度Bw＝0.3m，下凹深度ha≥2.5cm

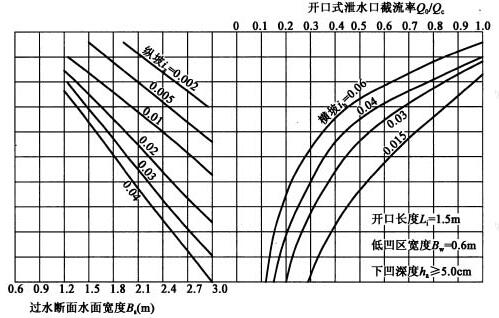

图C-2 开口长度Li＝1.5m，低凹区宽度Bw＝0.6m，下凹深度ha≥5.0cm

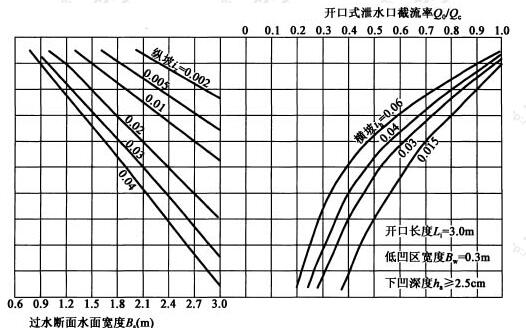

图C-3 开口长度Li＝3.0m，低凹区宽度Bw＝0.3m，下凹深度ha≥2.5cm

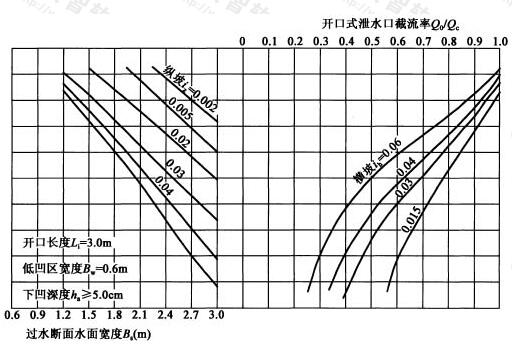

图C-4 开口长度Li＝3.0m，低凹区宽度Bw＝0.6m，下凹深度ha≥5.0cm

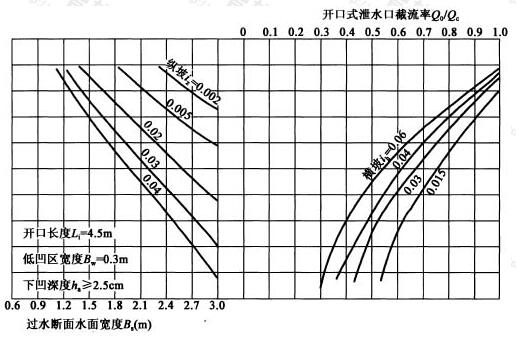

图C-5 开口长度Li＝4.5m，低凹区宽度Bw＝0.3m，下凹深度ha≥2.5cm

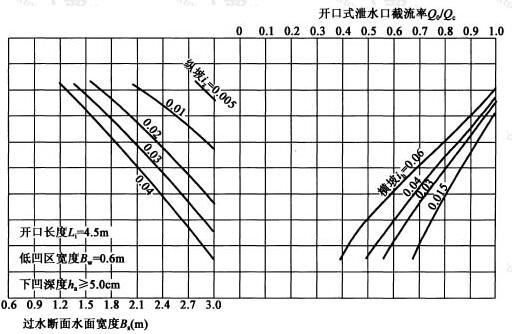

图C-6 开口长度Li＝4.5m，低凹区宽度Bw＝0.6m，下凹深度ha≥5.0cm
