附录E 幂律流体管段沿程摩阻计算

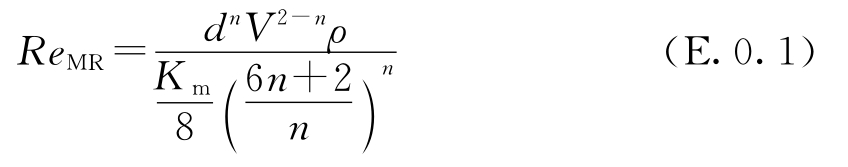

E.0.1 幂律流体的雷诺数应按下式计算：

式中：ReMR——幂律流体管段流动的雷诺数；

n——幂律流体的流变指数；

Km——幂律流体的稠度系数(Pa·Sn)；

ρ——输油平均温度下的幂律流体密度(kg/m3)；

V——幂律流体管段管内的流速(m/s)。

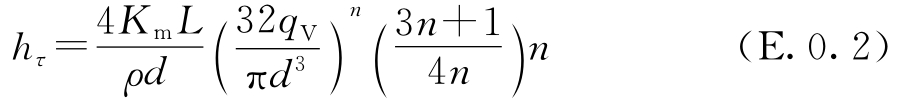

E.0.2 当幂律流体的雷诺数ReMR≤2000时，幂律流体处于层流状态，管段的沿程摩阻hr应按下式计算：

式中：hr——幂律流体管段的沿程水力摩阻，油柱(m)；

d——输油管道的内直径(m)；

L——计算管段长度(m)。

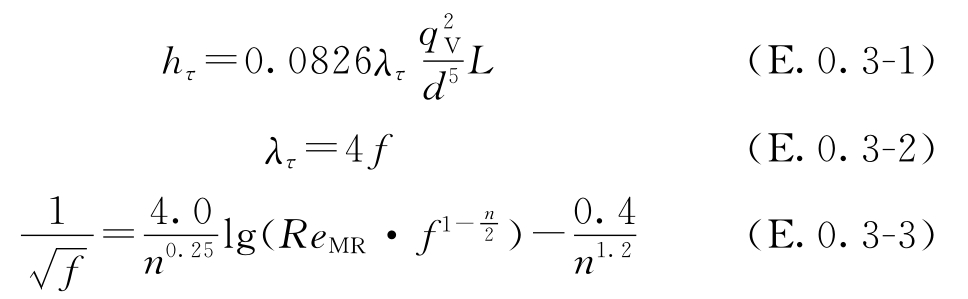

E.0.3 当幂律流体的雷诺数ReMR＞2000时，幂律流体处于紊流状态，管段的沿程摩阻hr应按下列公式计算：

式中：qV——流体平均温度下的体积流量(m3/s)；

λτ——幂律流体管段的水力摩阻系数；

f——范宁(fanning)摩阻系数。
