B.1 系统结构及功能

B.1.1 燃煤锅炉房监控系统包括燃烧控制、上煤除渣控制等（图B.1.1）。

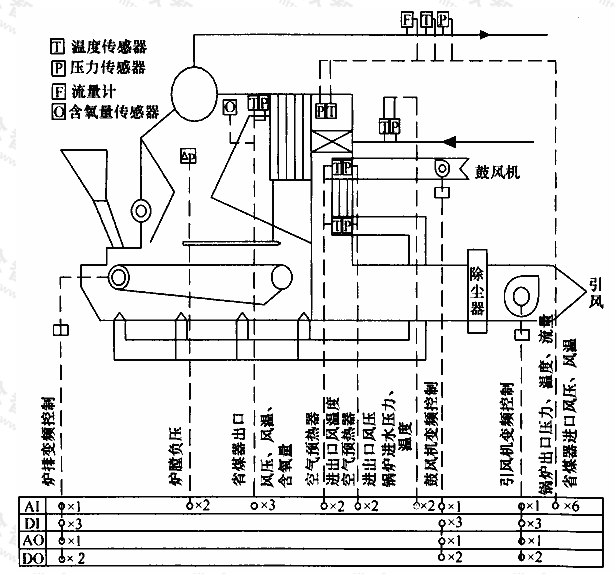

图B.1.1 燃煤锅炉本体监控系统流程示意图

B.1.2 锅炉房集中监控系统包括多台锅炉群控、水系统监控等（图B.1.2）。

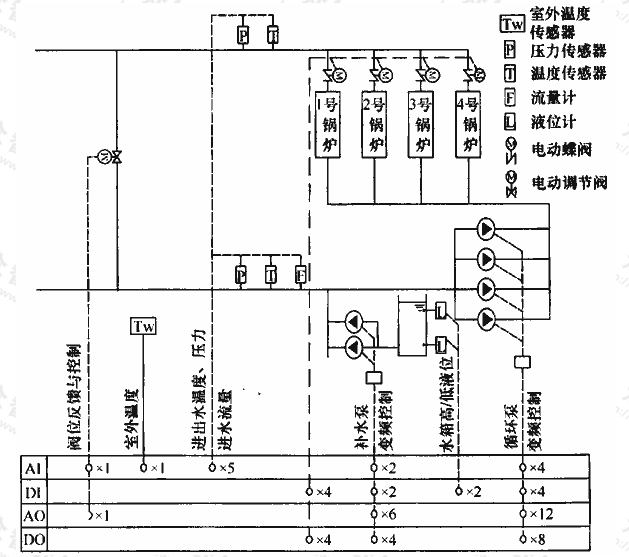

图B.1.2 锅炉房集中监控系统流程示意图

B.1.3 锅炉房集中监控应具有下列功能：

1 燃煤锅炉鼓风机、引风机、炉排应设置变频装置，应实现电气连锁，并应能按供热量自动调节风煤比；

2 当间接连接的供热系统多台锅炉并联运行时，应能自动关闭不运行的锅炉水系统；

3 应能对系统的供水温度实现室外气候补偿控制；

4 应能提供不同的供水温度，实现分时分区控制；

5 燃气（汕）锅炉控制宜具有分档调节或比例调节功能；

6 应能实现系统定压补水功能；

7 应能实现适合供热系统特点的循环水流量调节。
