6.2 基本功能试验

6.2.1 试验步骤

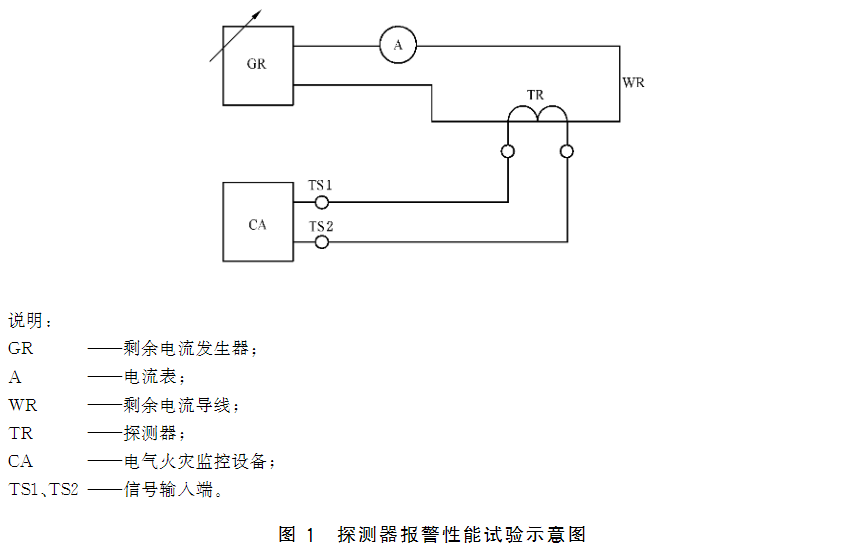

6.2.1.1 将试样按图1所示与试验设备连接，调节电流源GR，使电流表A的读数小于试样报警设定值的95%，保持1min，观察并记录试样工作情况。调节电流源GR，使电流表读数以不大于每秒0.2倍试样报警设定值的速率增加，记录试样发出报警信号的电流读数，定为试样的报警值。

6.2.1.2 调节电流源GR，使电流表A的读数为试样的报警设定值的105%，保持60s，记录试样报警时间。

6.2.1.3 对于具有实时显示剩余电流值的试样，检查剩余电流显示值与实测值的误差。

6.2.1.4 对于外接剩余电流传感器的试样，设置与传感器之间的连接线的断路和短路故障，检查故障信号的传送情况。

6.2.1.5 检查试样的报警设定值的设置情况。

6.2.1.6 采用剩余电流互感器的试样，按附录A的要求检验剩余电流互感器。

6.2.2 试验设备

剩余电流发生器GR应能在导线WR中产生50Hz，0.02A〜1A的可变交流电流，最小变化量不大于1mA。电流表A应采用精度至少为0.5级的指针式仪表，或读数为50mA时基本误差不大于0.5mA的数字式仪表。
