6 要求

6.1 外观与标志

6.1.1 末端试水装置表面应平整光洁，无加工缺陷及磕碰损伤，涂层、镀层应均匀，色泽美观。保护罩颜色应为红色。

6.1.2 保护罩明显处应设置清晰、永久性标志，标志内容应符合 9.1 的规定。

6.1.3 试水阀上应明显标识出其启闭状态。

6.2 额定工作压力

末端试水装置的额定工作压力应不大于 1.2MPa。

6.3 材料

试水阀、试水喷嘴应采用耐腐蚀性能不低于黄铜的金属材料制作。

6.4 连接形式

末端试水装置的连接形式应符合 GB/T 7306.1、GB/T 7306.2 及 GB 5135.11 的规定。

6.5 流量系数

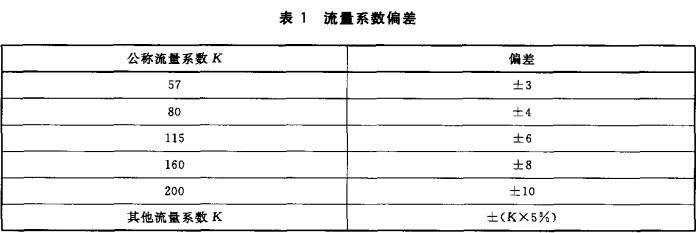

按 7.2 规定的方法进行试验，末端试水装置流量系数 K 的任一测量值和平均值均应符合表 1 的规定。

6.6 强度性能

按 7.3 规定的方法进行试验，末端试水装置应无渗漏、变形和损坏。

6.7 密封性能

按 7.4 规定的方法进行试验，末端试水装置应无渗漏。

6.8 功能

6.8.1 按 7.5 规定的方法进行试验，末端试水装置应能通过手动、电动(适用时)等方式灵活开启，带信号反馈装置式末端试水装置动作后，应能输出反馈信号，关闭后应无渗漏。

6.8.2 电动式末端试水装置应具有手动启动功能。

6.8.3 末端试水装置应具有防止误操作的措施，压力表安装口处应设有开关。

6.9 工作可靠性

按 7.6 规定的方法进行试验，末端试水装置应能动作 1000 次，且每次开启灵活，关闭后应无渗漏。

6.10 耐盐雾腐蚀性能

按 7.7 规定的方法进行试验，试水喷嘴不应有明显腐蚀损坏。试验后，进行流量系数测量试验，应符合 6.5 的规定。

6.11 过载能力

带信号反馈装置式末端试水装置按 7.8 规定进行试验，其电器元件不应出现过热烧毁、电蚀坑点、触点粘合等现象。

6.12 耐电压性能

电动式和带信号反馈装置式末端试水装置按 7.9 规定的方法进行试验，接线端子、带电部件和金属支架(包括外壳)之间不应出现表面飞弧、扫掠放电、电晕或击穿现象。

6.13 绝缘要求

电动式和带信号反馈装置式末端试水装置按 7.10 规定进行试验，在下列部件之间的绝缘电阻应大于 2 MΩ。

a) 触点断开时，同级进线与出线之间(适用时)；

b) 各带电部件与金属支架(包括外壳)之间。

6.14 接触电阻

带信号反馈装置式末端试水装置按 7.11 规定进行试验，开关的每对闭合触点之间的接触电阻应小于 0.1 Ω。

6.15 工作电源

电动式末端试水装置按 7.12 规定的方法进行试验，供电电压波动幅度在额定工作电压×(1±15％)范围内，应能正常工作。

6.16 压力表

试水阀前应装压力表，压力表精度应不低于 1.6 级，性能应符合 GB/T 1226 的规定。
